Actualizar su aspersores con automatización INSTEON (2 / 4 paso)

Paso 2: en el exterior

Lo bueno acerca de cómo actualizar su automatización de regadera es que, en su mayor parte, hay muy poco que hacer, especialmente si usted ya tiene un sistema de temporizador. Ya que mi sistema ya no existe, te voy a mostrar cómo a través de un cable básico.

Retire la cubierta exterior
Si tiene cables nuevos como yo, hacer todo lo necesario para lograrlo. Si usas alambre de baja tensión existente, afortunado usted. Retire la cubierta exterior del paquete de cable (monoprice hace una herramienta muy útil para esto) y exponer los cuatro pares de interiores.

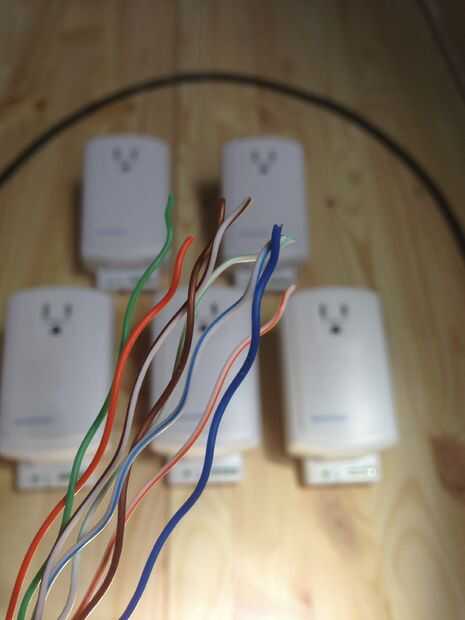

Separar los cuatro pares
Separar las cuatro parejas y asignar (mentalmente, por supuesto) un color a cada solenoide. Puede utilizar un solo cable para el cable común de todos los solenoides, lo que puede conseguir hasta siete válvulas en un único cable ethernet. Recuerde cómo usted cuida color codificación las válvulas ya es cómo se asigna las zonas a diferentes Lincs de entrada-salida más tarde.

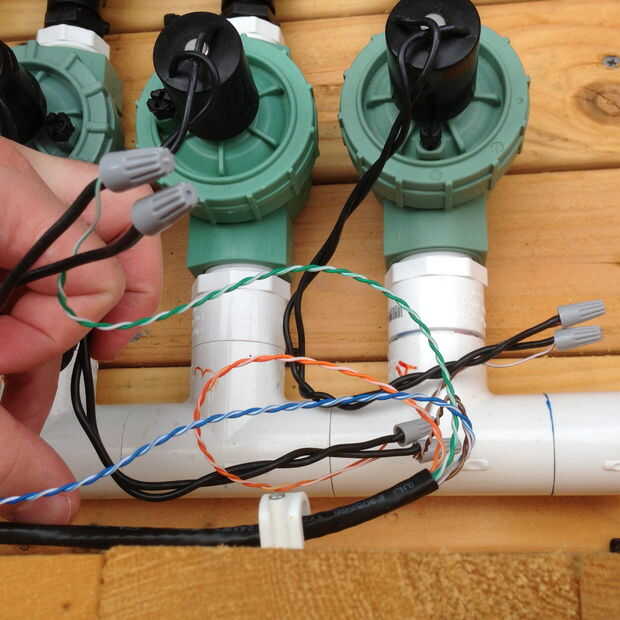

Asignar los cables a las válvulas
Utilice pelacables Retire aproximadamente 1/2 pulgada de la chaqueta de los cables y asegúrelos con tuercas para alambre. Cada válvula tiene dos alambres, un cable de señal del"" y un "cable común". Es poco probable que se diferenciarán y no importa que es que. Asegúrese de que uno de los dos cables tiene su propio único corresponsal de ethernet y el otro se lía juntos para volver a la fuente de alimentación.
