Actualización: Segway clon - modificación de diseño más fuerte (3 / 5 paso)

Paso 3: Preparación y montaje

  • Eliminar las conexiones de cable desde el cuadro de Arduino. HACER que a la marca hacia abajo color conexiones de cables en un papel para reconexión más adelante.
  • Retire el viejo metal de brida de piso del clon de Segway.

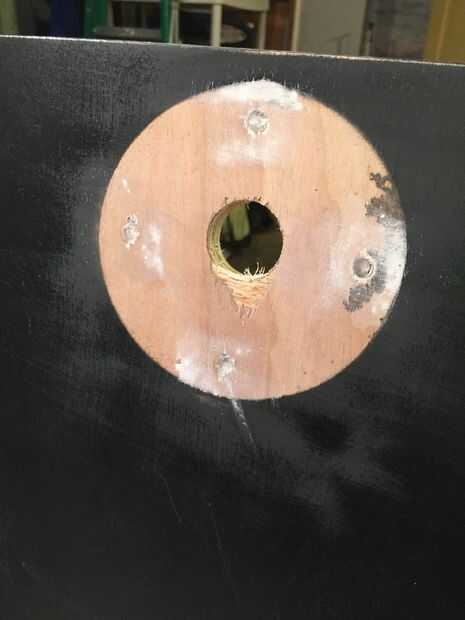

  • Llenar los agujeros con compuesto de juntas si lo desea como se muestra en la foto.

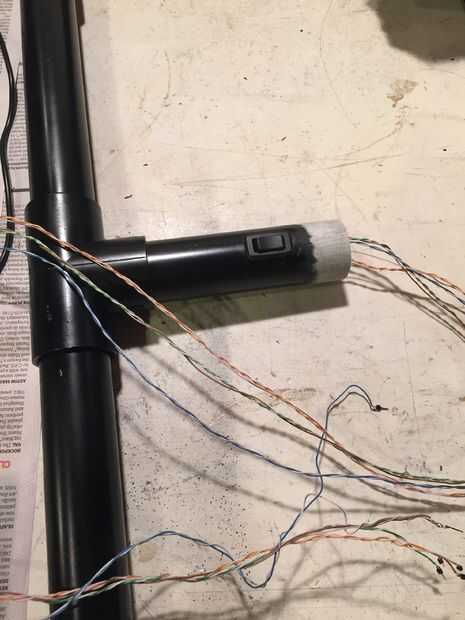

  • Corte PVC viejo como se muestra en el cuadro muy cuidado no a cortar los cables.

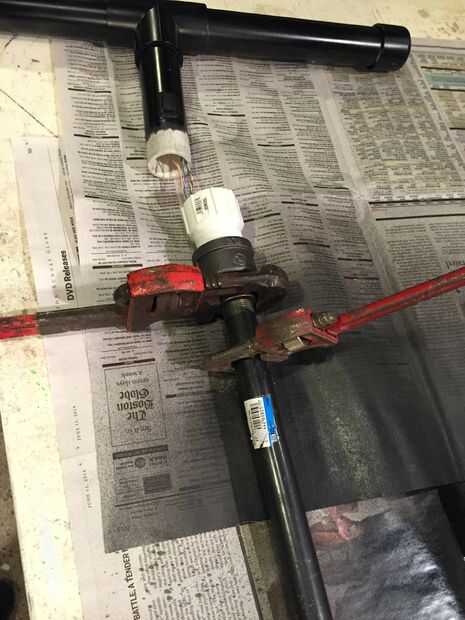

  • Conectar PVC 1-1/4 "x 3/4" acoplador de 3/4" tubo de hierro como se muestra en la imagen. Utilice grandes llaves para apretar.
  • Coloque la brida para piso nuevo hierro a la Junta.

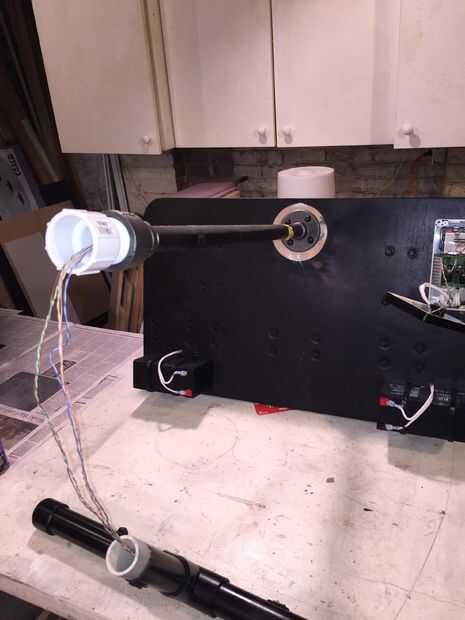

  • Hilo de rosca 3/4 conjunto de tubo de hierro en el tablero. Apriete con la llave grande.
