Actualización de MP3 y Radio de tubo Vintage (4 / 7 paso)

Paso 4: Acabando con tapas

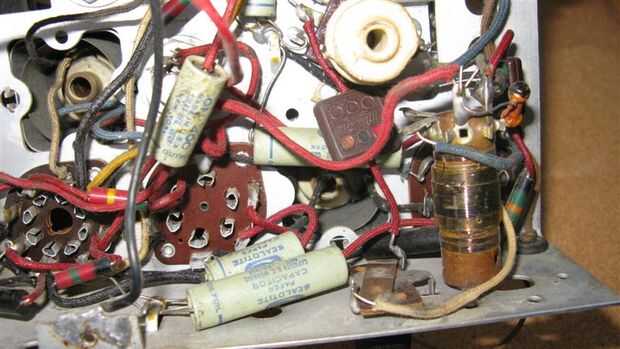

Aparte de los que fueron abusados pesadamente, más radios de tubo pueden ser puestos en condiciones de trabajo sustituyendo condensadores de papel y a la cera más viejas por otras nuevas de igual o similar valor (+-20%).

[Descargo de responsabilidad #2] Es importante tener en cuenta a pesar de que, aunque un casquillo simple trabajo willl funcionamiento limpio e ininterrumpido, para reducir el riesgo de descarga eléctrica o fallas en los componentes (Lea: la casa en llamas), asegúrese de tomar nota de la radio cable de alimentación. ¿Es está polarizada? Si no es así, reemplace con uno y ver si su radio requiere un transformador de aislamiento. Usted puede aprender más visitando http://radioether.com/blogspot/page/2. [/ Descargo de responsabilidad #2]

La siguiente es una lista de condensadores utilizados en la AL130.

Papel/Wax___Replaced con
.025 mf, 400v___.022 mf 630v
.020 mf, 400v___.022 mf 630v
.010 mf, 400v___.010 mf 630v
.020 mf, 200v___.022 mf 630v
.1 mf, 200v ___.1 mf 630v
.05 mf, 200v___.047 mf 630v
.002 mf, 600v___.0022mf, 1000v

Electrolytic___Replaced seco con
50/30 mf, 150v___47 & 33mf, 160v
20 mf, 150v___22 mf, 160

Nota 1: Puede ahorrar dinero mediante la compra de plomos radiales sobre axial. Funcionamiento es idéntico.

Nota 2: 50/30 mf, 150v capacitor (cilindro naranja grande) no es original y fue añadido probablemente en algún momento en los años 60 / 70 ' s. Un solo de 20 mf, 150v es lo que la unidad envía originalmente con.

Conseguir en

[:] Comienzo por el recorte de un viejo condensador 1-2cm de la Junta de soldadura. Hacer una tapa a la vez para evitar la interrupción.

[:] Use un soldador para soldadura restante ausente del fieltro así que usted puede quitar el cable de alambre de 1-2cm. Revise su trabajo para asegurarse de que los desechos no ha caída en el chasis o en cortocircuito un componente vecino.

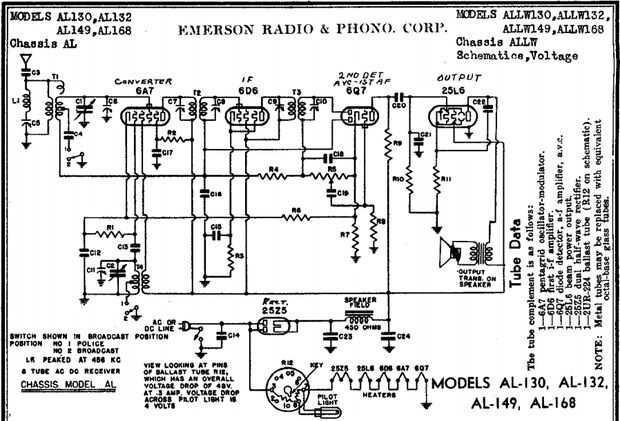

[:]  Compruebe el valor de la nueva PAC contra su radio de esquemático. Puede encontrar más diagramas de radio marca en http://www.nostalgiaair.org/Resources/.

[:] Ruta nuevo condensador y doblar las puntas de ajuste, recorte exceso. Deslice un trozo de tubo del encogimiento sobre la nueva iniciativa de condensador y cortado a la medida dejando 1-2 cm de la tapa del plomo expuesta. Tampoco puede encoger la tubería ahora o dejar que el calor de la plancha hacerlo cuando usted soldar los componentes entre sí. Este paso también funciona para resistencias si viajas con uno que tiene que ser intercambiados hacia fuera.

[:] Línea de los nuevos componentes y el empalme de la soldadura. Si la soldadura "granos" o no "fluir" suavemente, la plancha está o no suficientemente caliente o las piezas están sucias y componente extremos necesitan ser limpiados. Un truco común es utilizar alcohol para fricciones o papel de lija.

[:] Una vez que ambos extremos se sueldan, revise su trabajo contra el esquema.

[:] Repita para tapas todo papel y a la cera, una vez más, va lento y haciendo uno a la vez.

[:] Triple comprobar su trabajo. Si todo se ve bien, encenderlo y ver si sus habilidades de soldaduras pasen. No flipar si no oyes música inmediatamente. Más radios de tubo necesitan unos segundos para calentar antes de que generan sonido. Si después de uno o dos minutos no puede sintonizar una emisora o conseguir nada pero hum y estática, solucionar problemas de sintonizador a través de los foros en http://www.antiqueradios.com.
