Actuador lineal para cnc mesa de xy y tanto de bajo coste! (2 / 4 paso)

Paso 2: piezas

Las ideas clave detrás de este proyecto estaban usando tantas partes que puede llegar a cualquier sitio y reducir el número de piezas por encargo. De hecho sólo los guías lineales y cojinetes son de una marca determinada, todos los bits están disponibles alrededor del mundo. Estos actuadores lineales no sólo son muy precisos, también permiten fáciles montaje a sí mismo y a otros extrusiones de aluminio. El diseño actual utiliza 3d piezas impresas así como piezas de corte láser. Como mucha gente no tiene un cortador láser disponible y servicios en línea pueden ser costosos: pronto voy a subir un diseño que sólo utiliza piezas impresas 3d

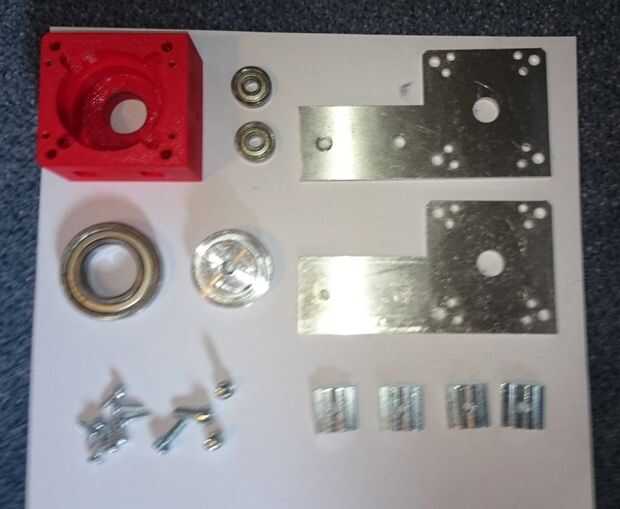

Partes:

1 pieza de extrusión de aluminio de 30 x 30 con perfil Bosh/Rexroth. 8 pieza las tuercas en T con rosca M4

Carril linear de 1 pieza (Igus NS-01-27.)

2 piezas rodamientos lineales Igus NW-02-27. Correa dentada de GT2 (6 mm.)

2 piezas de 40 poleas de diente para los rodamientos de bolas de GT2 cinturones 4 pieza 16 * 8 * 2 mm.

Pieza de 2 * 20 * 9 mm. Un montón de tornillos métricos.

2 rodamientos de la pieza 37 * 20 * 9 mm

4 pieza 16 * 5 * 5 rodamientos

Y no hay que olvidar su 3d impreso y láser corta piezas. Ahorra material y dinero, las cubiertas de la polea son huecos, pero incluso fabricados en PLA, son lo suficientemente fuertes.
