Paso 3: 12V DPDT Relay

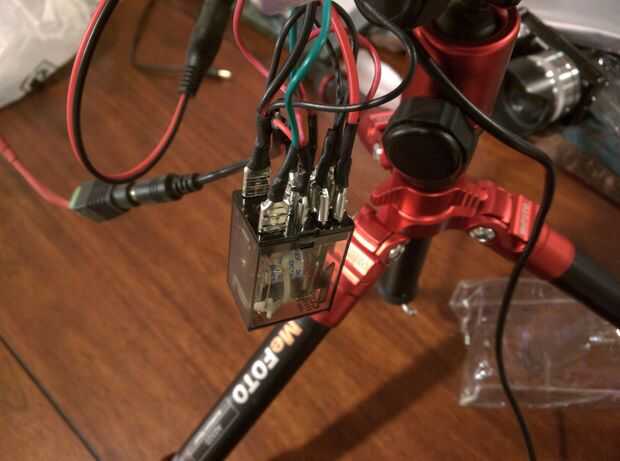

Por lo tanto, al igual que el regulador de canal de 2 pies construí, quería que éste para cambiar direcciones cuando llegó al final de la pista. Para ello, añadí un Relé DPDT con Interruptores de límite. La diferencia en la barra de pie 4 es la incorporación del controlador de velocidad digital de ServoCity. Esto me permite decelerar el motor durante las secuencias de lapso de tiempo, o funcionar a plena potencia para vídeo. El motor de 4 RPM no se mueve muy rápidamente de todos modos, pero es bueno poder usar el dial a las cosas lento abajo cuando sea necesario.

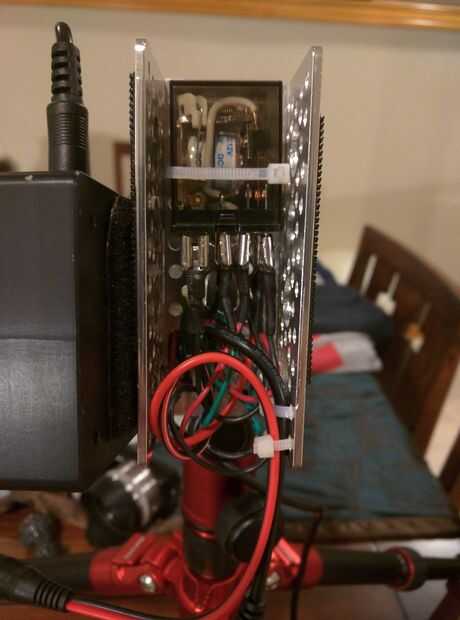

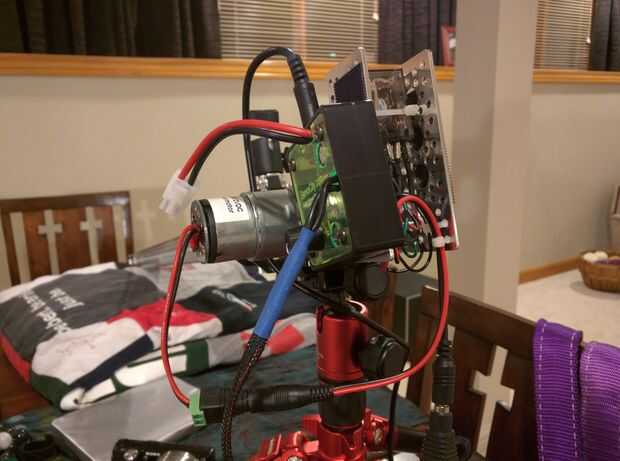

Montado un pedazo corto del canal al final del canal principal a relé DPDT, que oculta el cableado de la casa muy bien. También actúa como un soporte para la batería y el regulador de la energía usando el velcro simple. También utilizo conectores rápidos 12V por lo que puedo eliminarlos en cualquier momento para el transporte. Originalmente encontré el Diagrama de cableado para esto en cheesycam.com, por lo que no puedo tomar crédito para averiguar esto. Acaba de copiar de lo que hice la última vez, y sucedió la magia.
Por favor nota que al probar me di cuenta de al utilizar el controlador de velocidad a menos de plena potencia hará que el relé DPDT a fallar. Parece que tiene que haber una corriente completa para él dedo interruptor de direcciones. Los fines de carrera hacen el carro atrás, pero sólo cuando el dial está hacia arriba. Si no tienes cuidado, el carro podría llegar al final de la línea de no cambiar las direcciones y quemar el motor hacia fuera.
