Actobotics regulador de canal de 48 pulgadas con retroceso automático y regulador de velocidad (2 / 3 paso)

Paso 2: pruebas

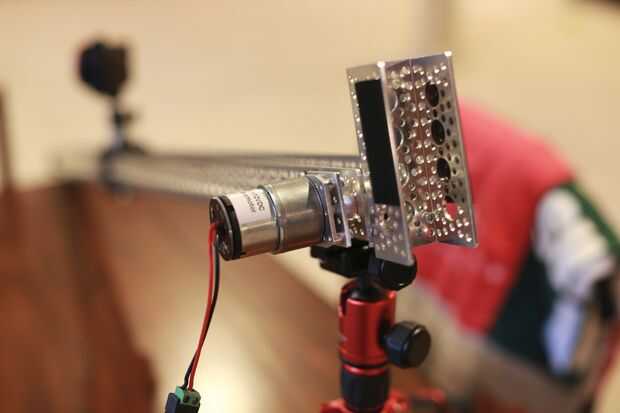

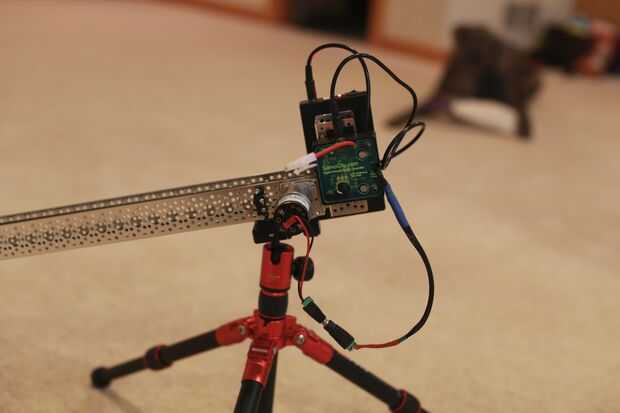

En mi slider original del canal, utilicé reducción del engranaje para frenar el carro de la cámara en combinación con el motor rpm.5 para recorrer la distancia de corredera completo en aproximadamente una hora. En este canal ya fui con un motor de 4 rpm y el regulador digital servocity para ver qué resultados podría obtener. Si pudiera hacerlo otra vez, probablemente elegiría un diverso motor. Utilizando la configuración actual, la cámara va 42" entre los fines de carrera en 3 minutos y 30 segundos que se volvió hacia arriba y cerca de 14 minutos 20 segundos dio vuelto abajo. Teniendo en cuenta que personalmente esto usaré para fotografía de lapso de tiempo, te quiero el deslizador para ser mucho más lento. Creo que cambiar el motor con un.5 o 1 rpm del motor en el futuro y tal vez usar alguna reducción del engranaje.

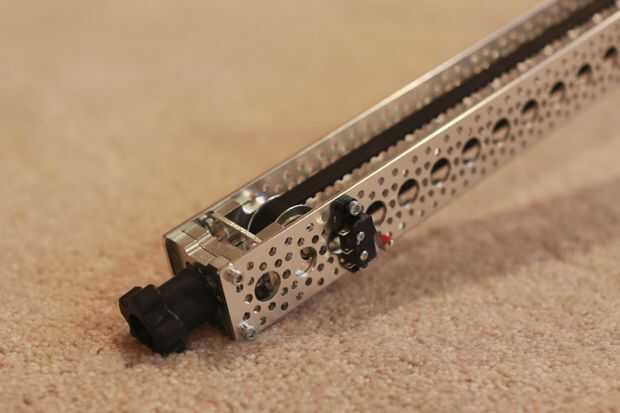

En el paso siguiente, se mostrará el cableado del relé para que el carro cambia las direcciones cuando se pone al final del canal y golpea el interruptor de límite.

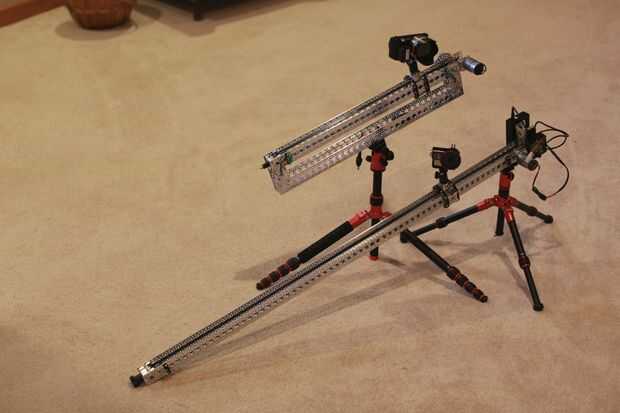

La última foto muestra el regulador de 24" y el 48" canal deslizador por lado. Estos son los cursores de movimiento continuo, pero fácilmente se puede modificarlo con montajes de NEMA y paso a paso motores para ser un slider shoot move-lanzamiento-move. Esperando el tiempo llegar mejor al salir de un try el deslizador más nuevo!
