Paso 5: Cableado del interruptor y prueba
Ahora que tenemos tanto los cables de CC y CA que sale de la caja del adaptador, permite cablear el interruptor.
El interruptor debe ser del tipo doble polo doble tiro y siempre tendrá 6 pines. La parte que tenía cerca era unos cuantos dólares de Digi-Key, P/N EG2398-ND que es bueno para 5 amperios y 120 voltios.
Los cables azules que se muestran son AC y no nos importa que camino que seguir. En otras palabras, cambiar el azul por el otro azul tiene no efecto en la operación. 1/8 de pulgada del aislamiento de la tira y presionar el alambre en el orificio. Aplique el calor de la soldadura de hierro y luego fluyen algunos solde en conjunto para hacer una buena conexión.

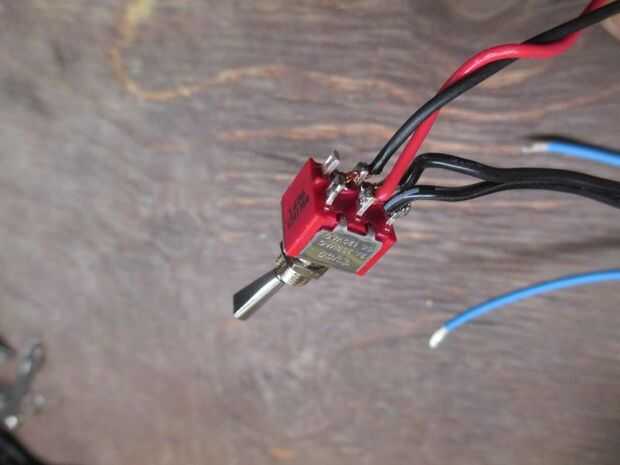

Corte de unos 15 cm (6") de cables rojo y negro 20 o 18 AWG conexión. Tira y soldar a los pines del centro del interruptor como se muestra.
Ahora tenemos que conseguir el CD polaridad derecha...

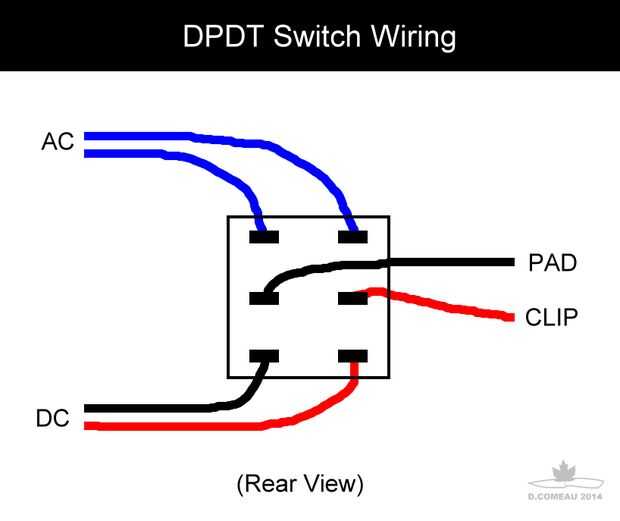

Los cables negro y rojo en mi diagrama son DC. Los cables pueden ser también negro y negro con una raya. Normalmente es el negro sólido DC - y el negro con la raya suele ser DC, pero el fabricante puede o no seguir cualquier convenio.
Aquí los cables del adaptador están marcados con---(positivos). Necesitamos saber la polaridad de la fuente para saber qué cable irá a la almohadilla y qué cable irá al clip.

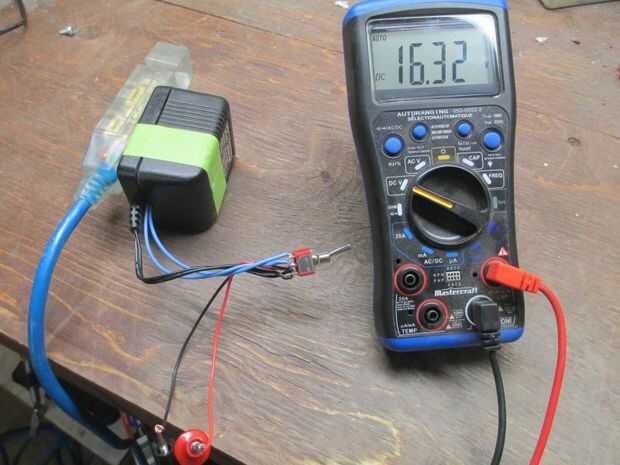

Una vez que por cable el interruptor, conecté mi multímetro rojo y negro puntas de prueba a los cables rojos y negros que viene del interruptor. Configurar el medidor para leer voltios DC y enchufe el adaptador. Con el interruptor en el DC (etch) posición, ver foto del interruptor, el medidor leerá algún voltaje de DC. Mina está leyendo 16,32. Compruebe que no hay - o menos signo delante del número. Si hay, anote esto como vamos a tener que voltear los cables va a la almohadilla y clip.

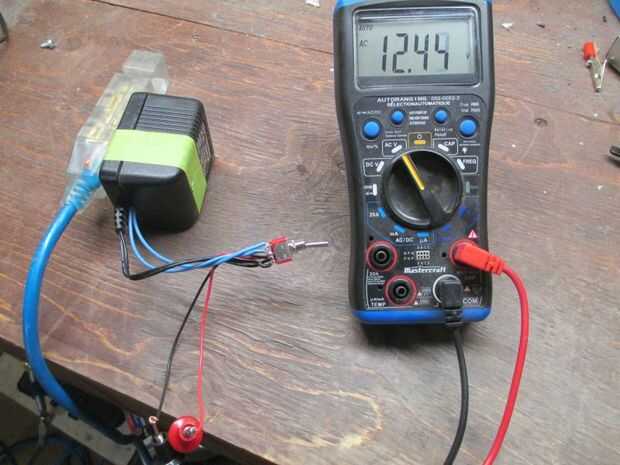

Ahora cambie su multímetro para leer voltios de CA. El interruptor de palanca y debería estar leyendo algún voltaje AC. Mina Lee 12.44. Está bueno. Podemos Desconecte el adaptador y proceder con el cableado de los terminales.
