Acero grabado y marcado de un adaptador de DC (3 / 10 paso)

Paso 3: Abrir el adaptador y IDing las partes

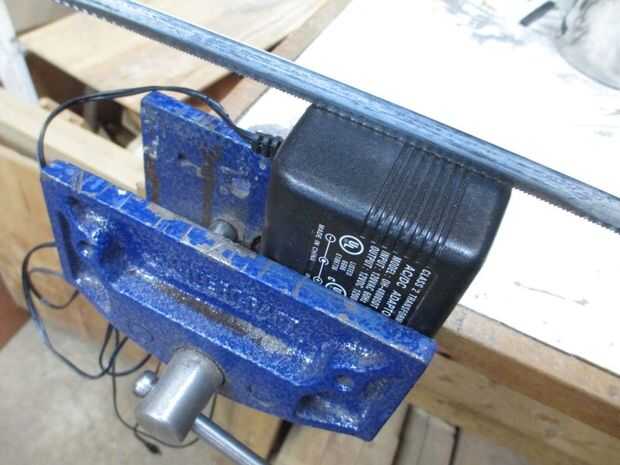

Deje que la diversión comience! Abrí este adaptador con una sierra para metales. Cuidadosamente corte alrededor de la costura. No ir todo el camino a través de lo que puede reducir algunos de los componentes. Por el contrario, quiere realmente acercarse y luego realizar el corte final con un cuchillo.

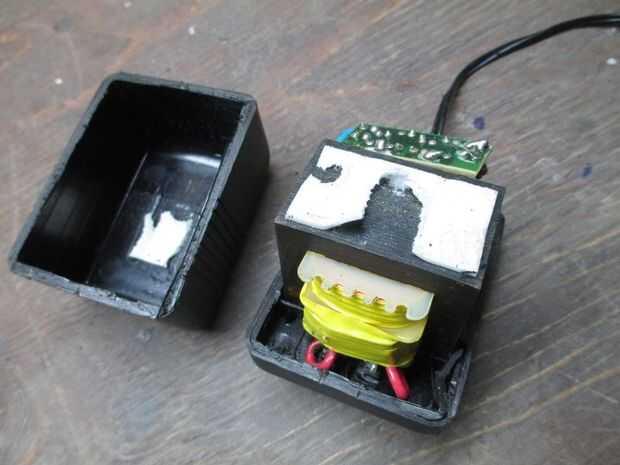

Una vez dentro deberías ver algo como un circuito y lo pesado de hierro llamado el transformador.

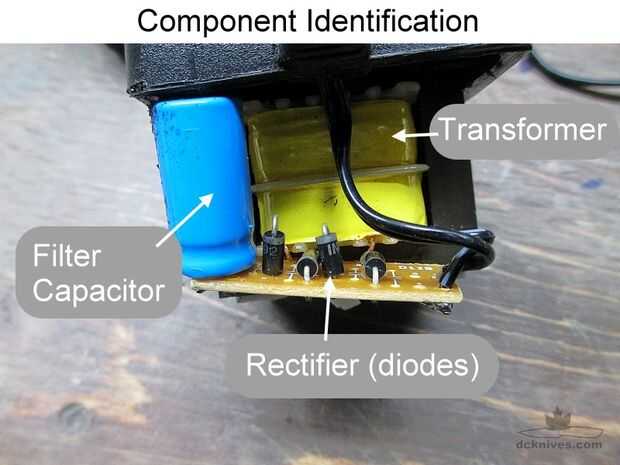

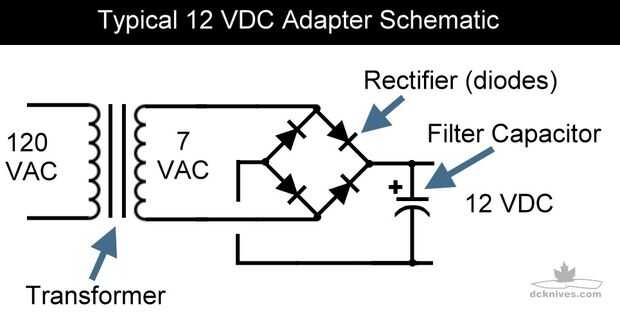

La imagen de ID de esquema y componente es para su disfrute. Echemos un vistazo más cerca en el esquema.

El transformador es alimentado desde los 120 v c.a. o posiblemente 240 VCA dependiendo de donde usted vive. Camina este voltaje de 5 a 15 voltios A.C. típicamente cuatro diodos (llamados un puente rectificador) convertir la CA a la C.C. y el condensador de filtro suaviza la DC antes de que salga a la salida.
