ACELERÓMETRO y registrador + hacer y uso (2 / 9 paso)

Paso 2: Construir - Hardware

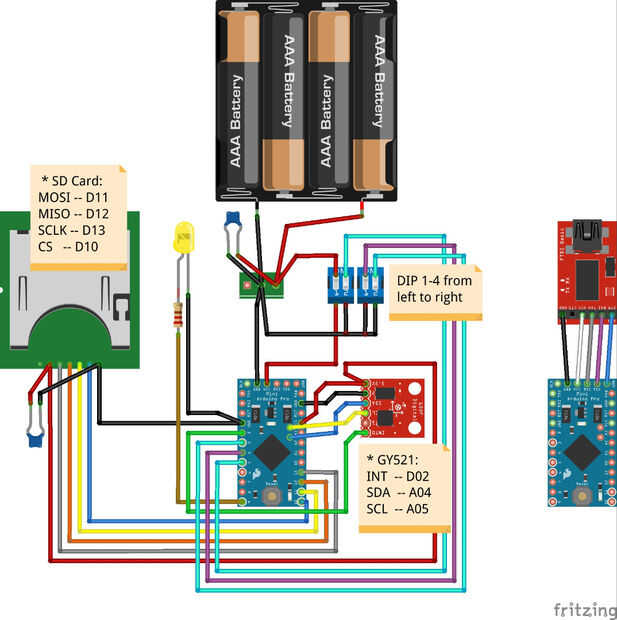

Los esquemas de Fritzing están en un cuadro; el archivo original está subido aquí:

Nota bondadosa que algunas partes en el esquema no son exactamente lo que tengo realmente utilizado (es decir, el accelero/giroscópicos bordo y la tarjeta SD): he añadido algunas notas de observación con el fin de proporcionar mayor claridad en el cableado.

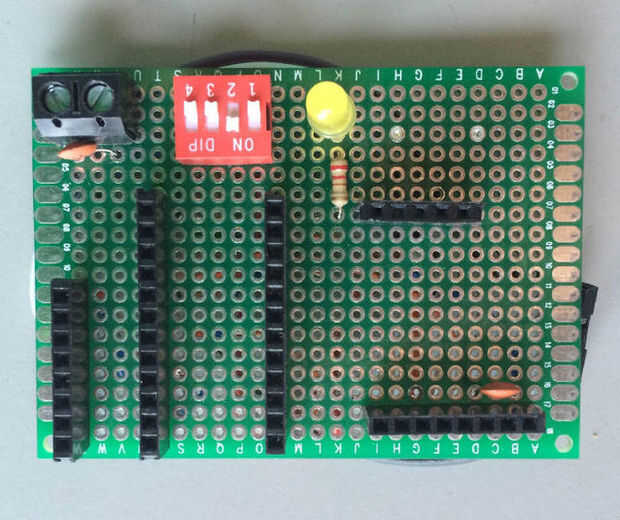

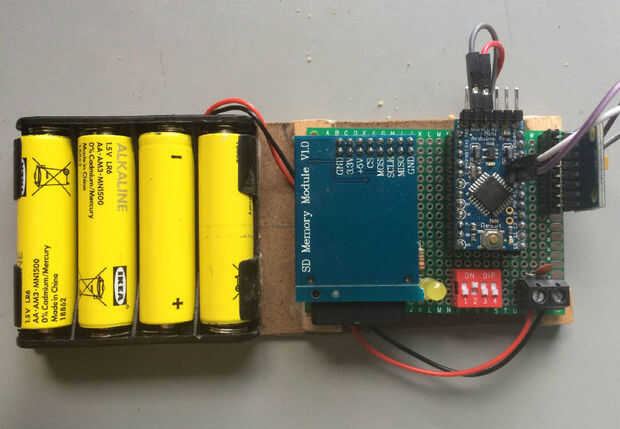

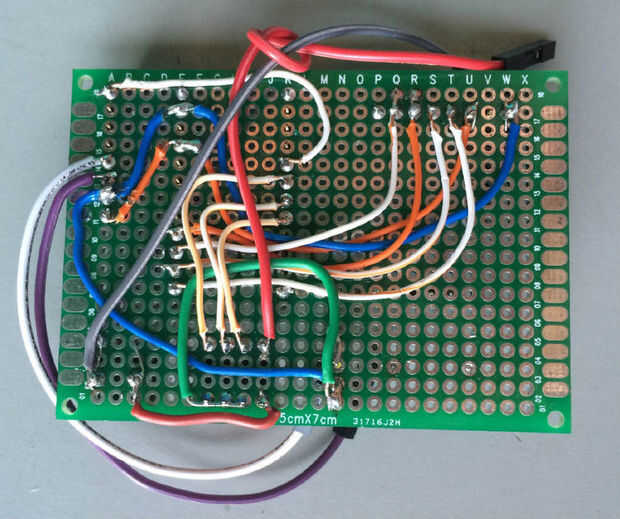

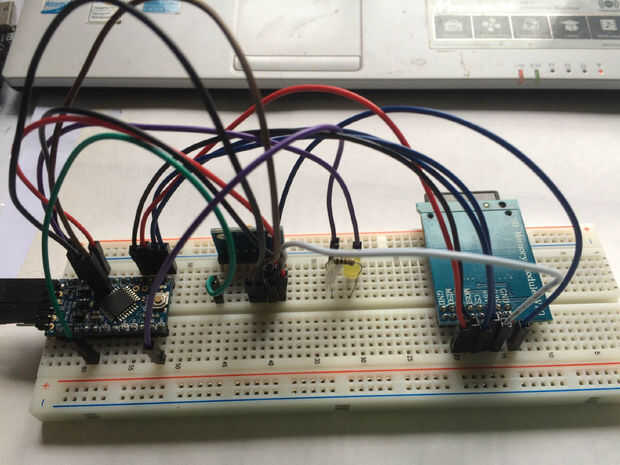

Adjunto también hay algunas fotos del proceso de elaboración, desde el protoboard para el resultado final.

Dos notas finales con respecto a posibles "errores":

  • Hay dos condensadores, destinados a estabilizar el suministro, aunque probablemente sólo habría uno, si cualquier. Aún así, uno es en el lado "Arduino por aguas arriba" y el otro en la parte de "aguas abajo".
  • Las menciones de Descripción tablero de Arduino Mini Pro que "Si usted está suministrando energía no regulada a la Junta, asegúrese de conectar a la clavija"RAW"de VCC no." El suministro al Pro se realiza en la conexión VCC, ya sea desde la PC, el adaptador USB o a través de una batería - esperanza ambos son bastante regular! :-)
