Paso 1: Montar el circuito del Sensor

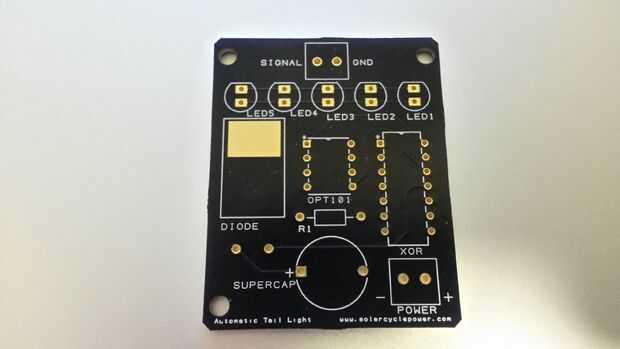

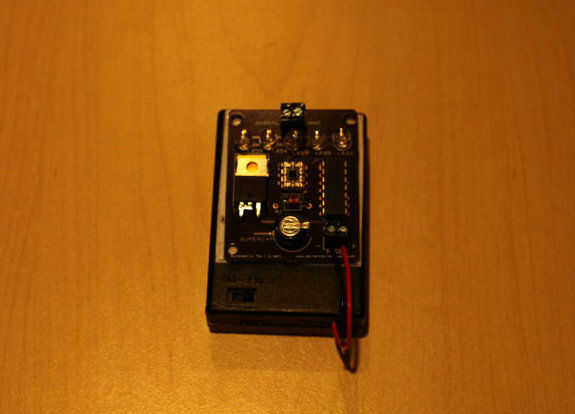

Los componentes para el PWB según las etiquetas en el PCB y el esquema de la soldadura. La muesca en el foto diodo IC y la puerta XOR debe hacer frente hacia la parte superior de la PCB tal como se indica en el tablero. Tornillo de los cables de soporte de la batería a los terminales de tornillo de alimentación con el cable rojo conectados al terminal "+" y el cable negro conectado al "-" terminal. Poner el doble de la cinta en el soporte de la batería por encima del interruptor después pegue el PCB a la cinta con el foto diodo IC hacia fuera. Inserte las pilas AA y probar el circuito de encender el interruptor y poner el dispositivo en un espacio oscuro o cubriendo el foto diodo IC. Cuando coloca el dispositivo en la luz, debe apagar.
Si usted prefiere un más rápido instantáneo y desactivar respuesta puede quitar el condensador estupendo.
Felicidades ¡ listo!
También se puede encapsular el circuito transparente de epoxy para una capa resistente al agua, pero no sé qué efecto tendrá sobre la sensibilidad del sensor de luz.
Cómo funciona el circuito:
La clave para este circuito análogo trabajar es el chip de CMOS XOR puerta, que tiene un rango de voltaje de fuente amplia de 2 a 6 voltios. Esto permite que el circuito de trabajo de pilas AA y una salida de Arduino o USB de 5V. También, el diodo grande tiene un voltaje muy pequeño de la gota, que permite que el voltaje permanezca por encima de la tensión directa del LED. El diodo de la foto de alta calidad IC tiene voltaje amplio rango de 2.7 a 36 voltios, con una salida de tensión de Vsupply-1.15 y hasta 15mA, que es apenas suficiente voltaje para activar la puerta XOR de la fuente. Si se utiliza una puerta de XOR TTL, el rango de voltaje sería de 4.5 a 5.5 voltios y el voltaje de salida de foto diodo sería demasiado bajo para activar con pilas AA. El super capacitor actúa como una pila pequeña para equilibrar cualquier fluctuaciones de energía que pueden encender la luz de encendido y apagado demasiado rápido.
