Abrir fuente TV Box - GeekBox (3 / 14 paso)

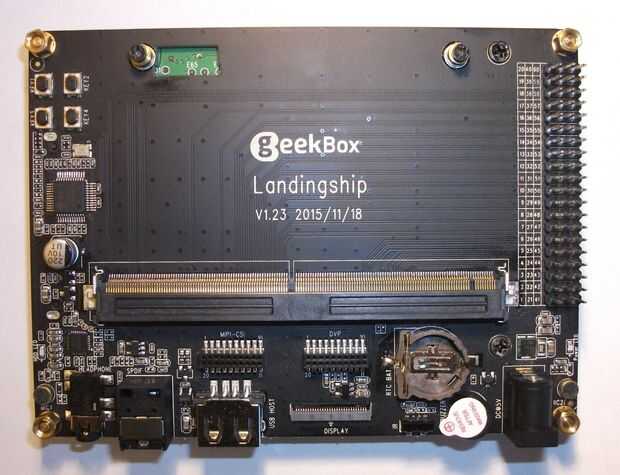

Paso 3: LandingShip

Es una belleza (estoy enamorada)... :)... De hecho. Y se ve mejor en la realidad.

Con este complemento podemos convertir nuestro GeekBox en un tablero de buen desarrollo, con 60 GPIOs y muchos periféricos.

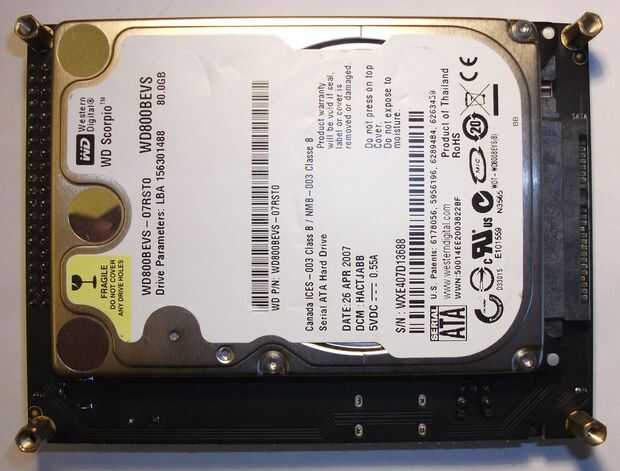

Pero lo más importante me parece que es capaz de conectar un disco duro 2,5 (es bueno que LandingShip viene con todo necesarios tuercas y tornillos para disco duro y GeekBox).

  • Energía - 5V DC-IN, con protección de sobretensión
  • S/PDIF x 1
  • Salida de auriculares
  • MIC x 2
  • Conector de pantalla (jefe de 1,27 mm de 20-Pins MIPI-DSI)
  • Conector de la cámara (jefe de 1,27 mm de 20-Pins MIPI-CSI)
  • ANFITRIÓN del USB x 1
  • SATA de 2,5 pulgadas x 1
  • RTC batería CR1220
  • Receptor IR
  • LED x 2 (indicador de potencia, Sata R/W)
  • Botones botones de usuario 2 x 2 (clave1... 4)
  • Zumbador

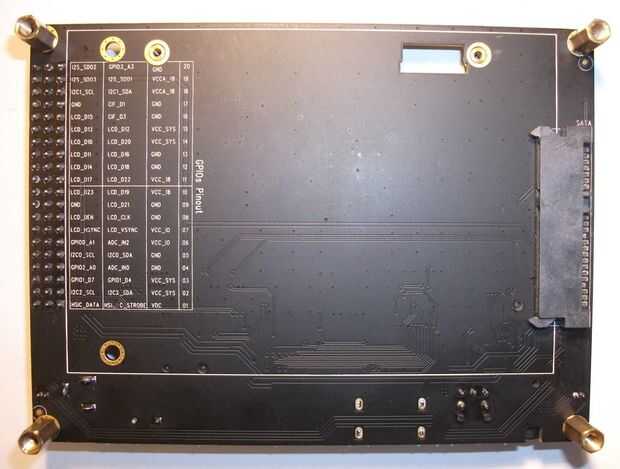

  • GPIOs 60 pines 2.54 milímetros GPIO Header

PUNTA. Tenga en cuenta la energía extra necesaria para disco duro u otros dispositivos... Puede que necesite cambiar a un suministro eléctrico de gran alcance.
