Abridor de puerta de garaje eléctrica Imp (4 / 11 paso)

Paso 4: Sensor interruptor soportes y cableado

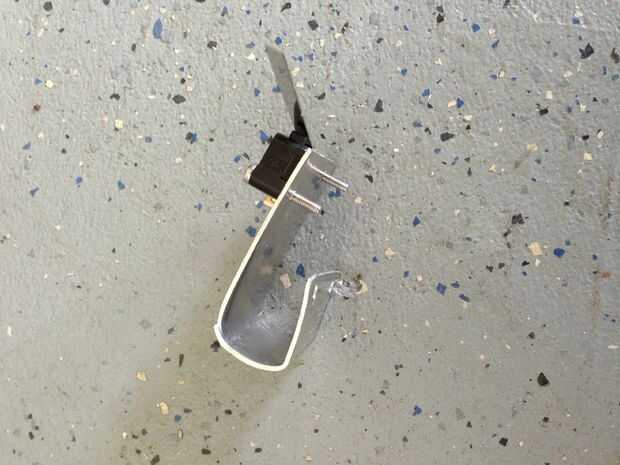

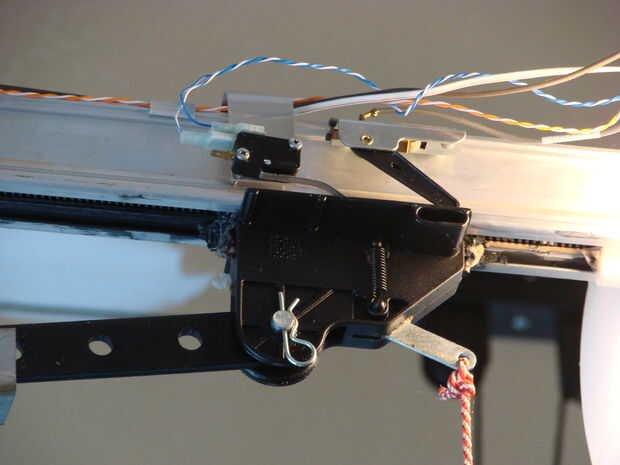

Los soportes del interruptor sensor son las tiras de la mano doblada de aluminio cerca de 0,060" de espesor. Los sensores se montan a la pista donde el carro activará en las posiciones de abierto y cerrado la puerta.

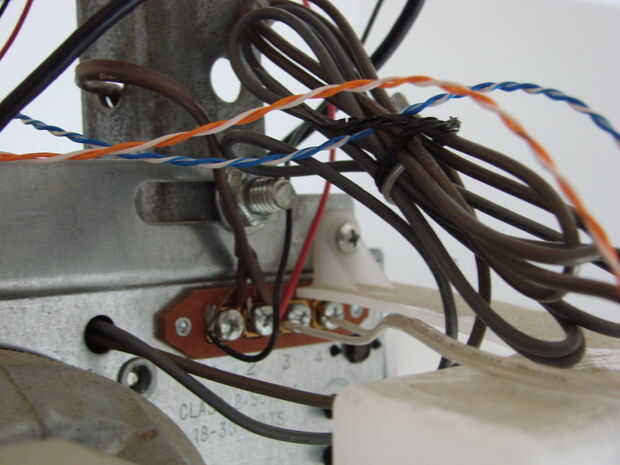

Los interruptores están conectados a las entradas de sensor del circuito. Cuando un interruptor está cerrado, la línea de entrada se tira al suelo. El firmware lo detecta como un cero o sensor activo. Así, si la puerta está cerrada la línea de entrada de sensor de «Cerrado» es tirada bajo, y el sensor "Abierto" se tira alto. Lo contrario es verdad cuando la puerta está abierta.

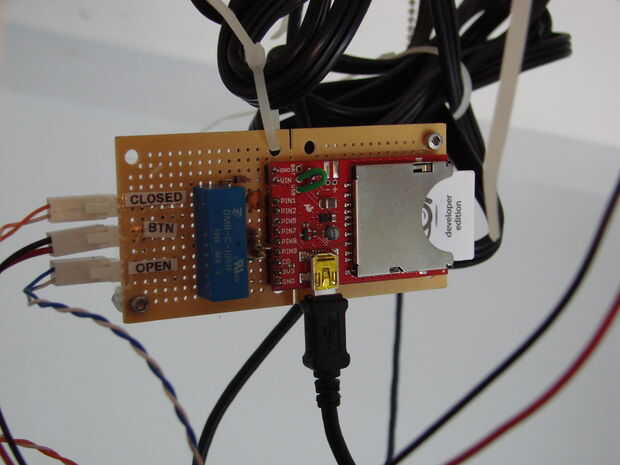

El circuito es alimentado vía USB cargador iPhone USB que se conecta a la AC cerca el abrepuertas de garaje. El circuito es colgado de un lazo del cierre relámpago... no muy elegante pero funciona!
