Abridor de puerta de garaje de Bluetooth y el arrancador del coche (3 / 6 paso)

Paso 3: Montaje Final y las conexiones

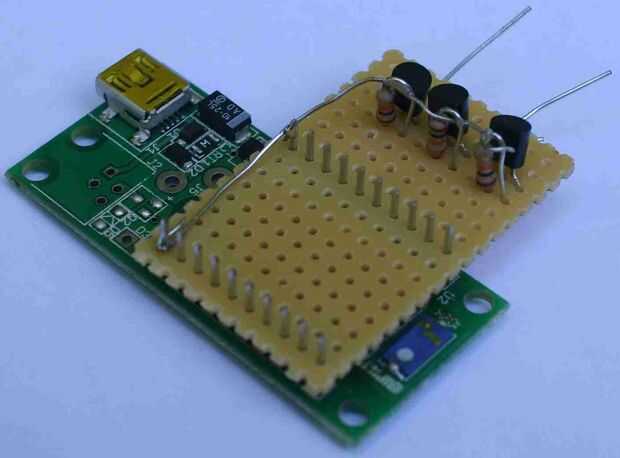

  1. Añadir más pares transistor y resistencia para cambiar más cosas si lo desea

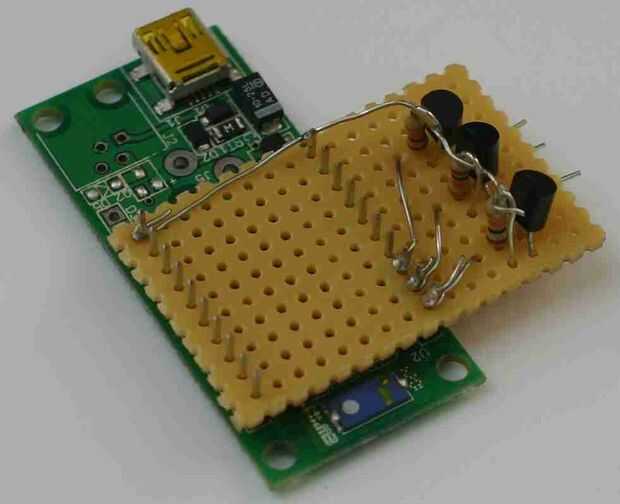

  2. Conecte la fuente del transistor a los pines de tierra de Junta de Bluetooth: Conecte a ambos motivos de cabecera para estabilizar físicamente la Junta

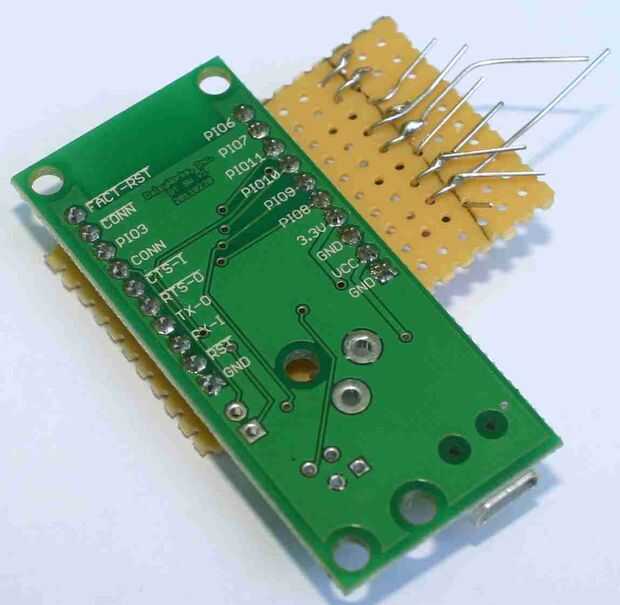

  3. Conectarse a las puertas del transistor (centro pins) pines GPIO de Bluetooth Junta - cada uno para un diverso perno (se recomienda 3, 6, 7, 10, 11)

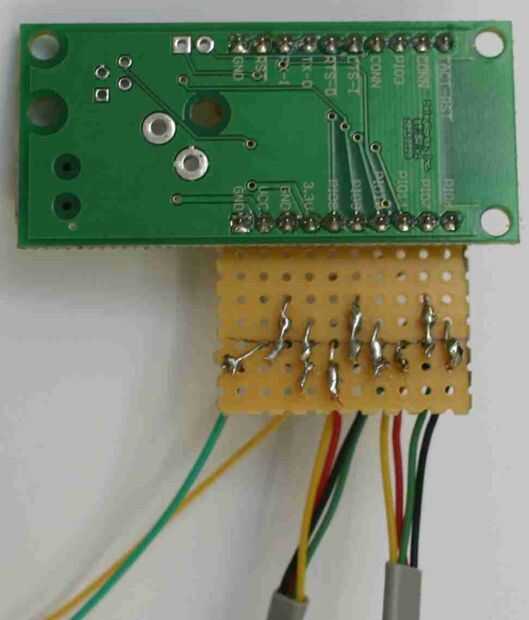

  4. Conecte los cables a los dispositivos a controlar

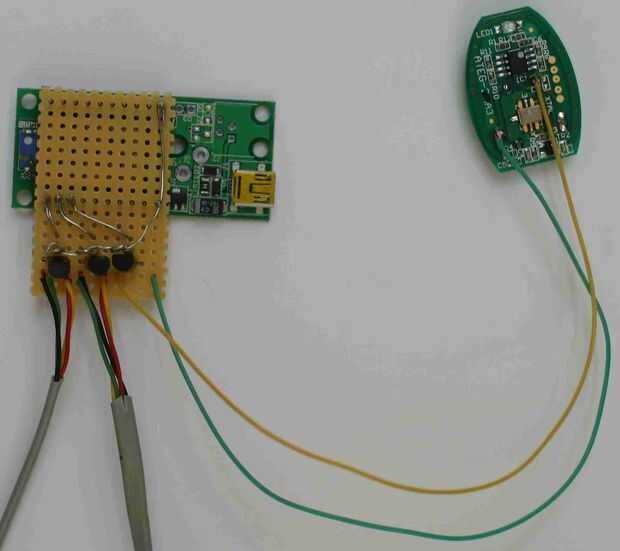

Utilicé cable de teléfono viejo, pero podría utilizarse más cualquier cable. Cortar dos cables de teléfono, cada uno lo suficiente para el abrelatas de la puerta de un garaje. Se conectaron los cables verdes y negro juntos y rojo y amarillo juntos - esto no es necesario. El par de cable negro/verde se conecta a la fuente del transistor que es tierra. El par de cables rojo/amarillo está conectado con el dren del transistor.

Identificaron la llave de arranque de repuesto coche que FOB se abrió y los pines de la batería y el interruptor. Uno de los extremos del interruptor conectado directamente a la batería. Este pin fue conectado a la fuente del transistor. El otro interruptor de contacto pin fue conectado con el dren del transistor.

Los MOSFETs contienen diodos de protección entre la fuente y el drenaje. Si el arrancador del coche FOB está conectado al revés, llevará a cabo a través del diodo de protección y activar el motor de arranque inmediatamente. Si esto sucede solamente invierta los cables.
