Abejón de carreras clase FPV 250 (3 / 6 paso)

Paso 3: PDB - tablero de distribución de energía

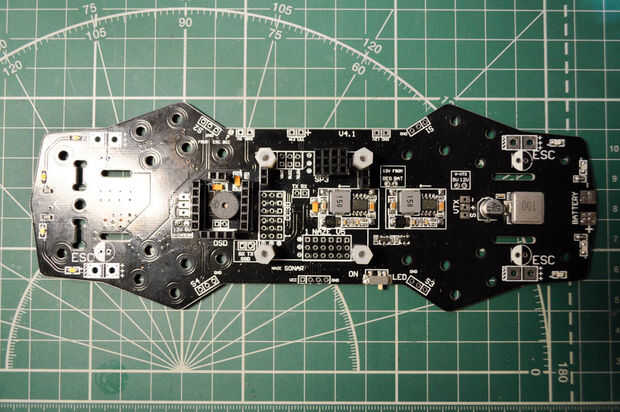

La nueva versión del PDB es muy útil, tiene todos los conectores necesarios para la instalación fácil sin un montón de cables.

Vamos a comenzar.

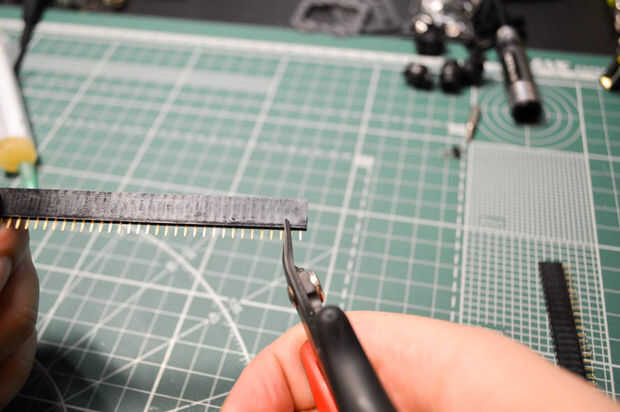

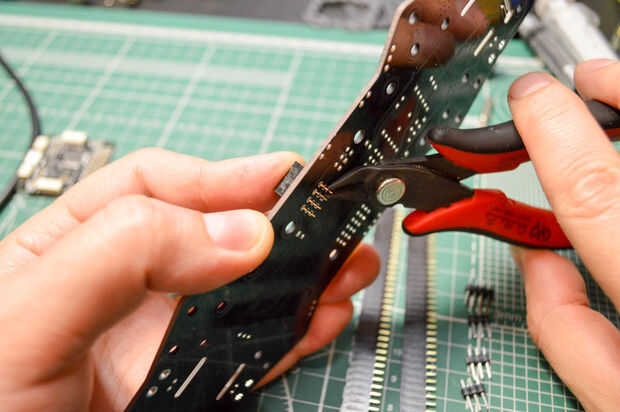

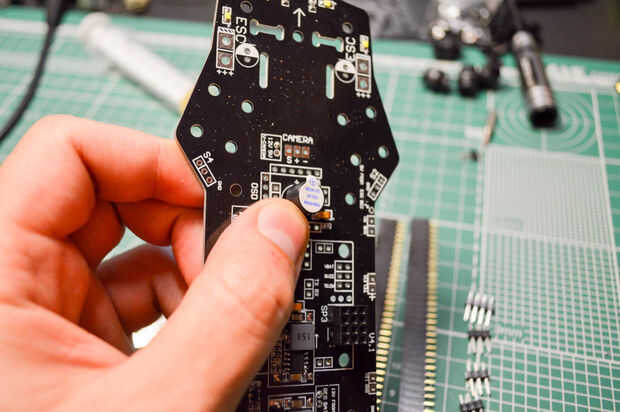

Soldadura pinheaders y zumbador de PDB set (muy útil cuando has perdido tu helicóptero en hight garss). Cortar la parte extensible del perno. Les de la soldadura, utilice un fundente.

PCB tiene jumpers para seleccionar cámara y tensión de alimentación VTX, 5 y 12 voltios. Debe corto almohadilla (5 o 12 voltios) matchs a la cámara y la VTX viltage.

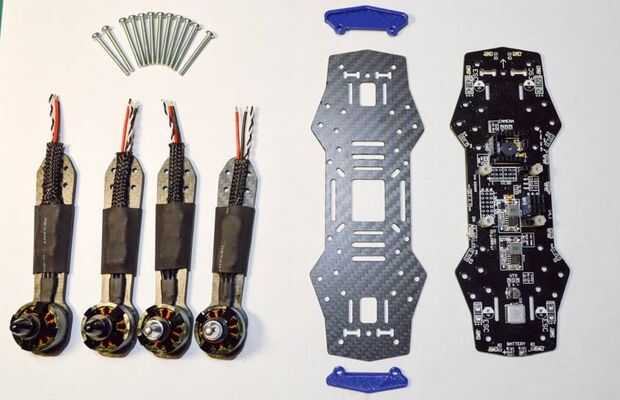

Tomar 16pcs que M3x30 pernos, la placa inferior del marco y PDB. Y lo puso junto con los brazos. Coloque correctamente los motores CW y CWW.

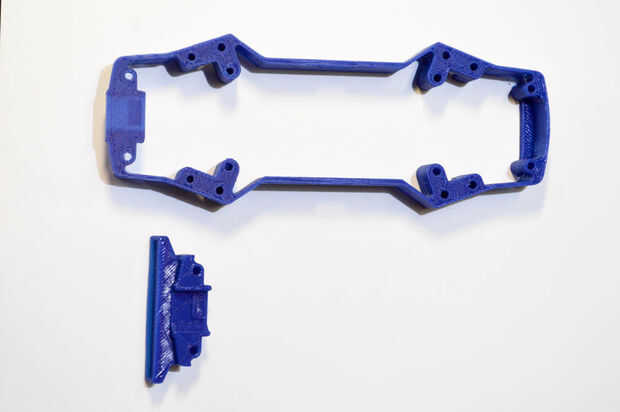

Utilizar topes de impresión 3d para hacer el marco más duralable y proteger su PDB de impacto.

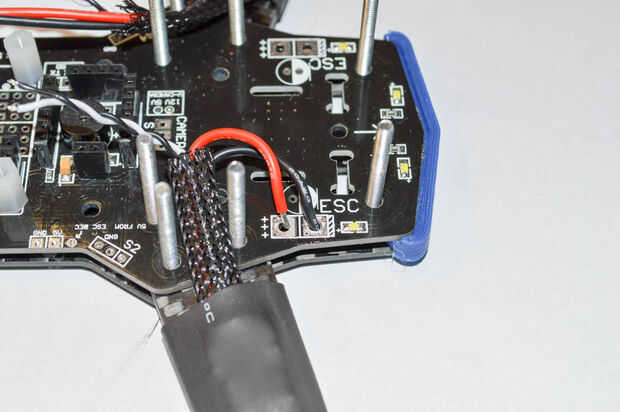

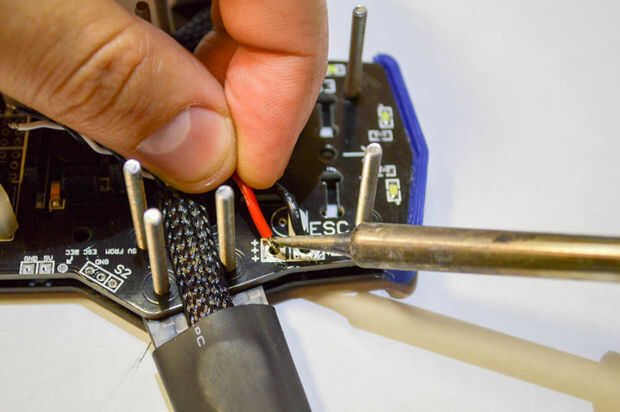

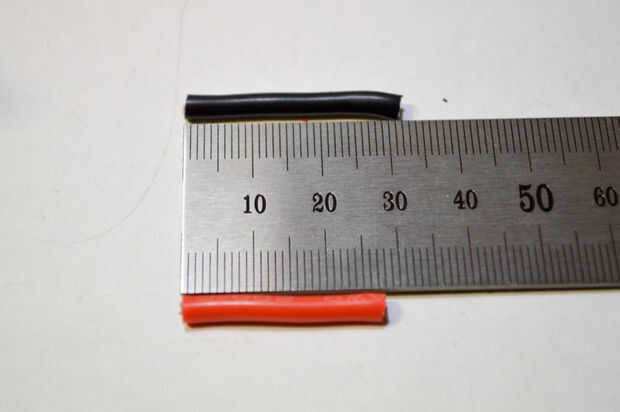

Soldar cables ESC a los topes de PDB.

Espaciador y fondo XT60 soporte de impresión.

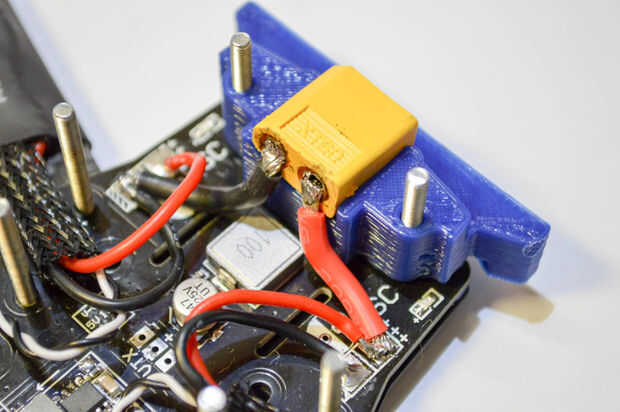

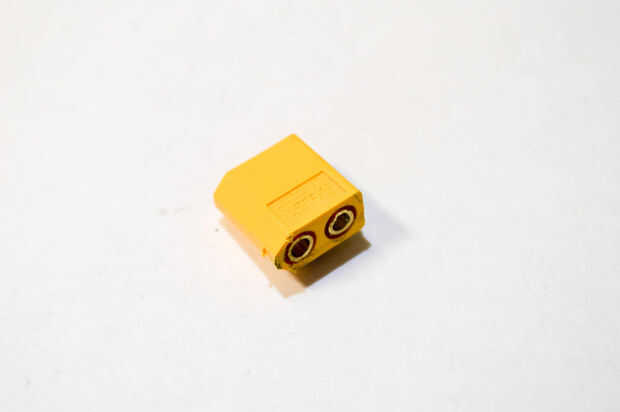

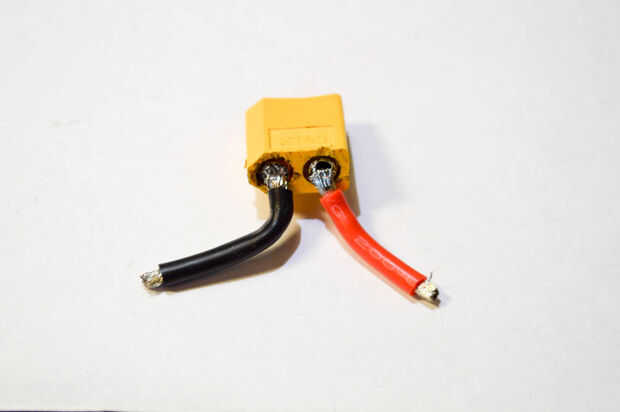

Me corté XT60 pin, porque necesito algo más de espacio para VTX. Soldar cables a XT60 y luego de la soldadura a los topes de PDB.
