A2 arriba esquina-LED lightbox - extensión de la devanadera de mano (4 / 5 paso)

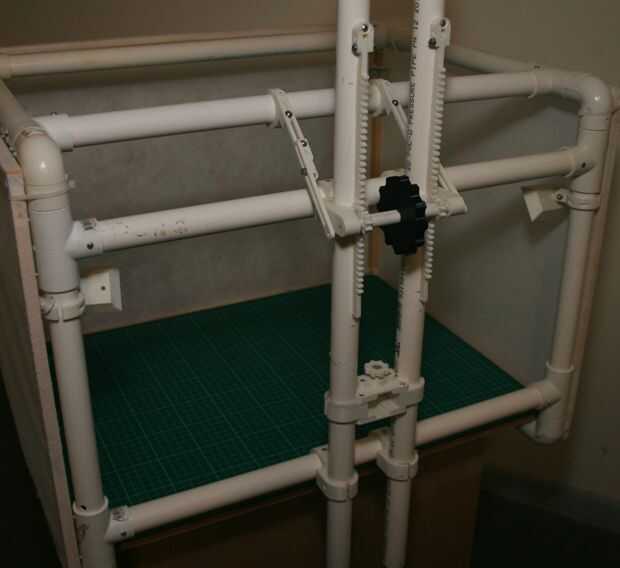

Paso 4: Montaje del rack

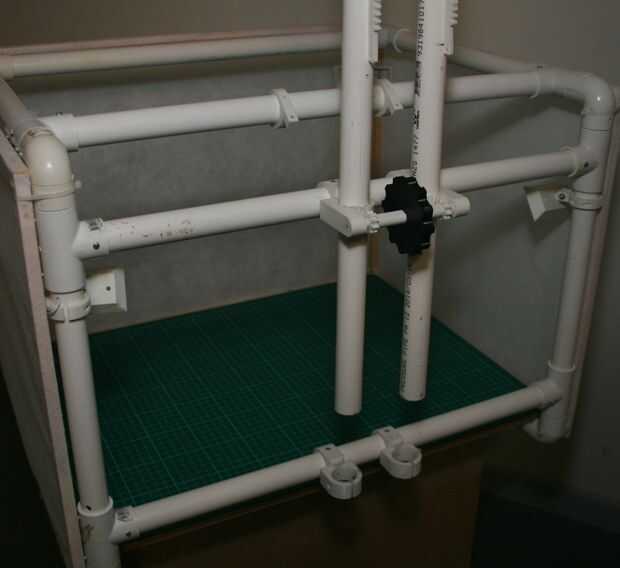

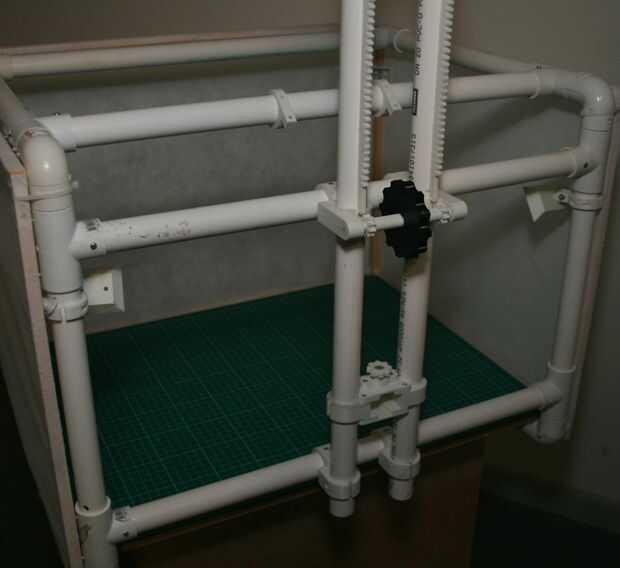

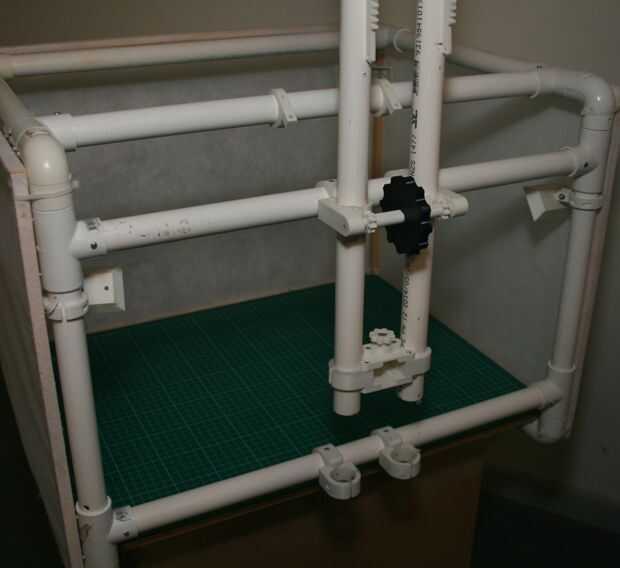

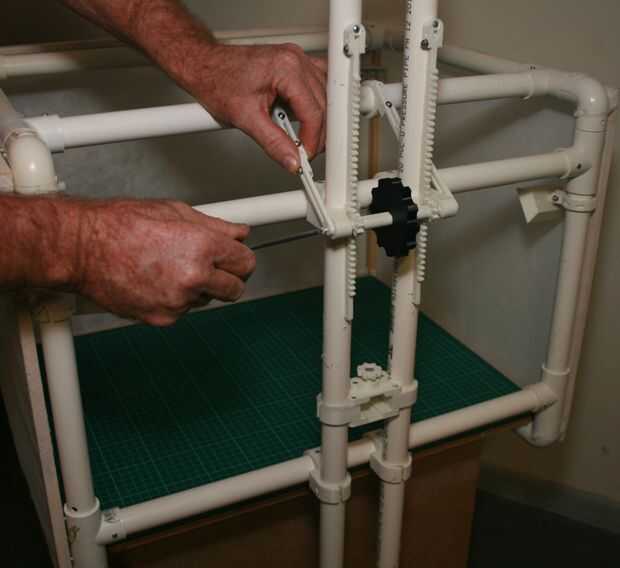

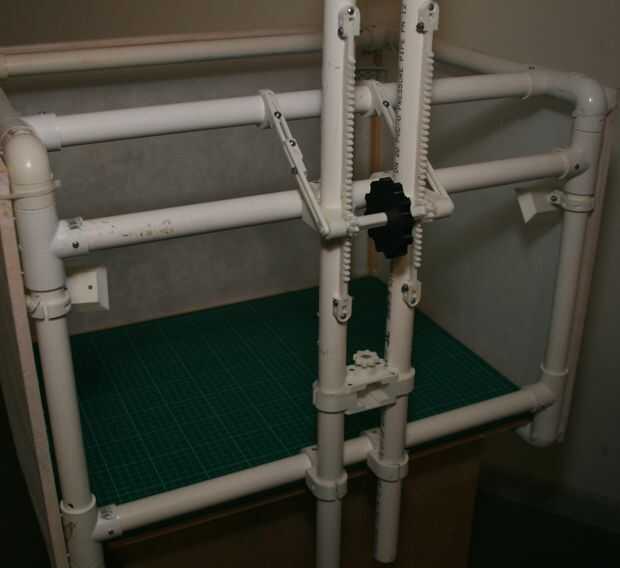

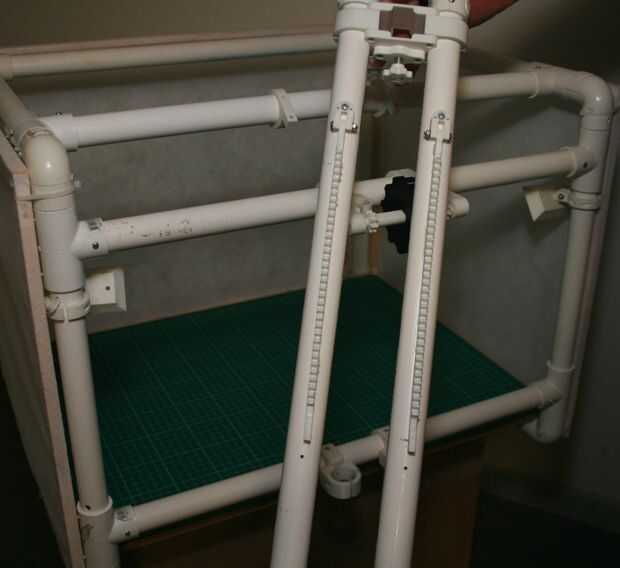

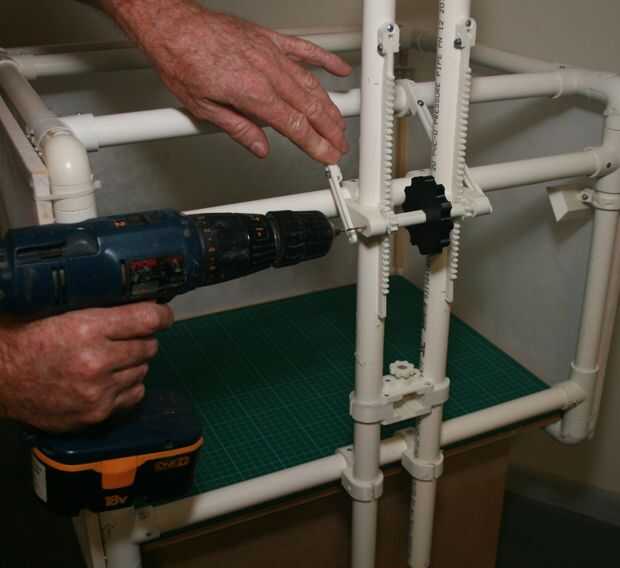

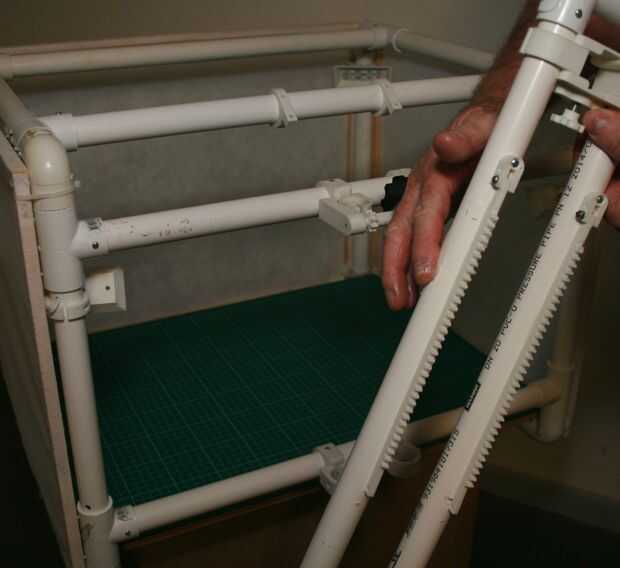

Algunas tareas para la rueda de engranaje son en esta secuencia.

  1. Taladro de 2 orificios de 2,5 mm, 120mm abajo de los codos en el brazo vertical.
  2. Asegúrese de que el enganche de cierre 90 grados es en el brazo vertical.
  3. Fije el estante-extremos superiores a los agujeros (perforado de 2,5 mm para adaptarse a) con tornillos de 4Gx9mm.
  4. Fije la parte superior de armarios para rack-extremos con tuercas, arandelas y tornillos M3x20mm.
  5. Engrase los lados del elevador en todas las superficies que tengan contacto.
  6. Inserte el tubo vertical en los acopladores superior, mover el elevador hacia abajo.
  7. Menor grado 90 acoplador de bloqueo es en el brazo vertical.
  8. Inserte el tubo vertical en los acopladores de la parte inferior, mover el elevador hacia abajo.
  9. Bajar el brazo elevador hasta que encaje en los estantes con los piñones.
  10. Fije las abrazaderas en forma de Cruz a estos acopladores.
  11. Taladre orificios guía de 2,5 mm en cada extremo del eje.
  12. Ajuste tornillos de 4Gx20mm a través de agujeros en ejes.
  13. Fije la parte inferior de estantes para rack-extremos con tuercas, arandelas y tornillos M3x20mm.
  14. Fijar rack puntas inferiores los orificios (perforado de 2,5 mm para adaptarse a) con los tornillos de 4Gx9mm.
  15. Fije los acopladores Cruz-llaves tubo frontal superior con 2 4Gx20mm (parte superior) y 2 tornillos de 4Gx9mm (parte inferior).
