A2 arriba esquina-LED lightbox - extensión de la devanadera de mano (3 / 5 paso)

Paso 3: Montaje de la rueda de engranaje

Este paso es en 2 partes: montaje y desmontaje. Si la creación de la unidad base con la devanadera de la mano nuevamente, dissambly no será necesario.

Desmontaje

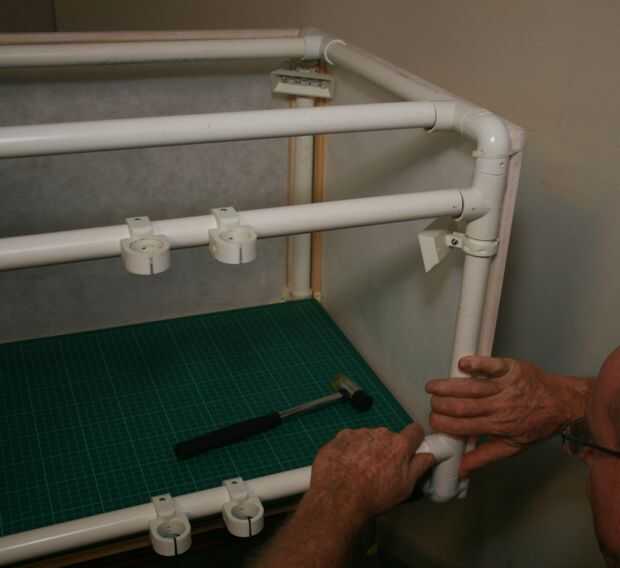

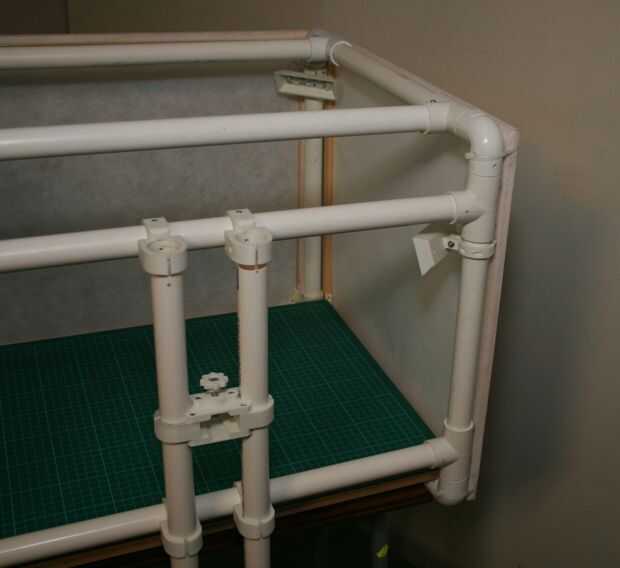

  1. Retire el conjunto del brazo elevador.

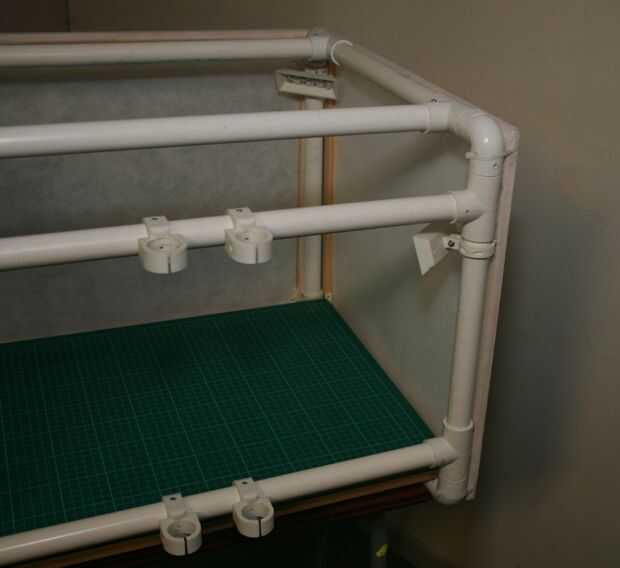

  2. Aflojar los tornillos en el lado derecho conectores en T en el frente y lados superiores que sujetan las abrazaderas de la Cruz.
  3. Tire las llaves cruzadas de los conectores en T, un poco en un momento giratorio en la secuencia de conectores en T. Recuerde que hay cables en el tubo de arriba-adelante.

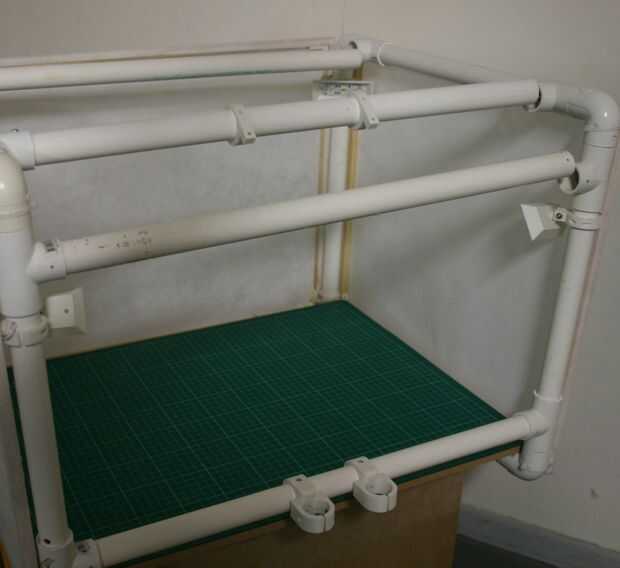

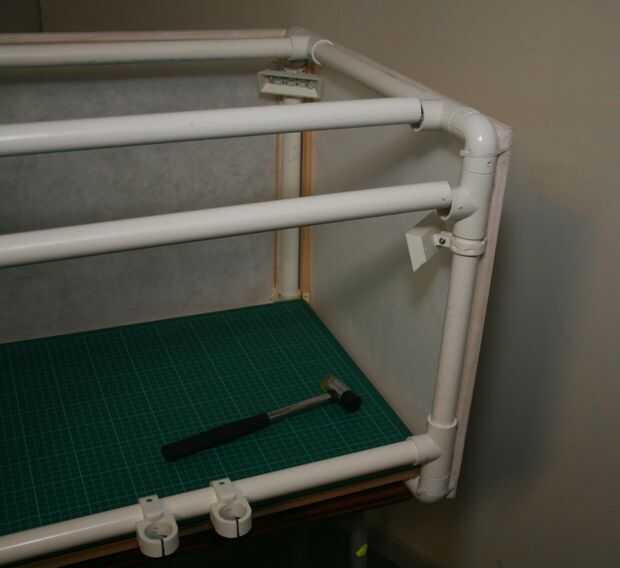

  4. Quitar los collares principales existentes del tubo frontal superior.

Asamblea

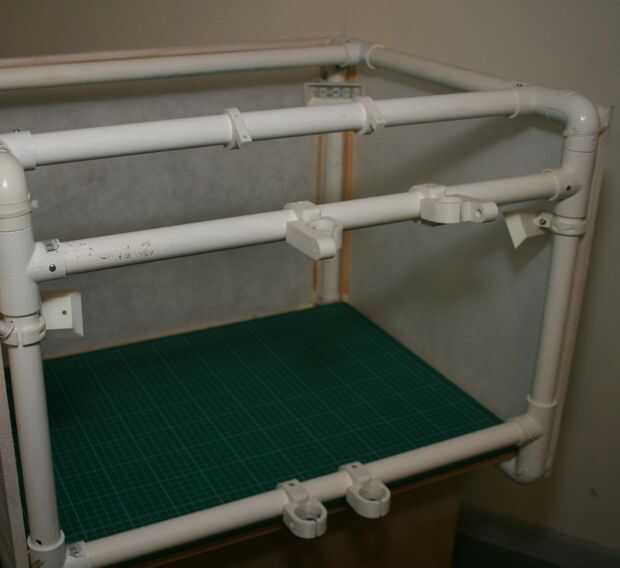

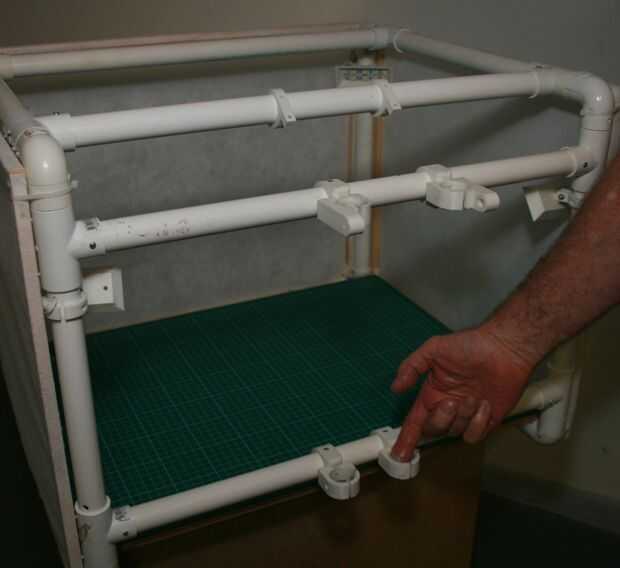

  1. Añadir los nuevos collares de soporte para el tubo de arriba-adelante.
  2. Añadir los collares de eje final a tubo superior de la frente.
  3. Unte grasa (vaselina) en el interior de cualquier 4 collar.

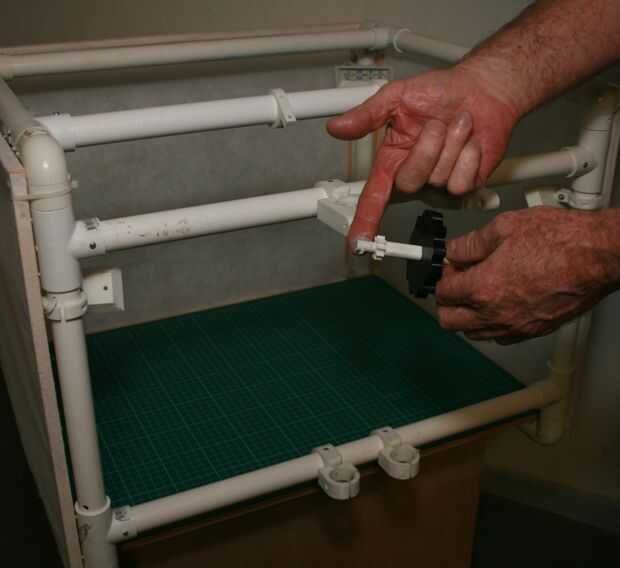

  4. Borrón de transferencia grasa en los extremos del eje de las ruedas.

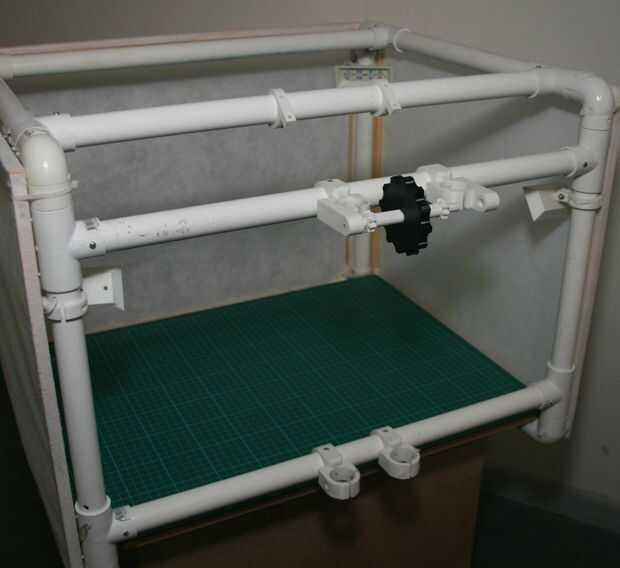

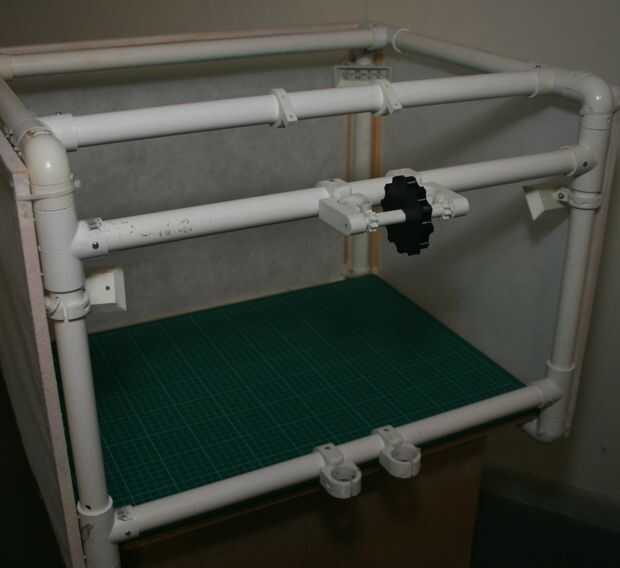

  5. Inserte el eje de la rueda montada en el collar de punta de eje izquierdo.
  6. Deslice el collar de punta de eje derecha sobre el extremo suelto del eje de las ruedas.
