8 v.3 controlador de LED de canal (3 / 5 paso)

Paso 3: Interconexiones y cables


Botón:

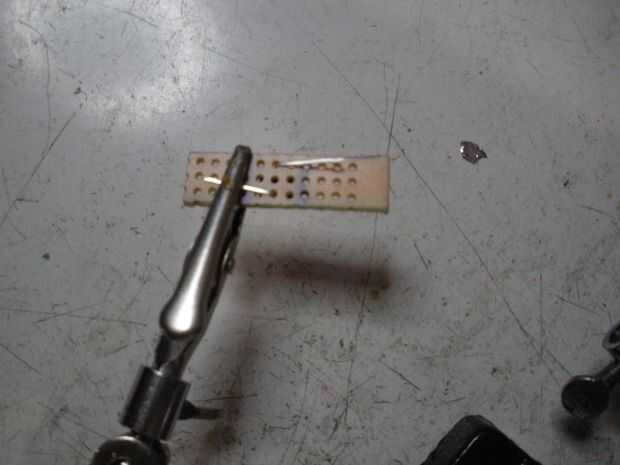

  • Centro el pulsador momentáneo en la placa perforada.
  • Doblar las puntas en direcciones opuestas

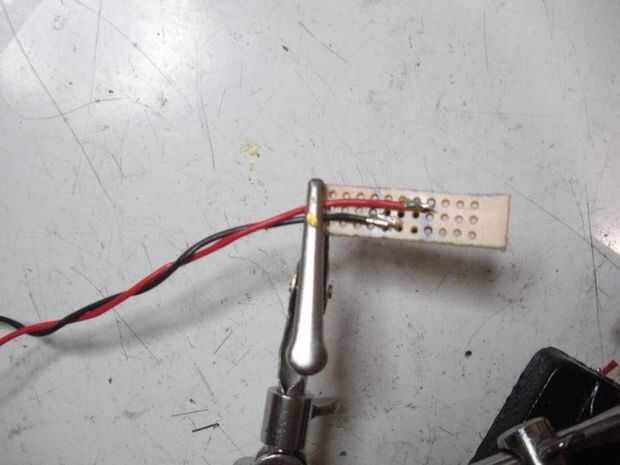

  • Tira y lleva el hilo de doble filamento en el botón de la soldadura.
  • Corte el alambre a la longitud deseada, 4"- 6" o algo así.
  • Tira y soldar los cables a los agujeros de botón en la PCB, no importa qué camino.
  • Opcionalmente, pegamento caliente los cables hasta la placa perforada y una gota de pegamento caliente donde los alambres del botón adjuntar a la PCB.

Cable de alimentación:

  • Tira y soldadura en el filamento restante de doble cable con los orificios de alimentación, los orificios están etiquetados + y -

Terminar:

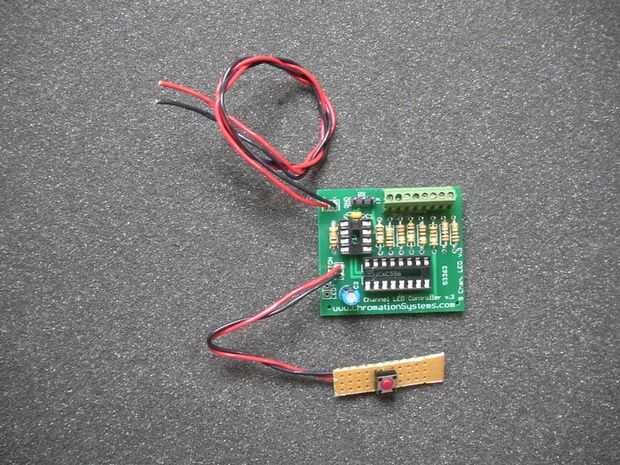

  • Mirar por encima de todo, asegúrese de que todo en su lugar correcto y que todas las uniones de soldadura se ven bien.

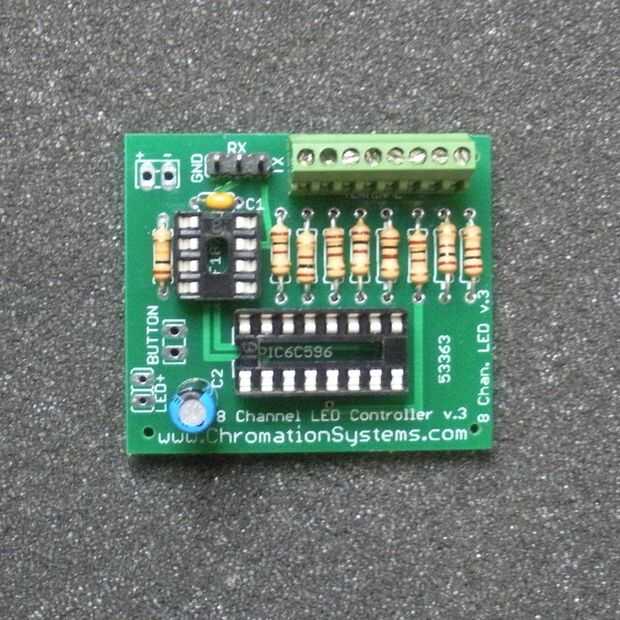

  • Cuidadosamente insertar las fichas en sus zócalos, alinee el punto sobre el chip con la muesca en los zócalos.
