¿8 LED Chaser con 74HC595 8 Bit Shift Register (1 / 5 paso)

Paso 1: Prepárese para el cambio

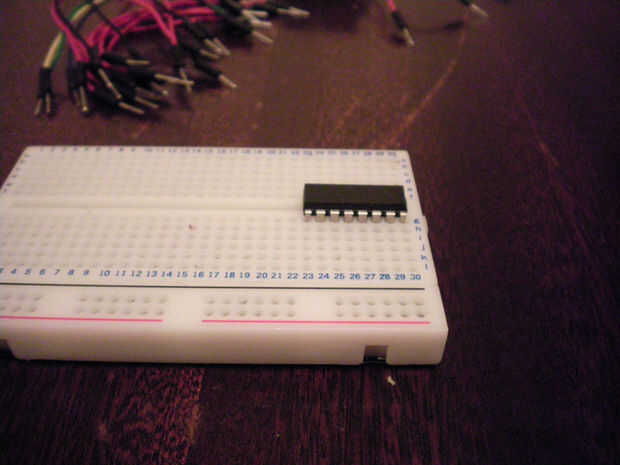

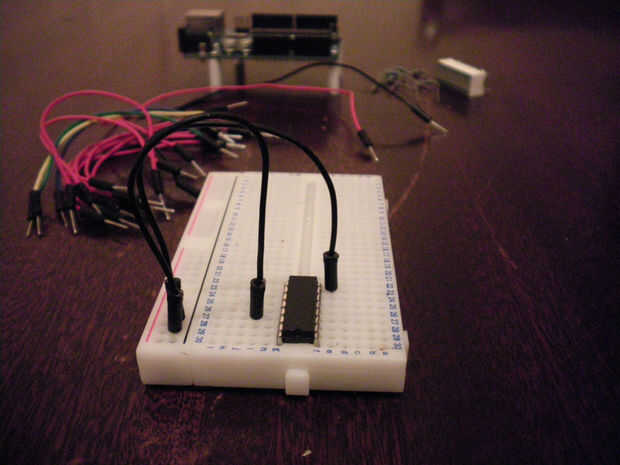

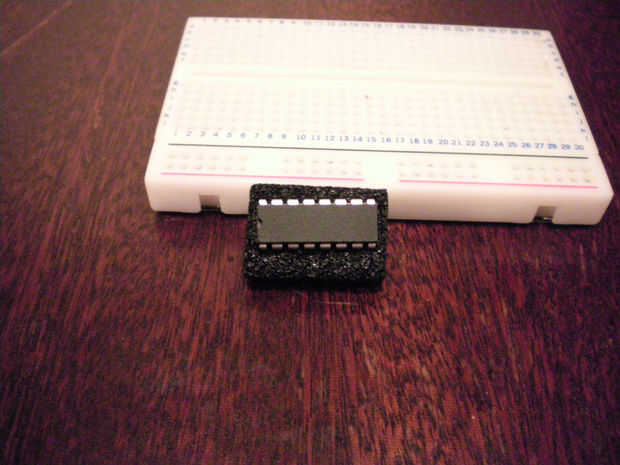

Tome su cambio de registro y coloque en su protoboard sobre la brecha de la IC, ahora los cables de puente negro y querrá CI, tomando nota de que la muesca es de tierra (Pin 1 es generalmente a la izquierda de la muesca) querrá con conector de tierra pin y 8 13.
