8 canales temporizador programable (13 / 13 paso)

Paso 13: Producto Final

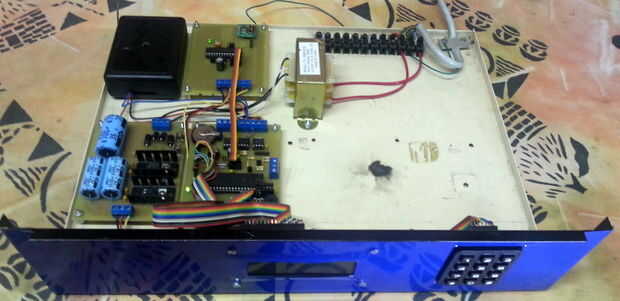

La unidad principal fue montada en una vieja caja de proyecto. Contiene lo siguiente:

-Transformador de 220V/12V

-Tablero de alimentación alimentación

-CPU Board

-Pantalla LCD

-Teclado

-Transmisor RF Link

-Unidad de receptor remoto casero adicional para encender las luces de encendido/apagado mediante el control remoto

La unidad consiste en lo siguiente:

-Transformador de 220V/12V

-Tablero de alimentación alimentación

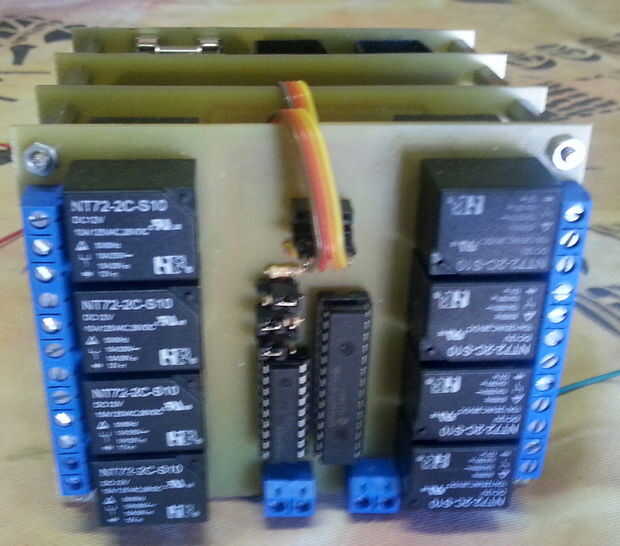

-Receptor RF Link

-2 tableros de relé x I2C

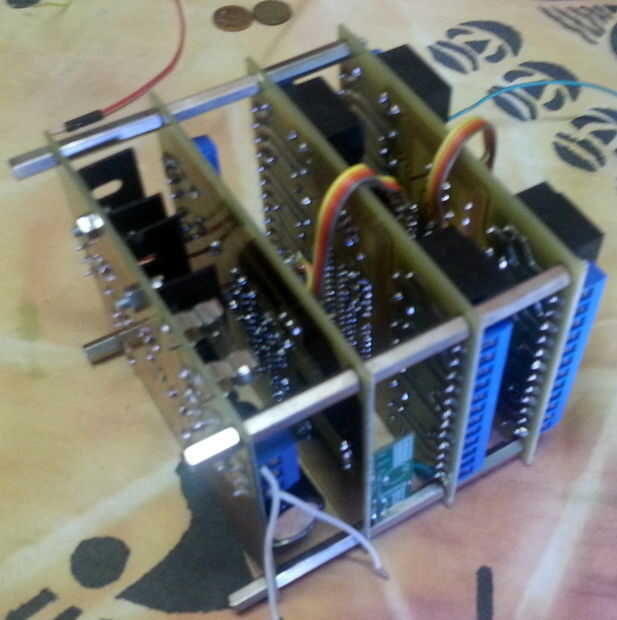

Todas las placas fueron diseñadas con el mismo dimensión, haciéndolo fácil apilarlos uno encima del otro con separadores de 3 mm.
