Paso 3: Familiarizarse con el W65C22N y cómo se conecta a la cabecera de W65C02SXB
Información sobre el W65C22:
El W65C22 (W65C22N y W65C22S) adaptador de interfaz versátil (VIA) es un dispositivo de entrada-salida flexible para su uso con la familia de microprocesadores 65xx serie.
El W65C22 incluye funciones para el control programado de dos puertos periféricos (puertos A y B). Dos puertos E/S periféricos programa controlado bidireccional de 8 bits permiten conexión directa entre el microprocesador y las unidades periféricas. Cada puerto tiene entrada de datos capacidad de enganche. Dos programables datos dirección registros (A y B) permiten la selección de dirección de datos (entrada o salida) en una base individual.
Usando este puerto para nuestro proyecto:

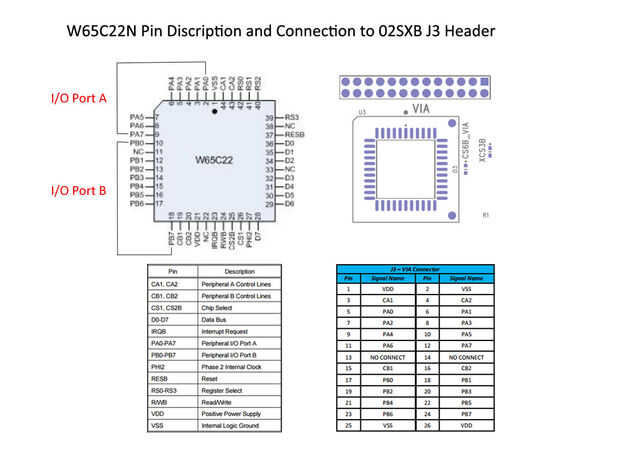

Para este proyecto conectará desde la VIA conector (J3) en su tabla SXB a un protoboard. La disposición de pines de este conector se puede encontrar en la ilustración anterior.
- El pin 1 se identifica con un cuadrado en este cojín y con un pequeño punto en el borde de la Junta del conector J3.
- Información de diseño de perno puede encontrarse en la hoja de datos de W65C02SXB
