555 controlador de arco iris LED RGB (no usando un 4029) (2 / 7 paso)

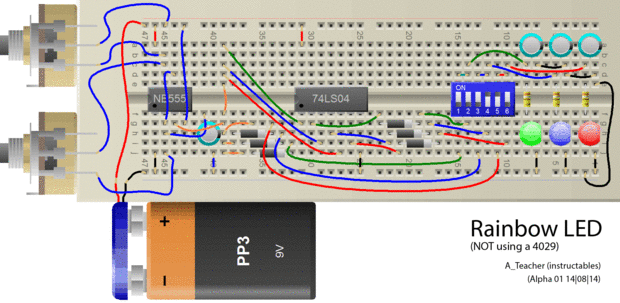

Paso 2: Diseño de protoboard

Pines del IC

Tenga en cuenta que los condensadores suavizados son antes de las resistencias en este diseño. Si se agregan más LED, hacerlo después de las resistencias. También ver paso 7: calcular los valores de resistencia para el LED.
