555 controlador de arco iris LED RGB (no usando un 4029) (1 / 7 paso)

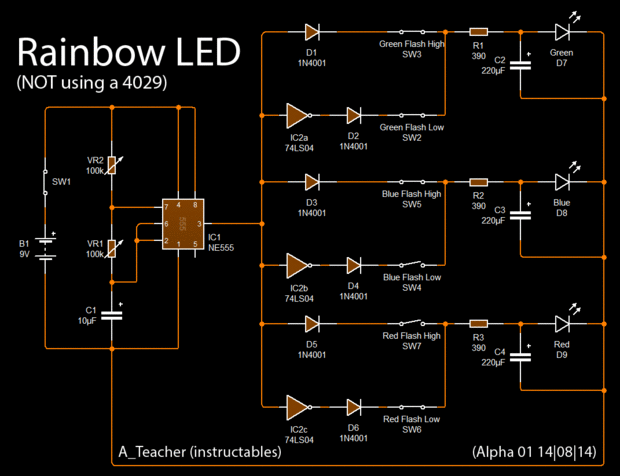

Paso 1: esquema

¿Cómo funciona?

El temporizador triple cinco crea un pulso (alta y baja), dependiendo de los valores de VR1, VR2 y C1. Este pulso es de salida en el pin 3 del temporizador cinco triples. Para cada uno de rojo, verde y azul, la señal se alimenta a través de un diodo de un interruptor. La misma señal en el pin 3 es también alimentado a rojo, verde y azul por no puerta, que hace que la señal opuesta (por ejemplo; si el pin 3 es bajo el resultado no de la puerta es alta). Las señales pasando por los tres no puertas son alimentadas a través de diodos y conectadas a otro tres interruptores. Los diodos impiden que las señales de alimentación en salidas.

Mirando los interruptores en el ejemplo anterior, sería verde todo el tiempo (ambos altos y bajos). Azul sería en el pin 3 del temporizador cinco triples es alta, y rojo sería en cuando la salida de la triple cinco veces es baja. Dando por resultado (verde + azul) y (verde + rojo) para los dos Estados (alto y bajo) de la salida pin 3 en el reloj del triple cinco (111001).

Las señales de salida de los interruptores entonces tienen resistencias, el led es conducido en el voltaje correcto. Los condensadores entonces añadir una pequeña cantidad de suavizado. El resultado final es una señal conectada a un Led RGB.

Fe de erratas

Hrmm, sólo noté que VR1/VR2 son en orden inverso de nomenclatura,
a lo que comúnmente se denominan R1 y R2 en triple cinco fórmula de tiempo.

Es porque sustituí R1 después del nombre de que VR1 se había fijado para R2.
