5 ejes CNC corte foto (1 / 4 paso)

Paso 1: Trabajando con el archivo de Dinamo

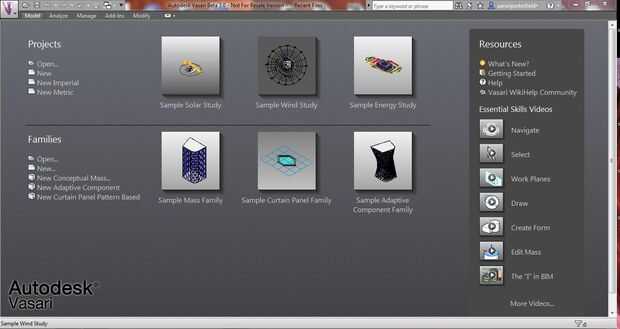

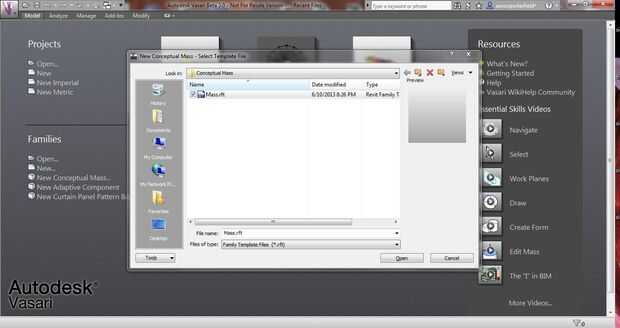

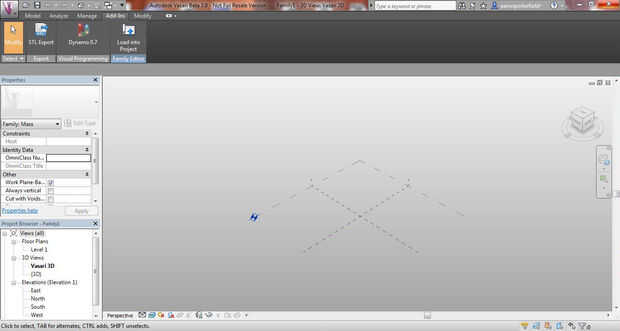

Comience descargando e instalando Vasari y dinamo. Cuando empiece a Vasari, el de la izquierda dirá proyectos y familias. Haga clic en el botón que dice "Nueva masa Conceptual". Abra la plantilla de "mass.rft" por defecto. En Vasari en la pestaña "Complementos", haga clic en el botón para dinamo.

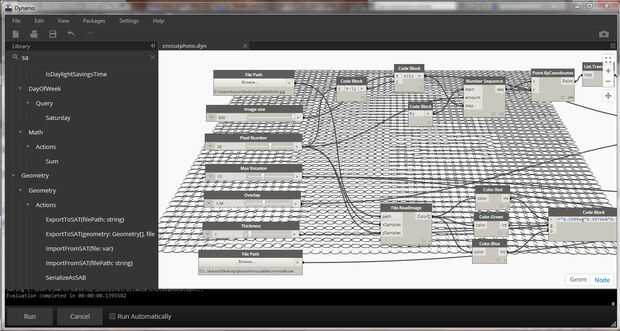

En la ventana de Dynamo, abra el cnccutphoto.dyn archivo (abajo).

Podrás ver el programa de gráficos para crear la imagen. Una imagen es leída por su rgb valores de píxel en una lista. Los valores rgb se convierten a valores de escala de grises. Estos valores se traducen en un rango de - x para x para nuestra rotación superficial. Se crea una cuadrícula que empareja el número de píxeles de la imagen y se crea un círculo en cada punto de rejilla. Entonces cada círculo gira en base a su valor correspondiente de la escala de grises. Ese círculo se saca como una superficie de Solidworks para hacer referencia a su forma y normal.

En el extremo izquierdo de la dinamo de archivo es todos los parámetros para crear su imagen.

El primer cuadro de la "Ruta del archivo" es donde se abrirá la imagen de archivo que desea crear. Asegúrese de que la imagen es cuadrada, tiene buen contraste en escala de grises, y el número de píxeles es uniforme (30, 50, 100 etc..). Usé una foto de mí mismo.

A continuación seleccione el tamaño de la imagen. Esto se mide en milímetros desde el centro del círculo a círculo.

Elija su número de píxeles. Esto debe ser el mismo número de píxeles en la imagen o uniformemente divisible.

El parámetro "Max rotación" es el máximo valor de rotación de la superficie por un valor de negro o blanco. 15 grados es un buen lugar para empezar.

"Superposición" establece el radio o los círculos. Es mejor que cada círculo superpuestos unos a otros completamente o no.

"Espesor" establecerá la distancia de extrusión para cada círculo. Esta será la profundidad de su corte (1mm es bueno).

Por último, el archivo tendrá que exportarse como un SAT. Establezca la pasada "ruta de archivo" en donde desea que se guarde y recuerde que debe mantener la extensión como ".sat". Cada vez que haga clic en ejecutar, se escribirá un nuevo archivo en ese camino.
