48 canales Mono / 16 canal RGB LED controlador (6 / 9 paso)

Paso 6: Versión 1 PCB Fix

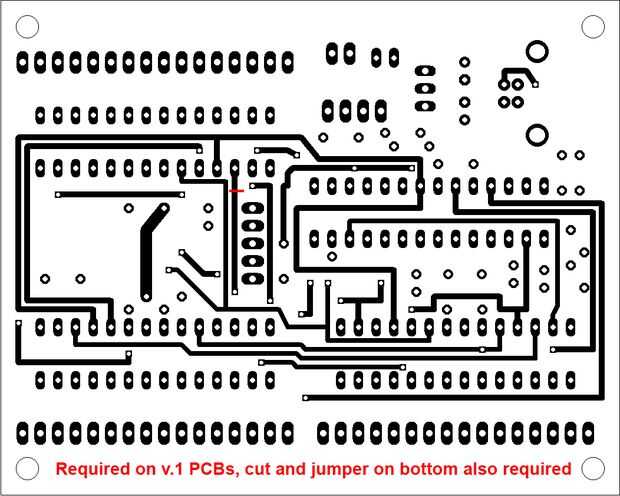

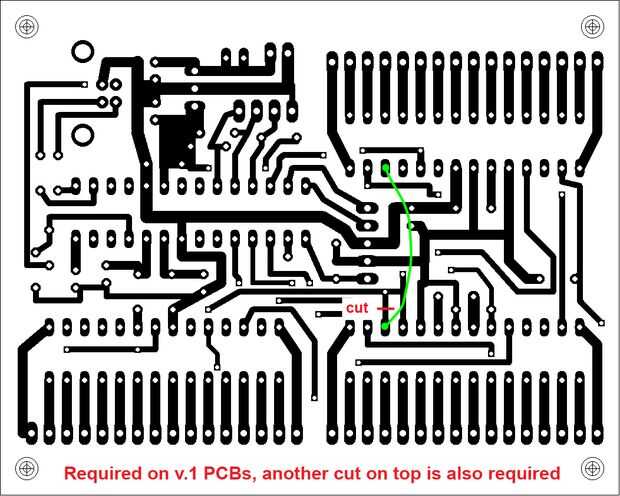

Debido a un lamentable error de la versión que 1 PCB requiere cortar un rastreo superior e inferior y un cable de puente instalado. Los PCB son enviados con los cortes necesarios ya hecho y comprobado. Si no está instalado este puente va a funcionar los primeros 32 canales pero no lo el pasado 16.

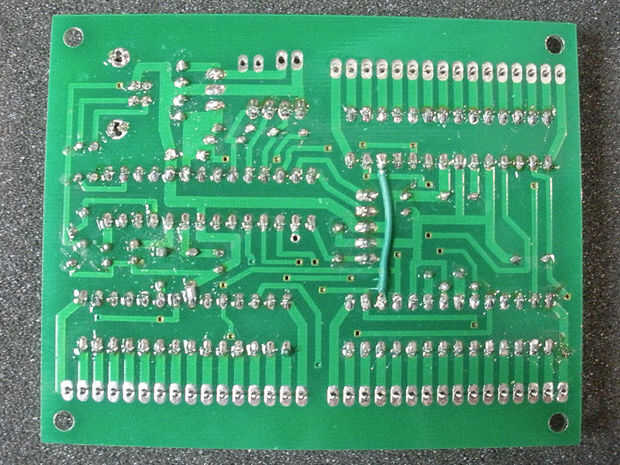

Después de instalación todas las piezas, desde la parte inferior de la PCB, soldar el cable verde incluido según el diagrama.
