Paso 6: Creación de prototipos escudo
Usted tendrá que soldar los pines de encabezado en el escudo para que coincida con las clavijas de encabezado en el Arduino.

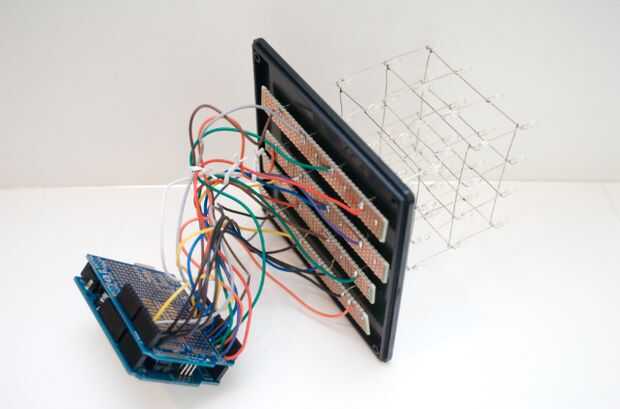

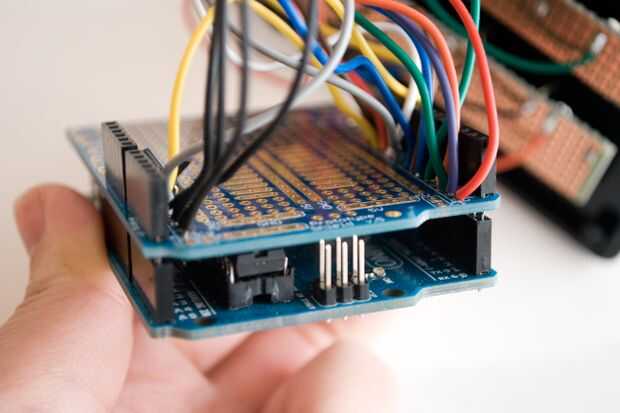

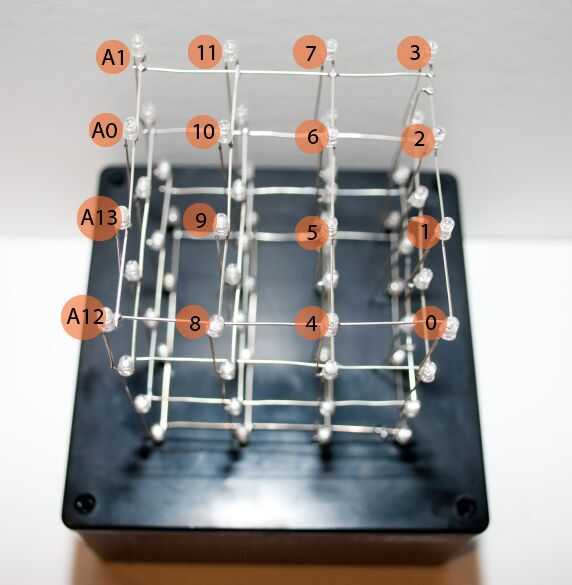

Después de soldar los pines de cabecera ahora necesitará colocar cada cable en la posición correcta para que el circuito puede trabajar. Si nos fijamos en el cubo de la parte superior siga el orden de las etiquetas de pin en mi foto y soldar cada cable al puerto correcto en el escudo de proto. (Cuadro 1) Luego suelde los alambres del cátodo a los puertos correctos. (Foto 2) No cometas mi error de soldar los cables del cátodo a tierra, que van en los pines de entrada analógicos. Yo soldado mis cables al lado de cada perno encabezado correcto para crear una conexión más fuerte en vez de enchufarlos directamente en la clavija. (Imagen 3)
Bien ahora todo listo con el cableado! ¡ Adelante, enchufe su escudo proto en su Arduino!
