4 x 4 x 4 actualización de cubo de LED con cambio de registros (74hc595) (7 / 12 paso)

Paso 7: Finalizar las fichas por sus puentes de soldadura

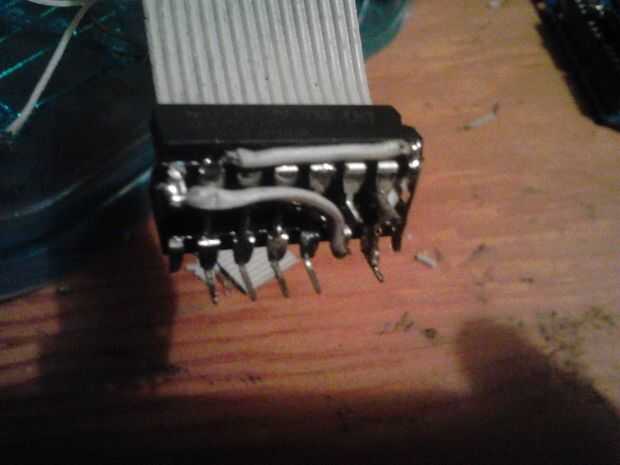

Ahora necesita algunos puentes para las virutas de soldadura, conecte el OE a gound(pin8) y el Señor hasta el positivo (16) y conectarse a los datos en el chip de primera QH (pin 9).  Cables de soldadura a la positiva, y negatvie lleva en las fichas, por lo que usted les puede conectarlo a arduino (suelda pernos para hacer más fácil conectar al arduino, pero también podría lata un alambre.

Aquí es una página web decente que encontré en otro sitio, es una ilustración bastante decente de shift 2 registros encadenadas juntas.  Puede que desee utilizar como referencia si sus fichas sobre un tablero de la soldadura, o no está seguro sobre cómo soldar los cables.

http://bildr.org/2011/02/74hc595/
