4 mecanismo de barras (3 / 3 paso)

Paso 3: Montar el aparato

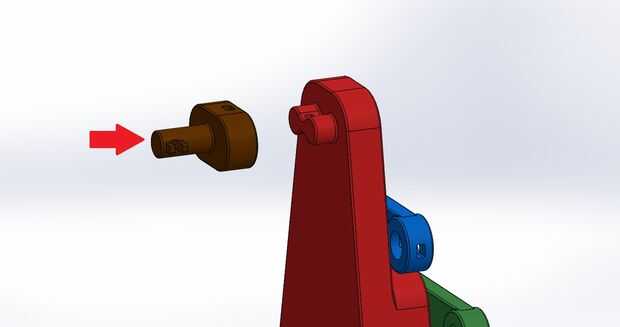

1. Introduzca el adaptador de biela-manivela en la base
2. Inserte 4 bar pin flecha en el adaptador de biela-manivela

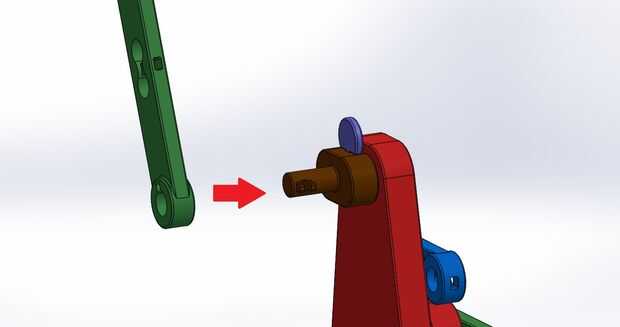

3. Inserte el acoplamiento 4" sobre el adaptador de biela-manivela

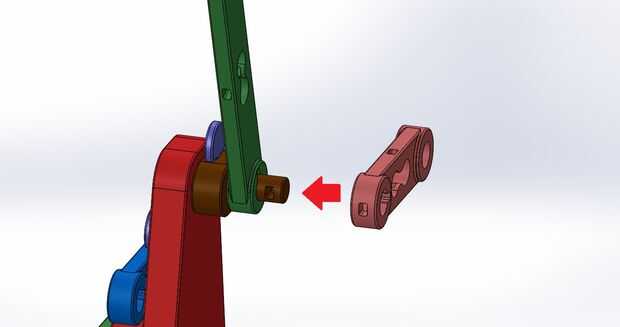

4. Inserte el acoplamiento de 2" sobre el adaptador de biela-manivela

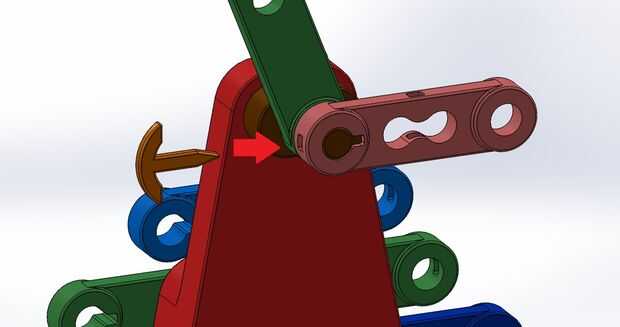

5. Inserte 4 bar pin flecha largo 2" acoplamiento

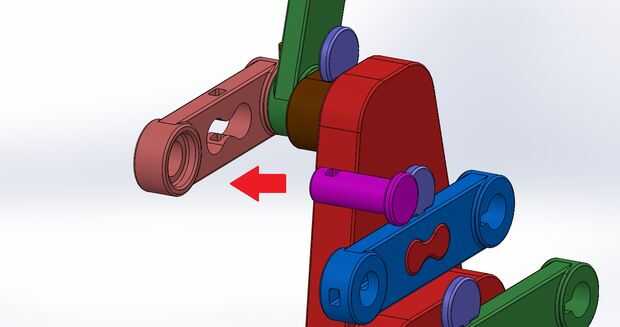

6. Introduzca los 4 bar eje de pivote en el acoplamiento de 2"

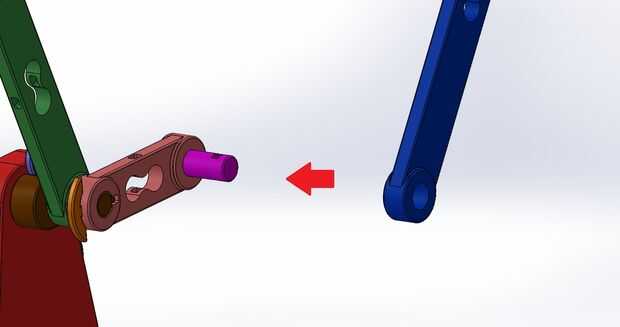

7. Inserte el acoplamiento 6" sobre el 4 eje de pivote de la barra

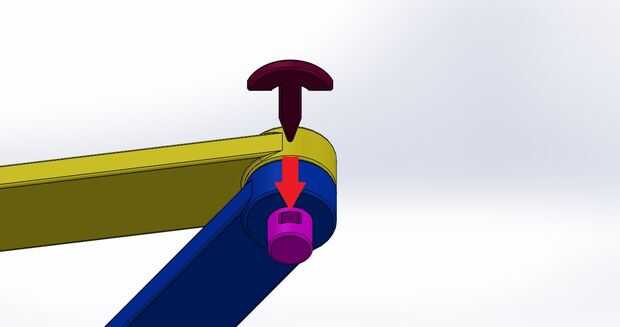

8. Introduzca los 4 bar pin flecha corta en los 4 bar eje pivote

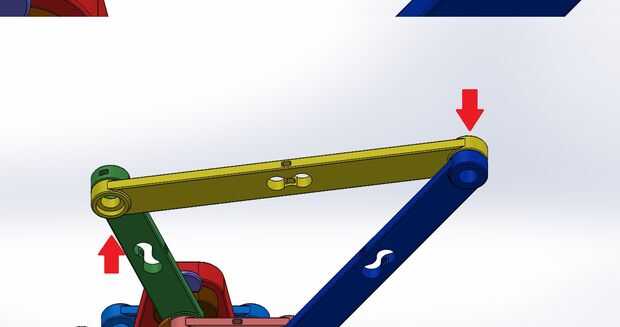

9. Coloque el acoplamiento de 7" para que se ajuste concéntricamente con las barras de acoplamiento de 4" y 6"

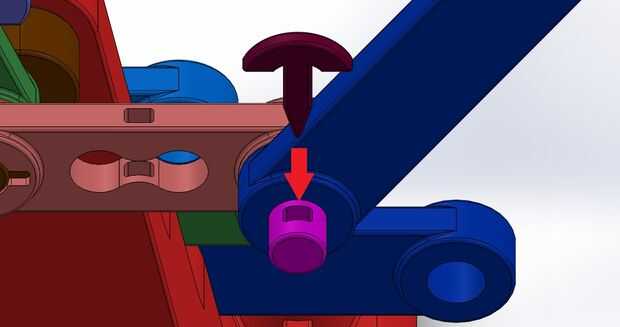

10. Introduzca los 4 bar eje de pivote en los orificios a través de las barras de acoplamiento de 7" y 6"

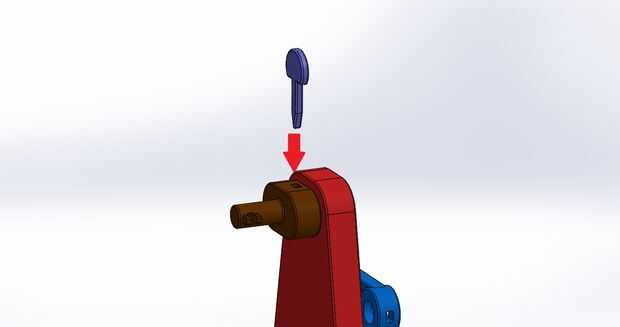

11. Introduzca los 4 bar pin flecha corta en el eje de pivote

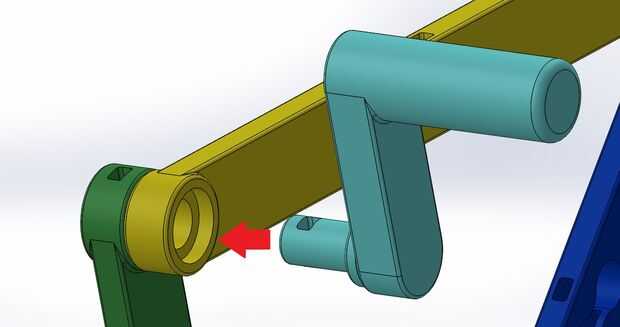

12. Introduzca los 4 bar mango entrada en las barras de acoplamiento de 7" y 4"

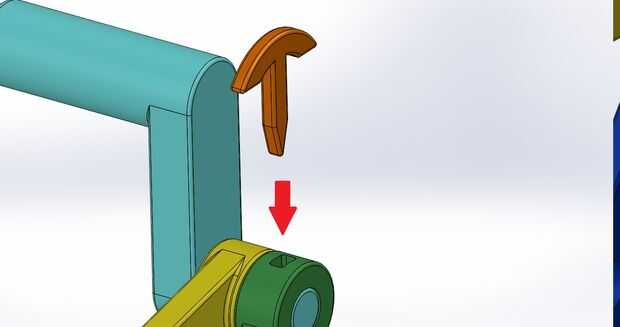

13. Inserte los 4 bar pin flecha larga 4" acoplamiento barra y entrada mango cuadrado a través del orificio

(Todas de las siguientes configuraciones se toman desde la perspectiva de la base hacia el texto "cuatro barra acoplamiento.")
Configuración de la manivela del eje de balancín.
Tenga en cuenta que la vinculación de la base de esta configuración es la barra de acoplamiento de 6", la barra de la izquierda es que el acoplamiento de 2" la derecha de la barra es la barra de acoplamiento de 4".

Config de la manivela del eje de balancín.
Tenga en cuenta que la vinculación de la base de esta configuración es la barra de acoplamiento de 6", la barra de la izquierda es la barra de acoplamiento de 4", el de la derecha es la barra de acoplamiento de 2".

Configuración de eje de balancín balancín.
Tenga en cuenta que la vinculación de la base de esta configuración es la barra de acoplamiento de 7", la barra de la izquierda es la barra de acoplamiento de 4", el de la derecha es la barra de acoplamiento de 6".
