4.0 de la máquina de mármol (5 / 6 paso)

Paso 5: Juntándolo todo

Tomar el más largo de los dos paneles verticales y coloque los dos paneles laterales. Hay una muesca hasta la mitad que debe fijarse firmemente. Es más fácil alinear primero y luego gire el panel en su lugar a través de las muescas de la parte superior dos.

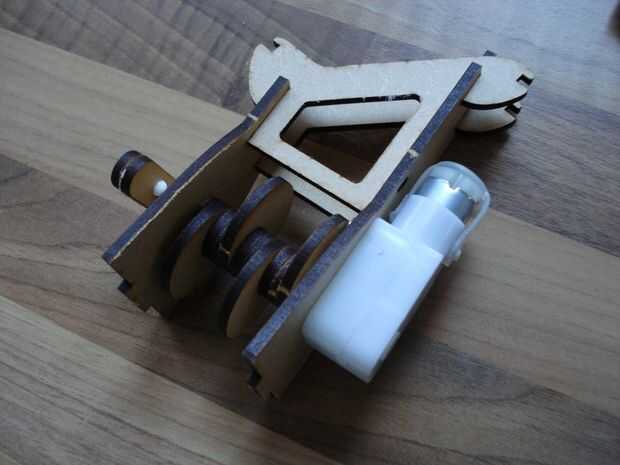

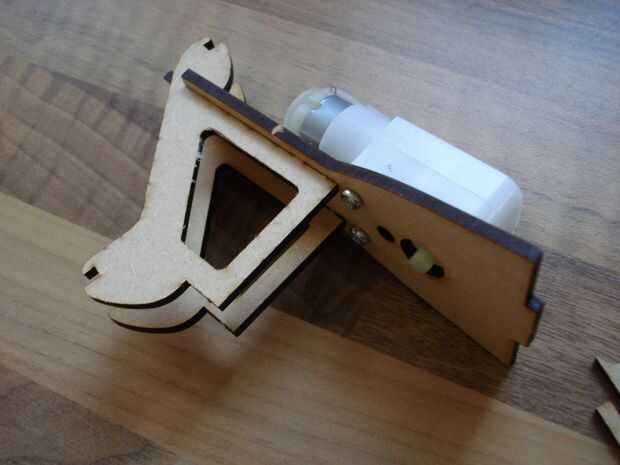

Coloque el eje con las levas en el marco de trabajo, alineando el extremo del eje con el eje del motor. Al girar el eje debe girar el motor.

Coloque el segundo panel vertical a los lados, asegurándose que el eje pasa por el agujero en el medio. En esta etapa puede pegar el mango en el árbol de levas.

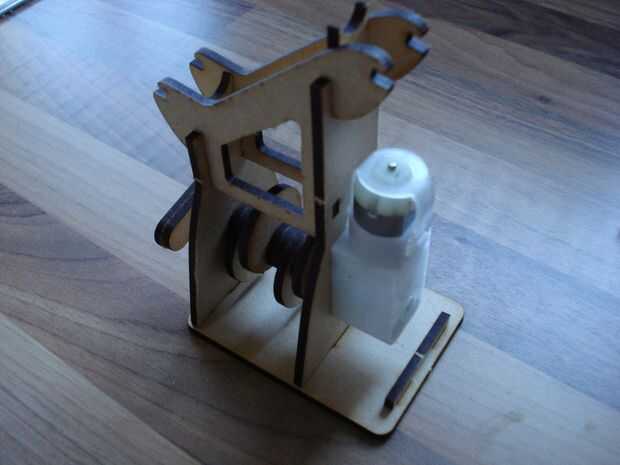

Monte el marco entero sobre el panel de base. Hay una cerca pequeña pieza que también se inserta en la placa base, que se utiliza para sostener la caja de batería.

Inserte los 4 pasos hacia el árbol de levas, deberían ser libres para subir y bajar. Si son rígidas puede lijar un poco los lados de los pasos.

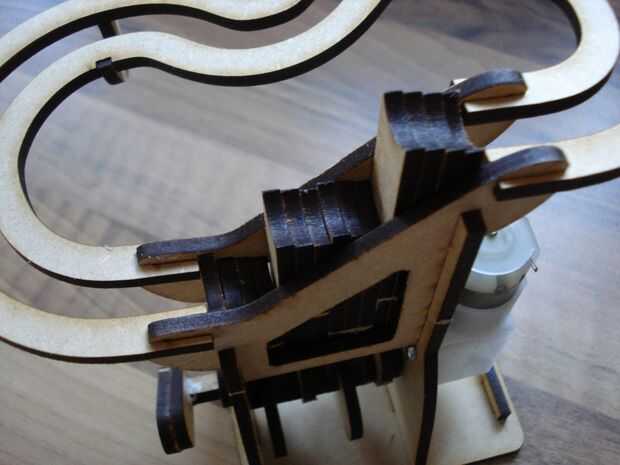

A partir de la parte superior de la escalera, piezas de pista de slot los dos en sus mitades de acoplamiento. Esto dejará la pista hacia arriba. Suavemente la parte inferior de la pista de la curva abajo hacia la parte inferior de la escalera y engancharlos en las ranuras de otras. La máquina ahora debería estar lista.
