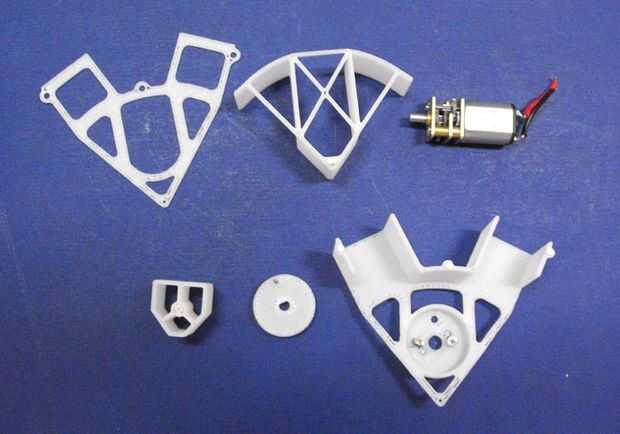

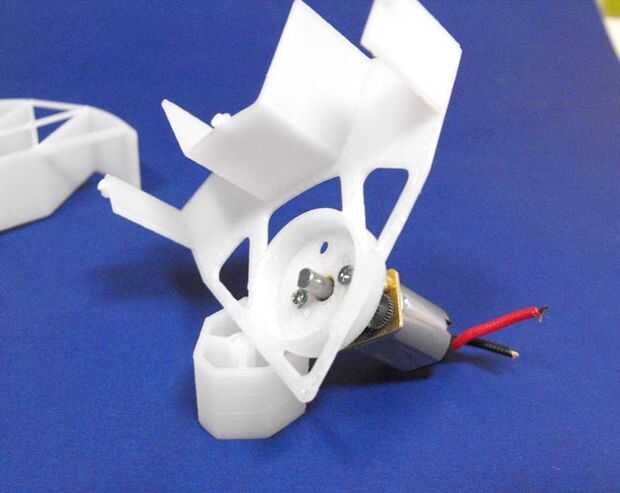

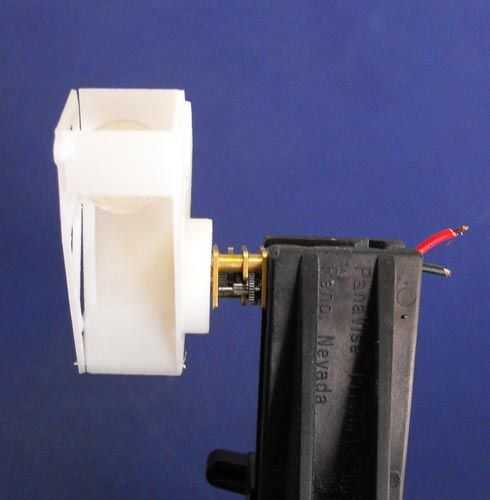

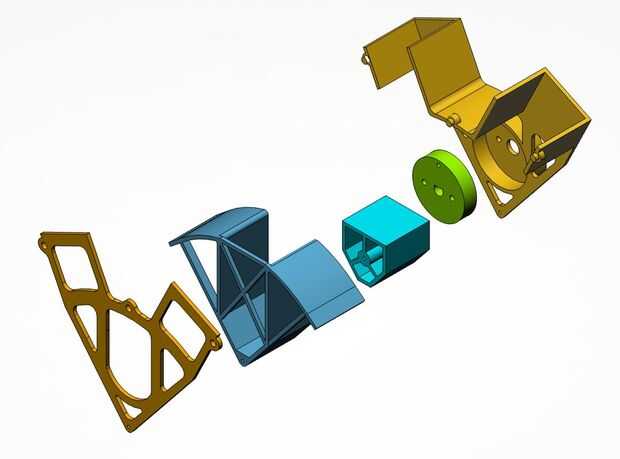

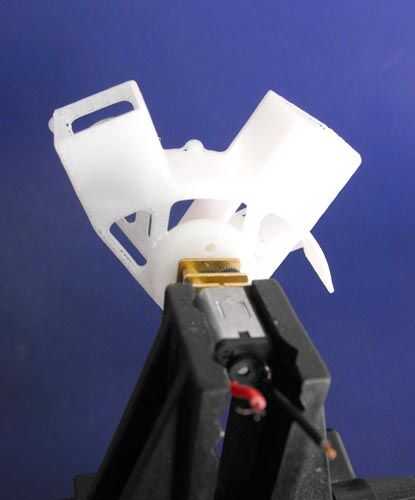

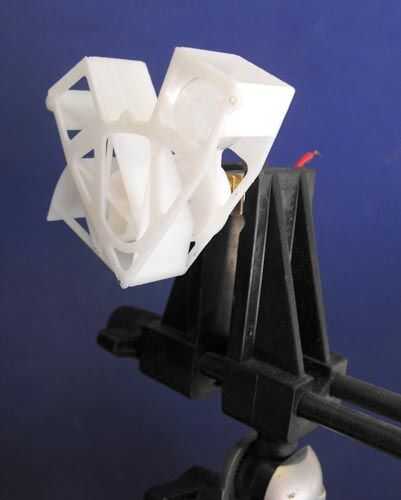

El modelo fue diseñado con Autodesk FREE software 123D e impreso de plástico ABS en una impresora up3D. Las piezas snap a presión ajuste nubs, y pedacitos de clip actúan como pivotes en las partes móviles. Un pequeño motor de engranaje montado en la parte posterior del dispositivo hace el giro.
Los archivos de este proyecto están disponibles en 123Dapp.com

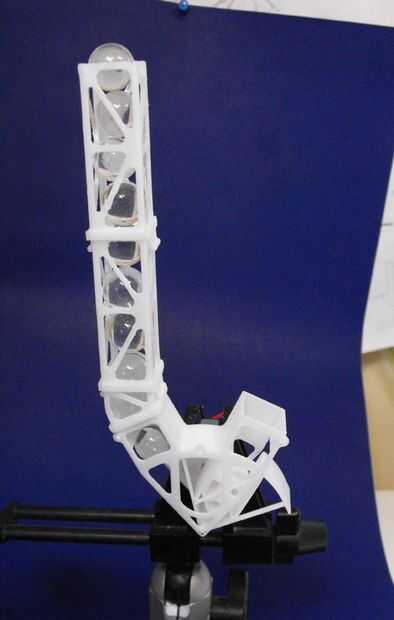

Hace unos años me encontré en el sitio web más dulce que existen, woodgears.ca. Este sitio alberga una ecléctica mezcla de madera y proyectos complejos de ingeniería máquinas de mármol. En el núcleo de algunas de estas máquinas es un dispositivo llamado una mármol bomba que utiliza un pistón para tomar canicas a través de un agujero y luego empujarlos hacia arriba a través de otra.
Yo fue golpeado por la simple novedad del gadget y he tenido el concepto de balanceo alrededor de mi cabeza desde entonces. Puesto que primero lo vi he estado trabajando en mi propia versión esporádicamente y por último tener algunos resultados vale la pena presentar. Espero eventualmente construir una máquina más elaborada de madera con esta bomba muy en su núcleo. También tengo una idea para algunos modular, modelo tren pista estilo canales que podrían rompieron juntos y agregan a la bomba.

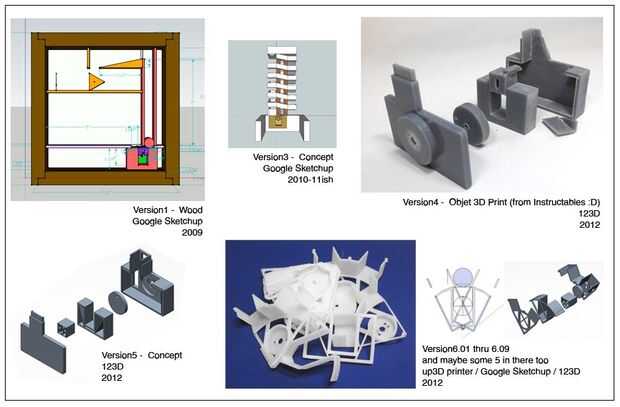

Me llevó varios prototipos impresos madera y 3D para llegar a este punto, cada uno había eliminado un problema desde el diseño pasado antes de él y finalmente funcionó hacia fuera cosas a ir mal. Para empezar fui a woodgears.ca y miraba y miraba los ejemplos en esta página hasta que el concepto finalmente se filtró en mi cabeza lo suficiente para mí empezar a diseñar. Puesto que había no hay dimensiones que necesitaba para empezar de cero; He pedido un pequeño cubo de mármoles y utiliza su tamaño como base para el resto del diseño.
(PS si nunca han tenido el placer de jugar con un cubo de canicas, mi amiga estás perdiendo!)
Puesto que mis canicas eran 14,25 mm de diámetro que sabía que el pistón tendría que viajar mucho para poder bajar el mármol y tener espacio libre. Eso condujo a la cam (la parte circular del motor y el pistón) que necesitan un radio 7.125 para mover el pistón esa distancia. Tener el tamaño de la cam descubrió era capaz de girar para encontrar la distancia más lejos que el pistón viajaría a la izquierda y derecha. Que medida me dio los ángulos necesarios para agregar los ejes de entrada y salida en los lugares correctos. Con esas medidas figuradas el resto del diseño sólo cayó en su lugar y completé el modelo mediante la deformación de los tamaños de las piezas móviles para darles .2mm separación entre sí. Después de media docena de prueba impresiones y refinamientos Finalmente conseguí esta versión trabajo y presentable.

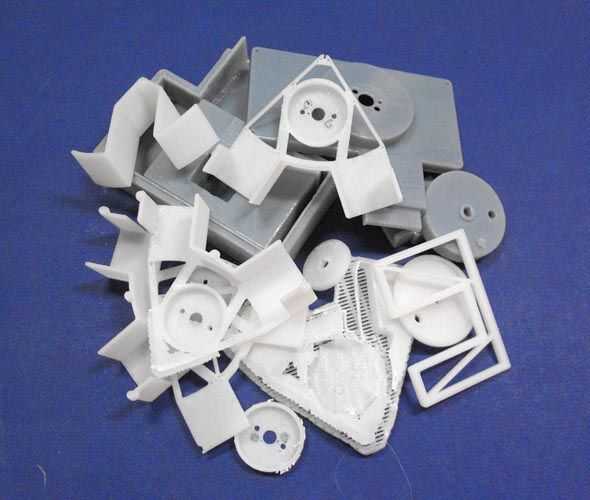

Durante ese proceso de creación de prototipos he probado también las limitaciones de la impresora 3D con el diseño de piezas muy delgadas. Algunas de las primeras versiones eran demasiado delgadas y agrietaría o tenían detalles demasiado pequeños para ser impreso. Estos errores poco realmente me ayudó a determinar cómo hacer el modelo como fino y ligero como sea posible (usar menos material), pero todavía lo suficientemente fuerte para trabajar. Encontré que un mínimo 1mm de espesor de pared es ideal, y que era mejor usar .2mm como un incremento de la base del diseño (.2mm es el tamaño del detalle mínimo impresoras). En lugar de una pieza de 1,5 mm de ancho, yo en su lugar haría 1.6 mm, un múltiplo de.2 mm.
Hubo un tiempo hace mucho tiempo que habría necesitado una decentemente surtida tienda de máquina para hacer algo de esto pequeño y preciso, a diferencia de la tarde de la impresión y viendo los reestrenos que tomó realmente en el mundo moderno de hoy. Pronto para ser olvidado son los días de necesidad de un CNC $10k para hacer piezas de precisión cuando en cambio se puede simple golpe "Imprimir".
Gracias por revisar mi proyecto, no dude en utilizar el diseño y los archivos que quieras.
Por favor comparte tus resultados!
Trabajos con mármoles de 14,25 mm diámetro.
Información del modelo

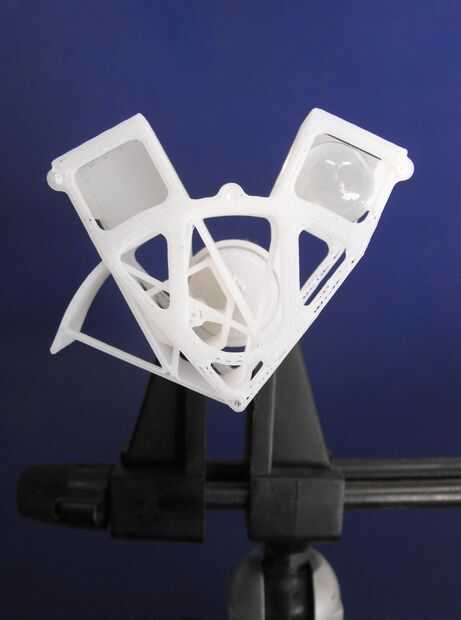

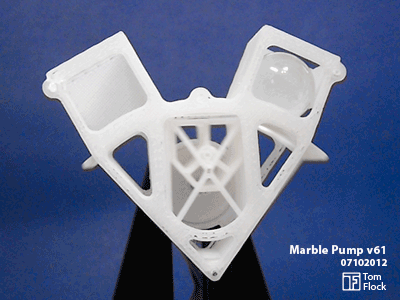

Bomba de mármol v61
2,91 cm W x L cm 5,92 x H cm 5,63
Volumen = 96.989 mm3
Materiales y herramientas utilizadas:
Software del diseño de Autodesk 123D (www.123Dapp.com)

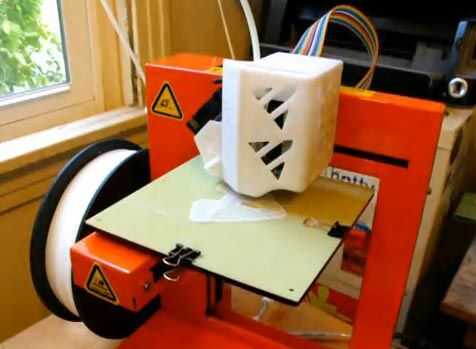

impresora 3D personal up3D (www.up3Dusa.com)
Pequeño motor engranado, que se encuentran en Solarbotics, Sparkfuny dentro de ciertos "destornilladores especiales".
Clips de papel, estándar metal desnudo, .8mm diámetro

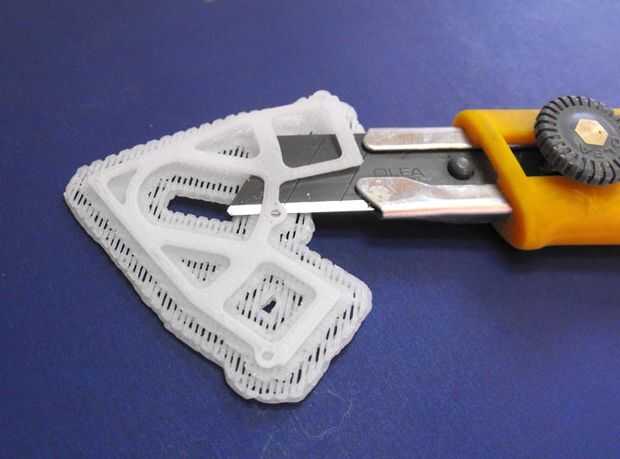

Cuchilla, cortadores de alambre y un puñado de otras herramientas pequeñas no vale la pena mencionar.
Wee tornillos poco
