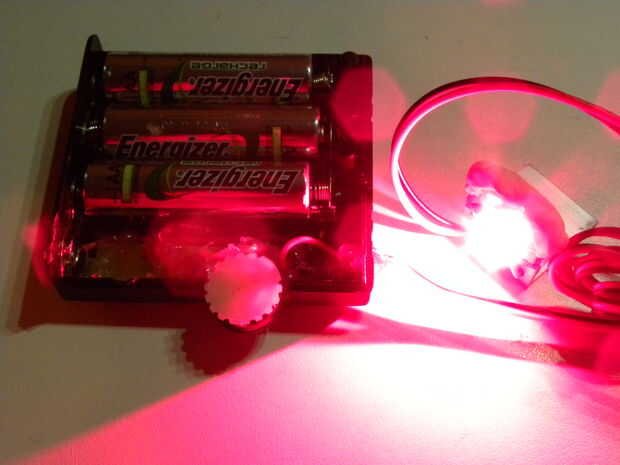

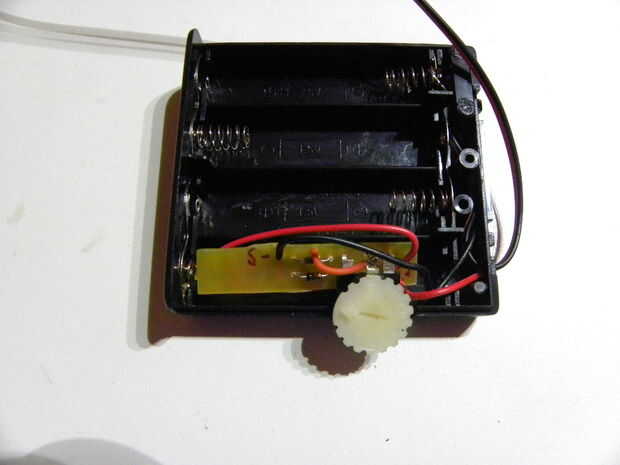

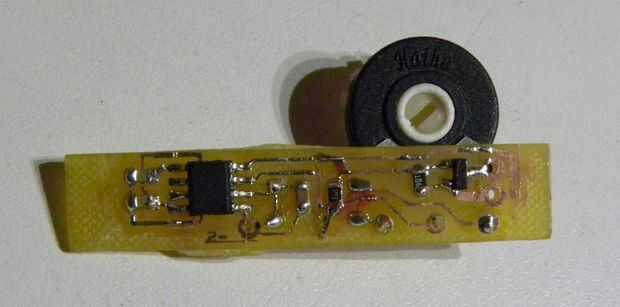

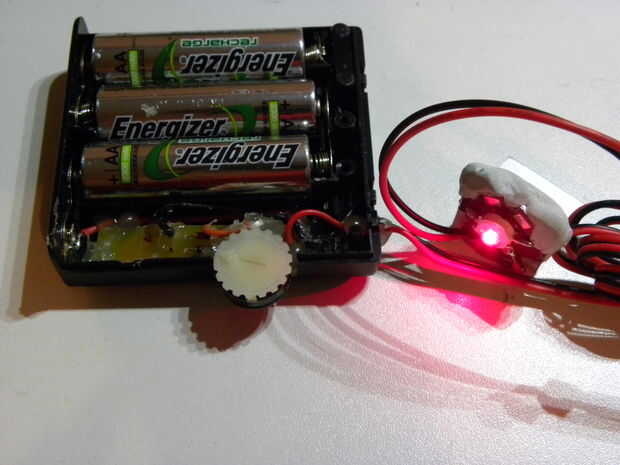

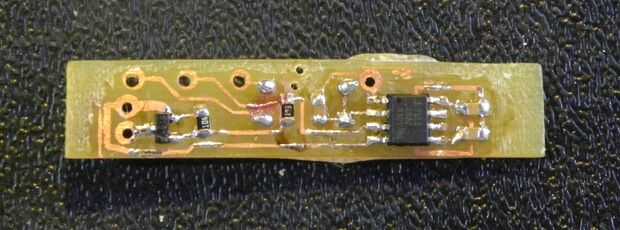

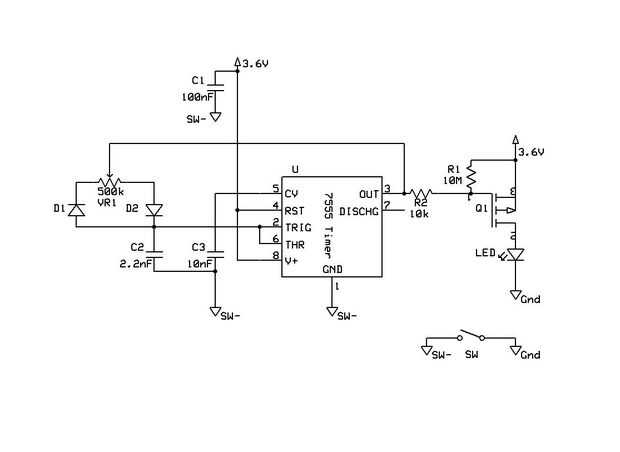

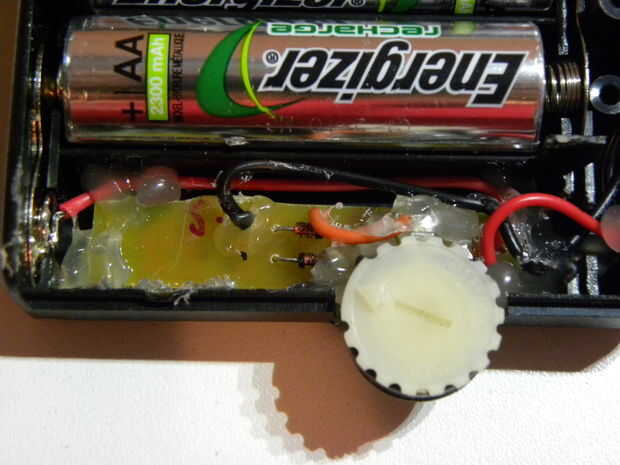

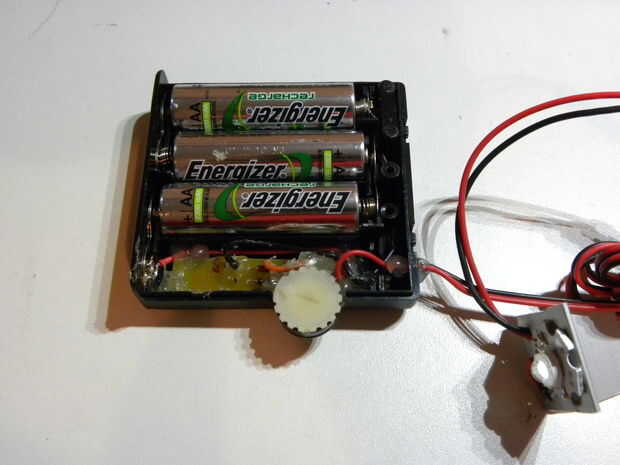

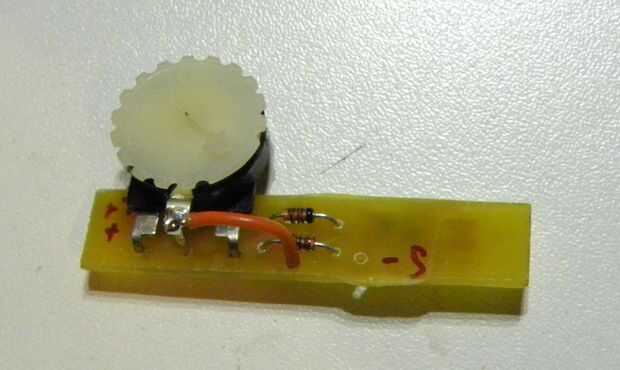

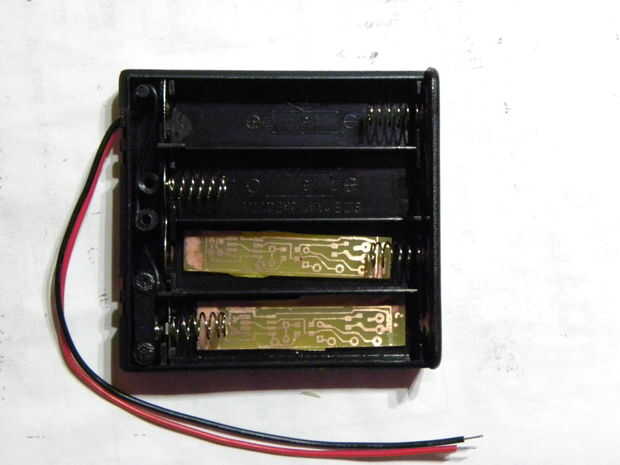

En este circuito he usado componentes SMD que permitió a la Junta a pegar a una ranura de la batería de un portapilas de 4 AA. El pequeño interruptor del titular fue utilizado para accionar el temporizador 7555. Porque necesita más corriente para el LED, había soldado tierra directamente a la fuente de lo MOSFET.
Puesto que fueron utilizados solamente componentes de baja potencia, la batería puede durar meses si usted accidentalmente deja el interruptor en el LED de desconectado o atenuado al cero por ciento de brillo. Eso es si se utilizaron baterías autodescarga baja. UA solo 250 se utiliza en modo de espera.

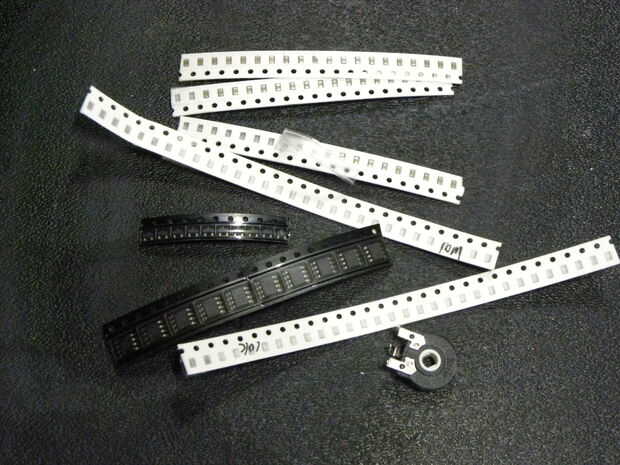

Materiales
- IRLM6402 o AO3401 SMD canal-p MOSFET (paquete SOT-23)

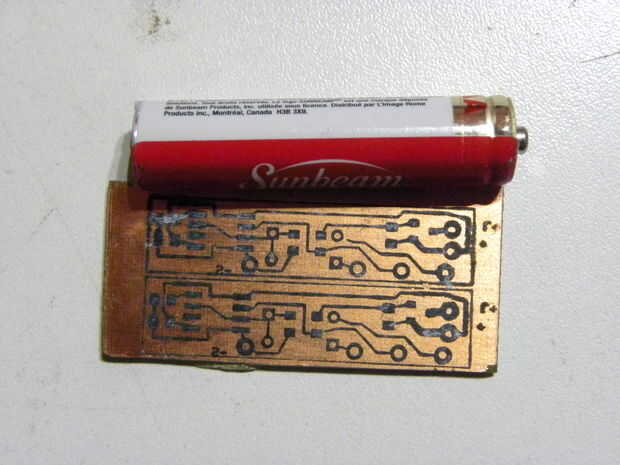

- Tablero revestido de cobre
- temporizador 7555 (paquete de SMD)
- 2.2nF, 100 nF y 10 condensadores nF (paquete 0805)
- 10 k y 10M de resistencias (paquete 0805)
- Diodos 1N4148 2
- potenciometro de 500 k con esfera
- Compartimiento para 4 pilas AA
- conector de 2 hilos

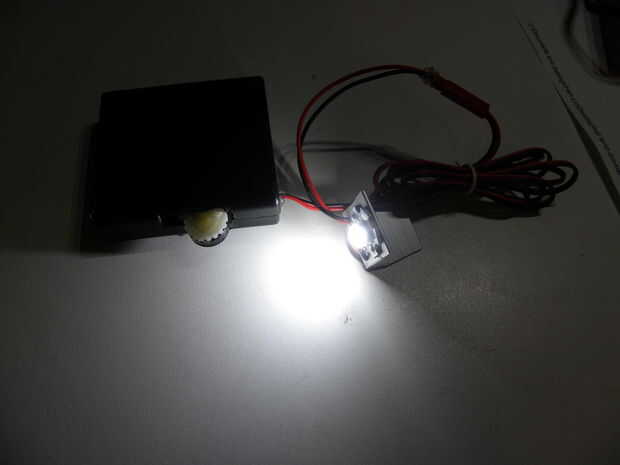

- 3W LED (cualquier color) con disipador de calor
- Lente del LED (opcional)
- Velcro (para sujetar el disipador de calor a un sombrero)
- resistencia de 2W de 2 ohm (necesario si utiliza LED rojo o amarillo)
- tubos termoencogibles
- cable de 2 hilos (3 a 4 pies)
