3M deshumidificador Tibbo proyecto sistema de control

inviernos de Taipei pueden obtener bastante húmedos, con humedad fácilmente llegar a 80%! Deshumidificadores estándar son grandes en la lucha contra la humedad en el aire, pero tienes que vaciar constantemente sus tanques de agua. Además, nuevas regulaciones de seguridad requieren los deshumidificadores con cronómetros que les impide correr todo el día.

Visité nuestra tienda de mejoras locales en el hogar y encontró un modelo de deshumidificador de 3M que se puede enganchar a una tubería de agua. No vaciar el tanque de agua! Por desgracia, todavía había el problema de reiniciar la máquina manualmente, como que funcionaría sólo durante 16 horas a la vez.

Hizo cargo de esto usando nuestro dispositivo de TPS2L. Este producto pertenece a la familia del Proyecto sistema de Tibbo (TPS). El TPS usa Tibbits, que son casas de módulos de I/O en cáscaras plásticas codificadas por colores.

A "botones" en la máquina he utilizado Tibbit #3-1. Cada tal Tibbit tiene un par de transmisores de baja potencia. En mi proyecto estoy "presionando" dos botones - "poder" y "modo" - por lo que basta con un solo relé Tibbit. Relés se conectan en paralelo con los botones reales del deshumidificador.

Para el sentido de estado de la máquina usé Tibbit #4-1 (dos entradas optoaisladas). Percibo el estado de un solo LED--"alta velocidad". El lado del LED del opto par interior Tibbit #4-1 está conectado en paralelo a la "alta velocidad" LED en el panel del deshumidificador.

También enchufé Tibbit #10 (12V -> regulador de potencia de 5V). Los cables están conectados a través de la Tibbit #20 (9 bloques de terminal).

La configuración de hardware para el sistema de TPS2L puede encontrarse aquí (Desplácese hacia abajo hasta encontrar el "3M_dehumidifier_control" proyecto): www.tibbo.com/buy/tps/tpc.html

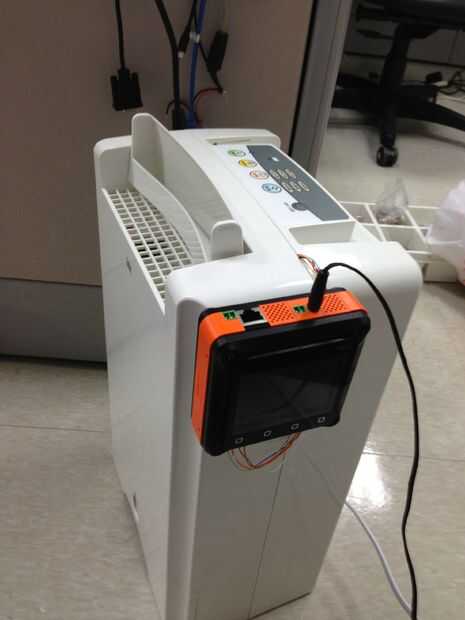

Usé el dispositivo de TPS2L más caro (con la pantalla LCD y teclado). Puede ejecutar el proyecto en la TPS2, que es mucho más barato. El LCD y el teclado están allí para mis futuras mejoras.

El correspondiente proyecto de BASIC de Tibbo es aquí: www.tibbo.com/basic/resources/dehumidifier_control.html

Los pasos...
