3D impreso reloj rotatorio (7 / 17 paso)

Paso 7: Preparación de la electrónica

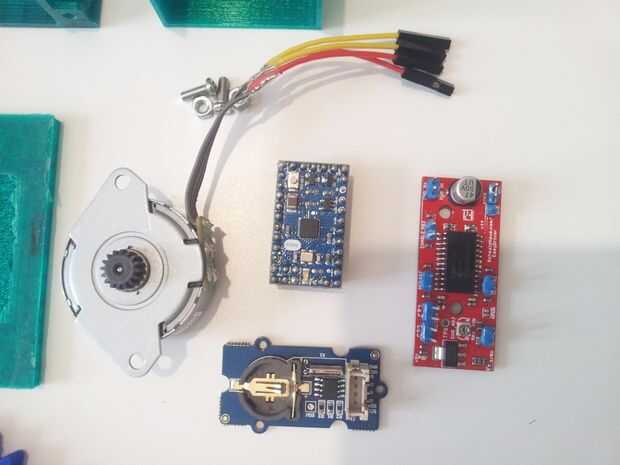

Toda la electrónica utilizada en este proyecto es fácil de encontrar, y hay un montón de ejemplos y tutoriales sobre cómo utilizarlos, así que esto debería ser fácil.

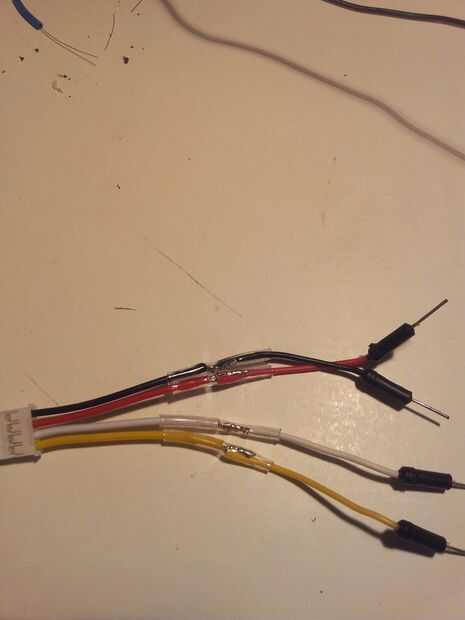

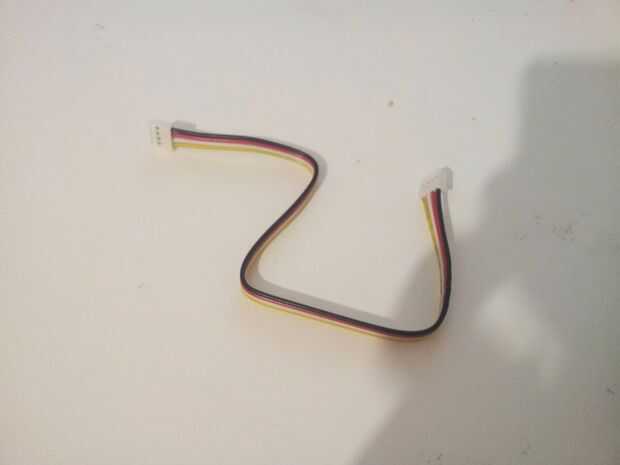

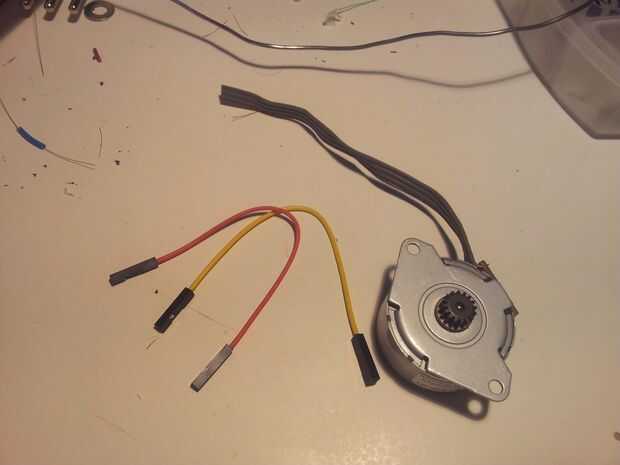

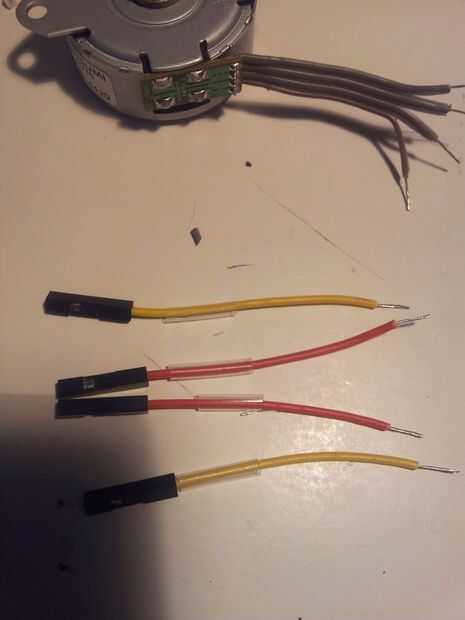

  1. Corte los cables a la longitud correcta

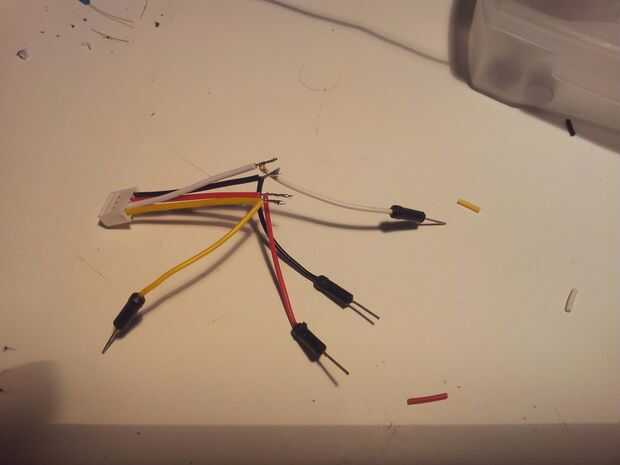

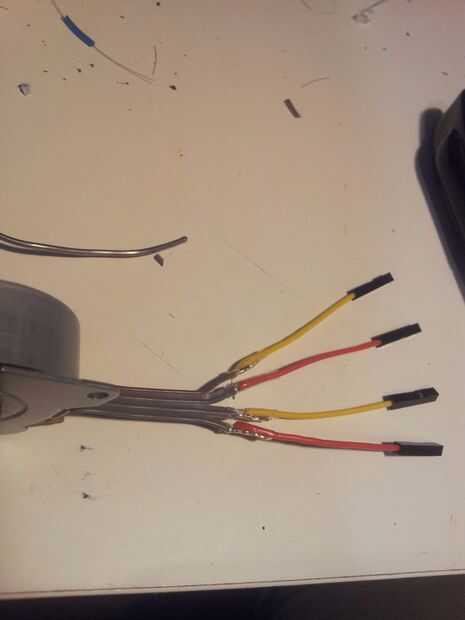

  2. Todas las cabeceras de la soldadura

  3. Comprar una batería para el RTC (mina no funciona sin ella). Necesita una pila 3V CR1225 .

  4. No te olvides de aislar.

Entonces tienes que conectarlos todos juntos.

RTC Pines de Arduino
SCLA5
SDAA4
EasyDriver Pines de Arduino
dir3
paso2

Obviamente, no se olvide de conectar Vcc + 5V y GND a GND ;)
