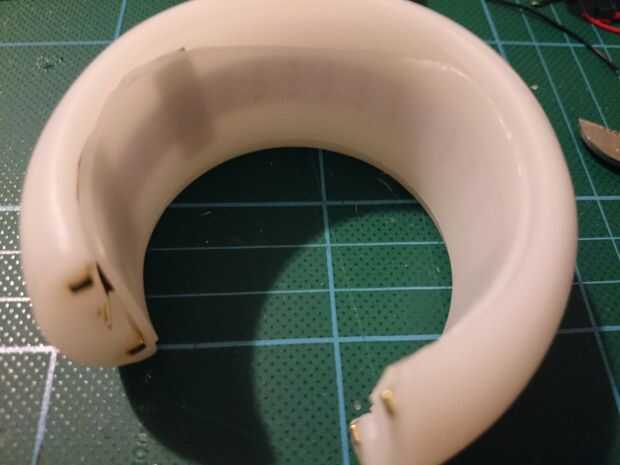

3D impreso pulsera LED con sensor de movimiento (3 / 5 paso)

Paso 3: electrónica

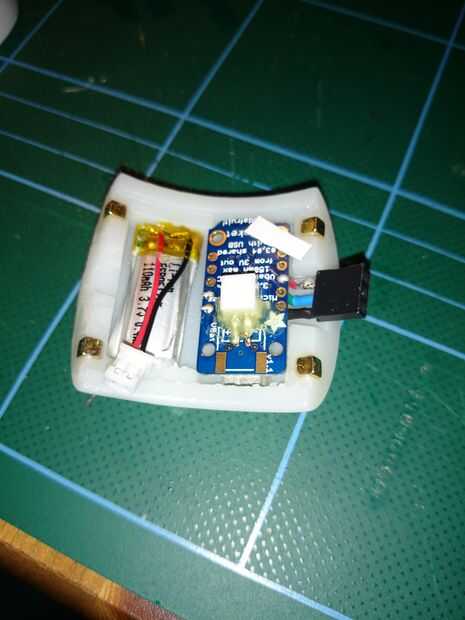

  • Baratija - 3.3V lógica
  • Tira de LED/M Neopixel 144
  • Batería de Smal (~ 110 mAh)
  • Imanes de neodimio (3 mm)
  • Sensor de acelerómetro/brújula de FLORA - LSM303

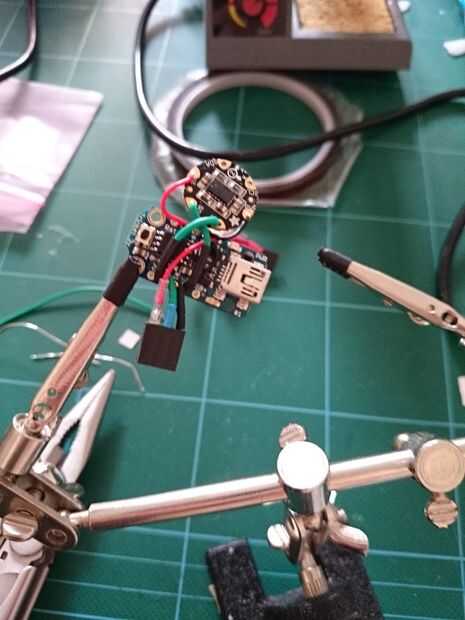

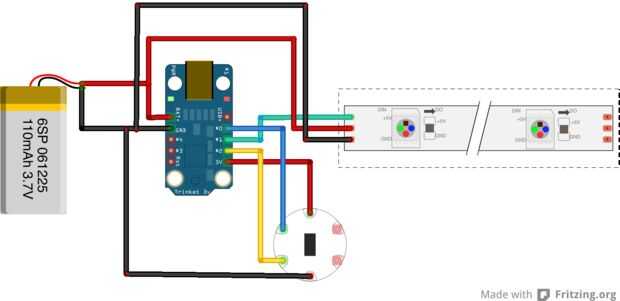

Conecte la banda llevó a D1 a uno de los pasadores de baratijas, que uso el pin 1 y conectar + 5v al positivo de la batería y GRD a negativ. Para conectar el acelerómetro usar patillas 0 para SDA y 2 para SCL.
