Paso 3: Diseño e imprimir su cono de nariz y las aletas
Utilicé un diseño cónico y un sistema de recuperación de pelota de ping pong para un 20oz botella de Soda aquí, y eso es lo que los abajo instrucciones generará para usted. Dicho esto, no hay razón para que usted pueda hacer lo mismo. Se dispone de una amplia variedad de formas de cono de nariz del cohete, y este aspecto de su diseño tendrán un efecto significativo sobre su aceleración debido al arrastre. Hacer un poco de investigación en línea y utilizar su propia creatividad para idear alternativas.
* Nota-estas instrucciones asumen cierta familiaridad con el TinkerCad. Si no está familiarizado con él, crear una cuenta gratuita y a través de los tutoriales disponibles. No tomará mucho tiempo, y aprendes mucho.
- Inicie sesión en TinkerCad y abrir un nuevo diseño.
- Seleccione la forma de cuña desde el menú geométrica y arrástrelo hasta el plano de trabajo.
- Consulte sus datos de raíz y palmo
- Cambiar la altura de la cuña a su medida de raíz
- Cambiar la longitud de la cuña a su medida del palmo
- Cambiar el ancho de la cuña a 1mm
- Seleccione la forma de cuña que apenas ha modificado y copiarlo dos veces
- ¡ Felicidades! Que acaba de hacer su aletas.
- Ir al menú de generadores forma
- Seleccione comunidad
- Navega hasta encontrar la forma llamada "Hi-Res tubo embudo por Antonio Graglia"
- Haga clic en la estrella para agregar a tus favoritos
- Buscar una segunda vez hasta que encuentre la forma llamada "Tubo por Elkniwt2"
- Haga clic en la estrella para agregar a tus favoritos
- Vaya a su menú de favoritos y arrastre la forma de embudo a su plano de trabajo
- Usando el control deslizante, cambie su opción de diámetro inferior a un poco mayor que el diámetro de la botella en milímetros
- Usando el control deslizante, cambie su opción de diámetro superior a 20mm
- Usando el control deslizante, cambie la opción de grueso de pared a 1mm
- Para una botella de refresco de 20 onzas su altura será de unos 50mm (para otras botellas tendrás otras alturas, tendrá que ver lo que parece justo a usted. A partir siendo su altura igual a su diámetro es una buena manera de empezar.)
- Ve a tu menú de favoritos y arrastra la forma de tubo a su plano de trabajo
- Usando el control deslizante, cambie la opción de diámetro interna para dentro de aproximadamente 1mm de diámetro externo, que debe ser de 20 mm.
- Para un 20oz botella de refresco utilizar una altura de 20mm, pero puede usar cualquier altura deseada como la altura total cabe dentro de su especificación de altura determinada en el paso 3.
- Coloque el tubo en la parte superior del embudo (Asegúrese de que el tubo está conectado al túnel)
- Utilizando el centro de herramienta (en el menú de ajuste) Alinee el tubo con el embudo
- Seleccione ambas formas y les
- Vaya a su menú de favoritos y arrastre otra forma de embudo a su plano de trabajo
- Usando el control deslizante, cambie la opción de grueso de pared a 1mm
- Usando el control deslizante, cambie la opción de altura a 5mm
- Su diámetro superior debe ser de 30mm y el diámetro de fondo debe ser de 20mm
- Coloque la nueva forma de embudo en la parte superior su forma ya agrupada
- Utilizar la herramienta alinear para centrar la nueva forma de embudo en su forma ya agrupada.
- Seleccione ambas formas y agruparlas.

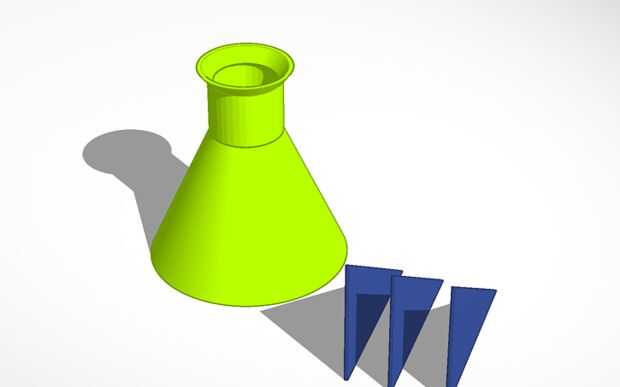

- Felicidades ha diseñado sus aletas, cono de nariz y sistema de recuperación.
- Haga clic en el menú de diseño
- Haga clic en descargar para impresión 3D
- Seleccione .stl
- Abierto en el Software de la impresora 3D
- Imprimir
