3D impreso Motor paso a paso (5 / 8 paso)

Paso 5:

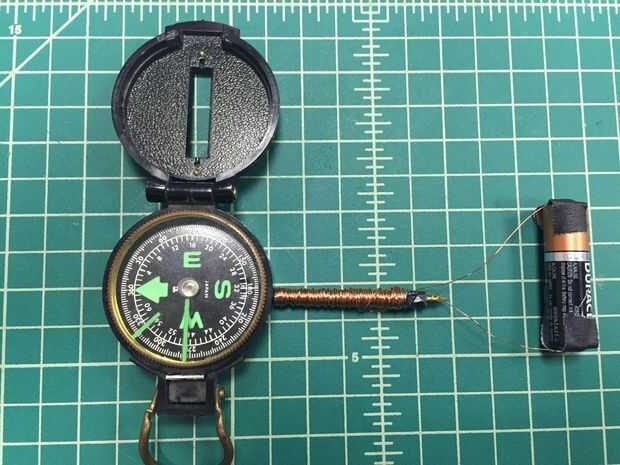

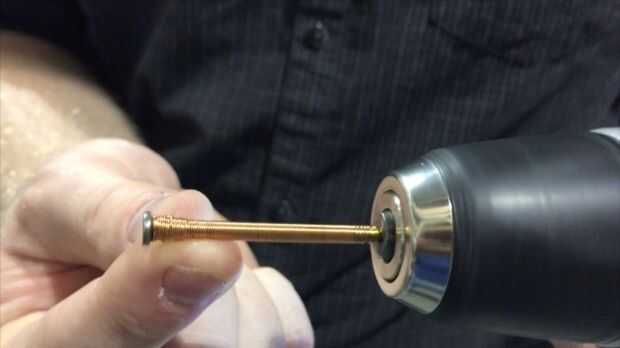

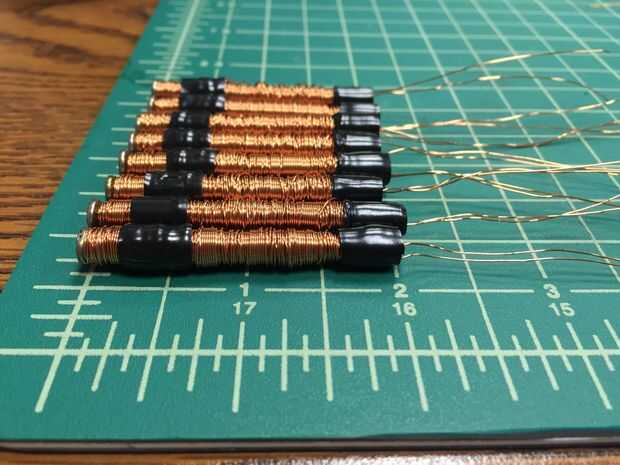

Cortar 9 piezas de alambre hasta 25 pies y el viento con un taladro. Utilice una brújula y una batería para determinar la configuración necesaria para darle al polo sur a la cabeza del clavo. Utilice un marcador o tubería para marcar el cable negativo de sus electroimanes del encogimiento del calor. Envuelva las secciones de los electroimanes con cinta aislante donde se entran en contacto con la carcasa del estator. Esto sirve dos propósitos. Asegura firmemente los electroimanes en lugar y también aísla la vivienda de cualquier calor que puede producir la bobina. Los pares de bobina dibujan aproximadamente 1 amperio con la fuente de alimentación de 5V que estoy usando. Los transistores que elegí mango utilizando una alimentación de 12V suministrar las bobinas dibujan unos 3 amperios de. El problema con la fuente de tensión más alto es que si lo dejo correr un poco, las baterías comienzan a calentarse.

ADVERTENCIA:

He diseñado esto en una fuente de alimentación 12VDC 5. Si usted decide alejarse fuera del camino trillado, usar ley de Ohm para determinar qué bobinas de tamaño que desee. V = I * R

Recuerde que las bobinas menos de tu bobina, cuanto menor sea la resistencia va a ser. Si no tiene cuidado, sus bobinas tirón más corriente de la fuente de alimentación o transistores pueden manejar y le suceden cosas malas.
