Paso 5: Intente 3: el casquillo personalizado
Un casquillo personalizado
Había tomado un taller de impresión 3D, y recientemente había aprendido el software, llamado Tinkercad, por lo que considera un buje de diseño personalizado de impresión de modelado en 3D fácil de usar. Pero dejar de lado esa idea pensando que el material estándar de impresión 3D, PLA, era demasiado rígido para ello. Unas semanas más tarde, tuvo otro taller de impresión 3D y aprendido de Ninjaflex, un material flexible de impresión 3D que había llegado a ser fácilmente disponible. Así que decidí crear un casquillo personalizado impreso 3D. Este sería mi primer proyecto de impresión 3D.
Mediciones de
La parte más difícil fue medida. Empecé por la medición de la espuma del buje con sus sangrías comprimidos. Luego hice ajustes.
Que jugó con Ninjaflex, tuve una idea de sus propiedades. Sabía que era definitivamente más rígido que el buje de mi espuma, así que lo siguiente que hice fue agrandar el agujero central. Como el casquillo de la espuma tendría que estirar sobre el eje. También redujo el espesor del diseño porque sabía que él no comprimir tanto como el casquillo de la espuma. Decidir cuánto ajuste a estos cambios de dimensión era esencialmente una suposición inteligente basada en mi conocimiento de las diferencias entre los dos materiales.
Después de colocar en estas dimensiones básicas, que volví al stand, revisado mis medidas contra el soporte y hecho algunos ajustes menores más.
Elemento de diseño
Decidí que sería útil añadir horizontal y vertical "paradas" en el manguito. Para el tamaño, profundidad y hasta la forma de estas paradas, tuve que hacer un mejor cálculo basado en la medición y la interpolación de las hendiduras en la espuma, las dimensiones del stand, además de lo poco que sabía de Ninjaflex.
Modelado en 3D

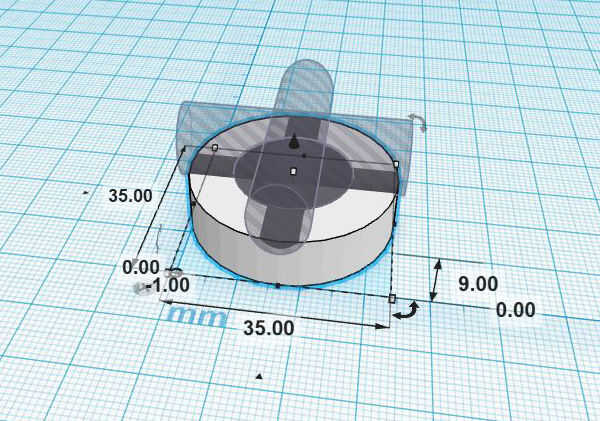

Esta era la parte más fácil. He utilizado Tinkercad. Tinkercad es una aplicación de modelado 3D en línea libre, fácil de aprender. Usted esencialmente crea modelos en 3D añadir a o restar de sólidos básicos. El casquillo fue una forma simple, y era muy fácil de crear en Tinkercad. Incluso hice algunas ligeras modificaciones en el diseño en Tinkercad. En la imagen de arriba, una captura de pantalla de Tinkercad, puedes ver cómo utilicé dos cilindros para cortar las piezas del casquillo básico para las paradas horizontales y verticales.

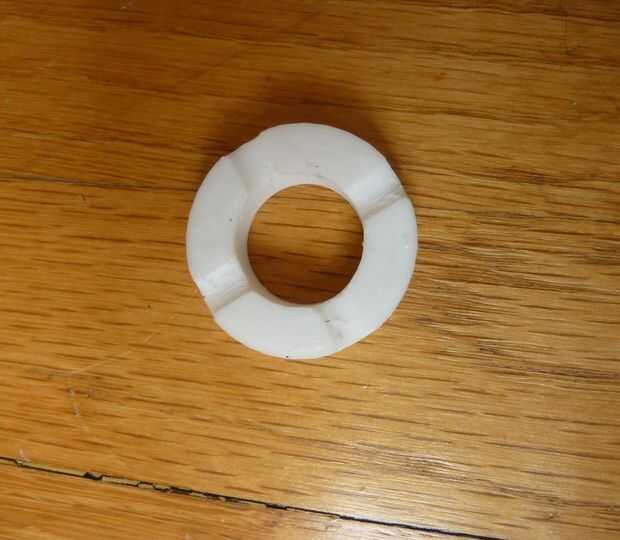

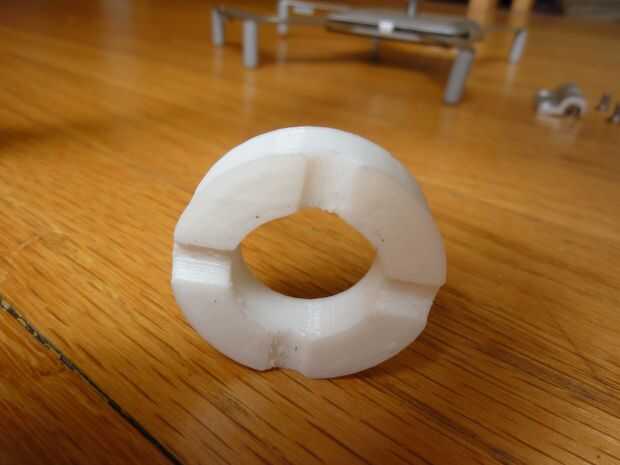

Impresión de la
Ya que no tengo una impresora 3D, ni acceso fácil a uno, guarda el diseño como un fichero .stl (formato estándar de impresión 3D) y subido el diseño en una impresora local a través de 3D Hubs.* puedes subir tus diseños directamente a algunas empresas de impresión 3D seleccionadas directamente Tinkercad, pero en este caso, una de las impresoras en la red de ejes 3D resultada para ser más conveniente para mí.
* Si desea una copia de este fichero .stl, me avisan en un comentario.
