Paso 1: Diseño en 3D
INSPIRACIÓN
Para mí, el Espacio X Marte un habitat es el diseño más interesante para la vida en Marte por un número de razones. Lo más importante, ha diseñado para ser un asentamiento permanente, que significa que está construido para durar y ser expandible. El módulo tiene cuatro puertas equidistantes, por lo que es fácil imaginar cómo fácilmente podría aterrizar nuevos módulos o estructuras hinchables y adjuntarlos.
Esto también parecía que sería más divertido como una maqueta 3D. Pude imprimir más de los módulos o componentes nuevos de diseño y presione hasta que quede para hacer una colonia entera!
DISEÑO

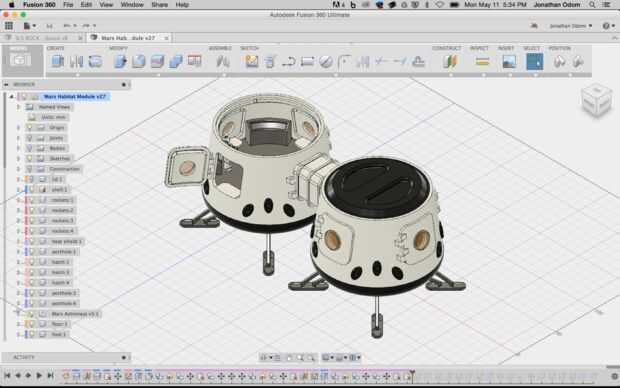

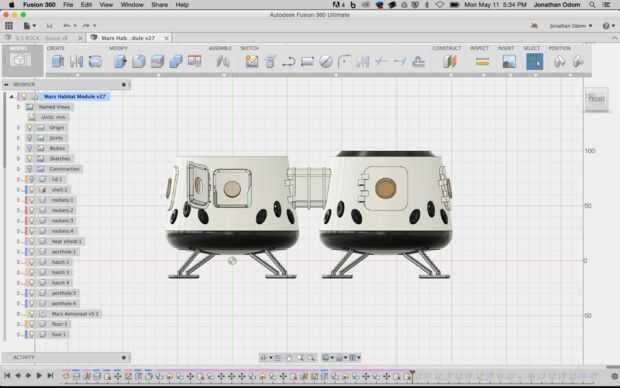

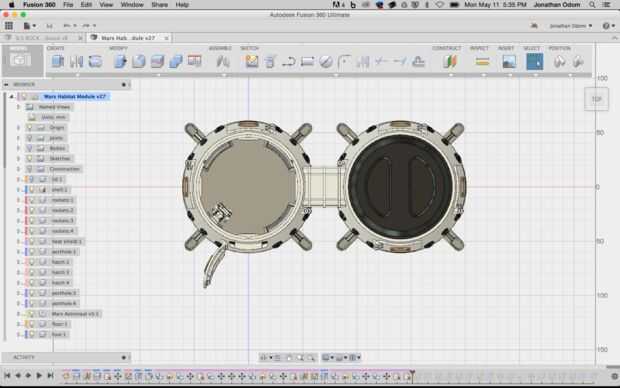

He diseñado el modelo de fusión 360 porque es fácil crear modelos precisos y seguimiento de los cambios. También es un sueño cuando se trata de impresión 3D-simplemente haga clic derecho sobre el modelo, guardar como STL y enviarlo a la utilidad de impresión. A diferencia de muchos otros programas que he usado, nunca he tenido problemas con la geometría de traducir a un sólido modelo imprimible. También vale la pena mencionar que la fusión es Gratis para toda la vida con una "licencia de puesta en marcha". Todo lo que tienes que hacer es descargar el software, hacer la prueba de 30 días, luego elija "Inicio licencia" y está bueno para ir con todas las características.
Imprimí este proyecto en la Dremel 3D Idea Builder. Esta máquina es una herramienta de trabajo! Encontré que es confiable y consistente con impresiones de calidad, y es mucho más tranquila que muchas de las otras máquinas FDM que he usado. Usted puede comprar uno en Amazon, Home Depot, Loweso Best Buy.
Yo quería el modelo para ser tan realista como sea posible, así que diseñé para hacerse de un montón de partes que encajan entre sí. Las piezas son...
- Patas (4)
- Protector de calor
- Piso
- Cáscara
- Portillas (4)
- Ojos de buey (4)
- Tapa
También diseñé un túnel que conecta 2 módulos. No imprimir para esta versión, pero es en el archivo .f3d si si desea imprimirlo y conectar múltiples hábitats.
Yo básicamente comentar el diseño de mirar a las representaciones de Marte uno que pude encontrar online. Si tienes un cuadro con una figura de la escala (astronauta), es fácil de estimar el tamaño del módulo y las dimensiones.
ASAMBLEA
Todas las piezas son enchufables, significando todo broches juntos sin necesidad de pegamento. Las tolerancias que parecían funcionar mejor fueron .05mm para piezas que deben ser fijos y .1mm para las piezas que necesita para moverse libremente (como las bisagras).
