Paso 4: Montaje del motor
Esto era la parte más compleja, sin embargo, creativa de la construcción. Aquí es donde más patinetas difieren, y mía es muy singular en este sentido. Eso es porque mi bancada es 3D imprimir con mi impresora 3D DIY Prusa I3.

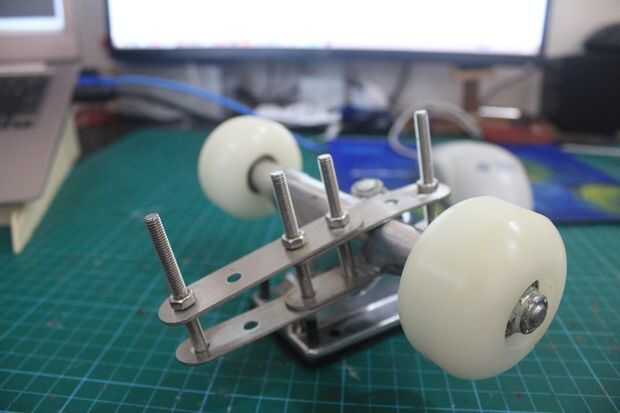

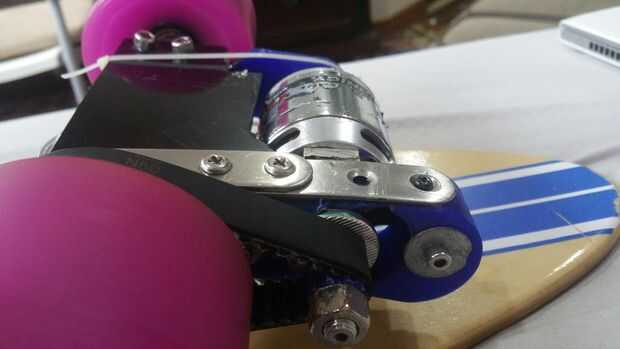

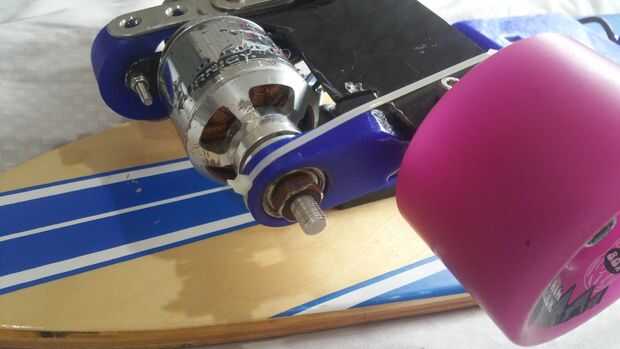

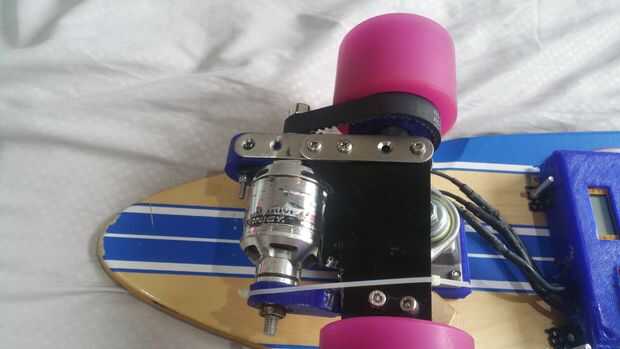

La forma más fácil de explicar mi método sería mediante el uso de imágenes. Como se puede ver arriba, usé genérico de las piezas metálicas de la plataforma y les empernados a la camioneta con tornillos M5. Luego utiliza un pequeño trozo de fibra de vidrio y conectados al otro lado de los camiones para evitar la reacción pasé por 3 revisiones más de 2 meses para perfeccionar esto. Aunque esto puede parecer débil, no es. He montado ~ 15 km en ella y es no mostrar ningún signo de desgaste. Es muy firme y rígido debido a la contra placa de reacción. En esta iteración también he añadido otro sistema de reacción que utiliza un cojinete de bolas montado en el otro lado del motor para evitar más el motor de la flexión. La mejor parte es que usted fácilmente puede recrear la bancada partes si alguna vez no ya que son todas 3d impresión. Utilice las tuercas de bloqueo o bloqueo para garantizar todos sus tornillos del hilo de rosca. Si no, se aflojan y no.
Mi montaje impreso 3D fue diseñada en Autodesk fusión 360 y ataré la .stl y el archivo de fusión 360 para modificar. No dude en utilizarlo y compartirlo, pero por favor de crédito este Instructable para la idea. El motor viene con un adaptador de metal pinchado 4 (vea las imágenes de arriba). Este accesorio está atornillado al motor, que luego se emperna a la bancada.

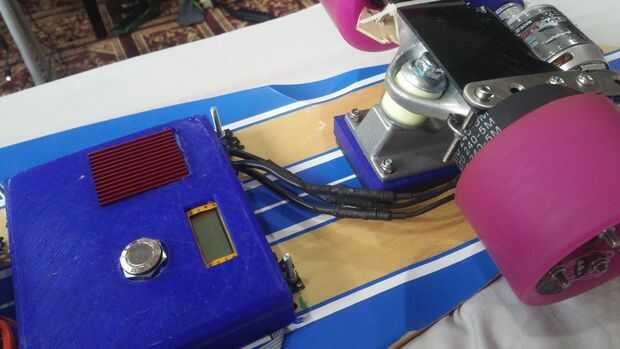

Por último, algunos de ustedes se estarán preguntando si usted debe hacer el patín delantero o trasero impulsión de la rueda. Probé ambos y no noté una diferencia. Yo personalmente prefiero la tracción trasera como el recinto de la electrónica protege el motor de polvo y grava aerotransportada.

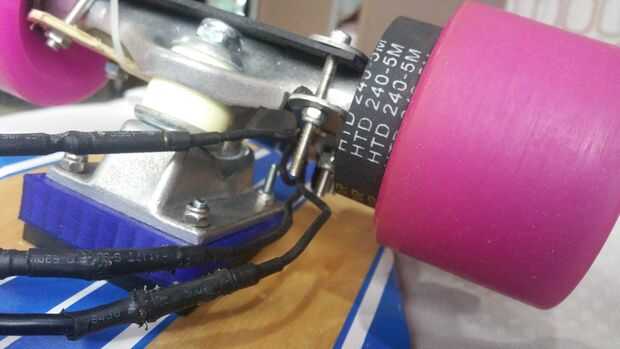

También he añadido 3D impreso 15 grados ángulo elevadores a los camiones para un menor radio de giro
