3D impreso cafeína taza asesino (2 / 14 paso)

Paso 2: En el diseño de 123D, crear mango de Purdue "P"

  1. Abra el software 123D y empezar un nuevo proyecto.
  2. Ir a la barra de herramientas superior y pasa el cursor sobre el icono de esbozo.
    • Seleccione el icono de rectángulo de dibujo en el menú desplegable.
  3. Dibujar un rectángulo de cualquier tamaño.
    • Una vez dibujado, seleccione uno de los lados del rectángulo y haga clic en el botón configuración que aparece.
    • Pasar una casilla y seleccione el botón de editar dimensiones.

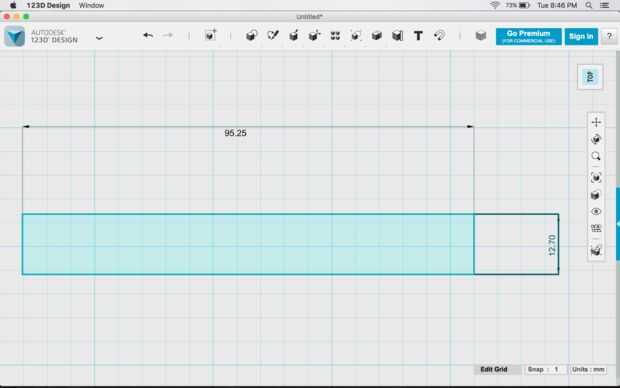

      • Editar las cotas para parecerse a la imagen #1.
      • A continuación, pulse el botón de configuración nuevo y luego seleccione la opción de extrude.
      • Aparecerá un cuadro de dimensiones.
      • Entrar en la dimensión 12,70 mm.
  4. Ahora necesita añadir en las dos clavijas para que la "P" puede conectarse con el cuerpo de la taza.
    • En primer lugar, que desea situar el cursor sobre el botón dibujo otra vez y en el menú desplegable seleccione el icono de rectángulo de bosquejo.
    • Luego, coloque el plano de esbozo en el lado izquierdo del prisma rectangular que ha creado.
    • En el nuevo plano, Esboce dos nuevos rectángulos de cualquier tamaño. Cada cuadrado debe estar en línea con el otro.
    • A continuación, editar las dimensiones que cada rectángulo se convierte en un cuadrado de 6,35 mm x 6,35 mm.

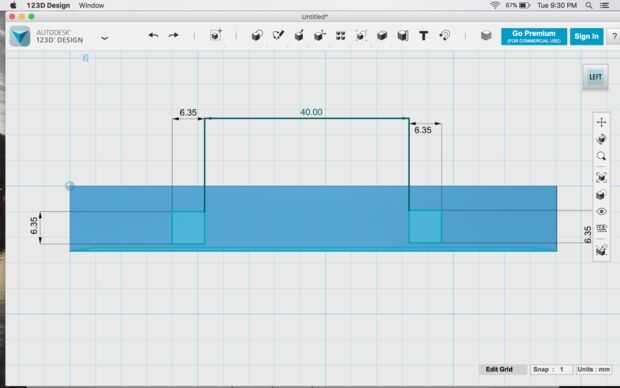

    • Medir las dimensiones entre las dos plazas a 40 m. (Ver imagen #2)

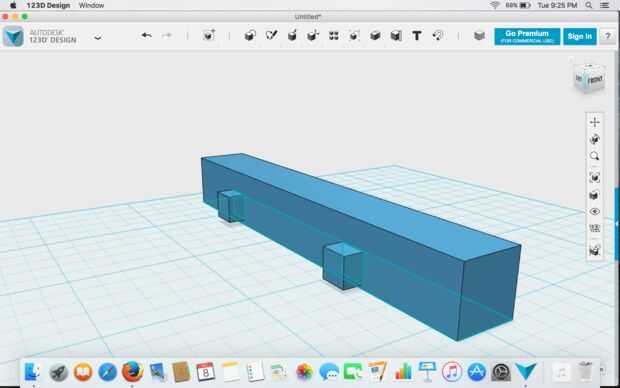

    • Saca cada cuadrado 4,35 mm. (Ver imagen #3)
  5. Ahora para iniciar la segunda parte de Purdue "P", regresa el icono de dibujo y seleccione "Polilínea".
    • Consultar en la siguiente imagen o el texto a continuación para obtener ayuda sobre esta etapa.
    • Dibuje una línea de 25 mm de largo de la parte superior del prisma rectangular a 90 º este.
    • Trazar una línea de 14 mm desde el final de ese punto a 135 grados sureste.
    • Trazar una línea de 15 mm desde el extremo del último punto en 135 grados sur.
    • Trazar una línea de 14 mm desde el final del último punto en el sudoeste de 135 grados.
    • Trazar una línea de 25 mm desde el extremo del último punto en 135 grados Oeste.
    • A continuación, utilizando la misma función del bosquejo, crear un rectángulo dentro de la forma anteriormente creada.
      • Las dimensiones deben ser de 18 mm y 22 mm de alto.
      • Debe haber 7 mm entre el prisma y el rectángulo interior.

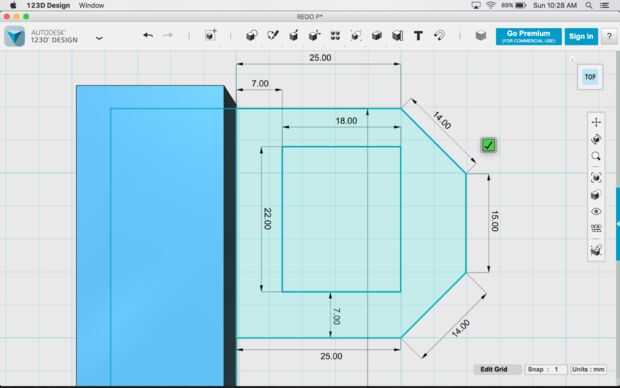

      • También debe haber 7 mm entre el rectángulo interior y la parte inferior de la forma anterior en este paso. (Ver imagen #4)
    • A continuación, usted necesita sacar el área alrededor del rectángulo interior
      • Para ello, seleccione la zona.
      • A continuación, seleccione el botón configuración que aparece y desplazarse sobre el botón extruir.
      • Cuando el aparece el cuadro de la dimensión, el tipo de 12,70 mm.

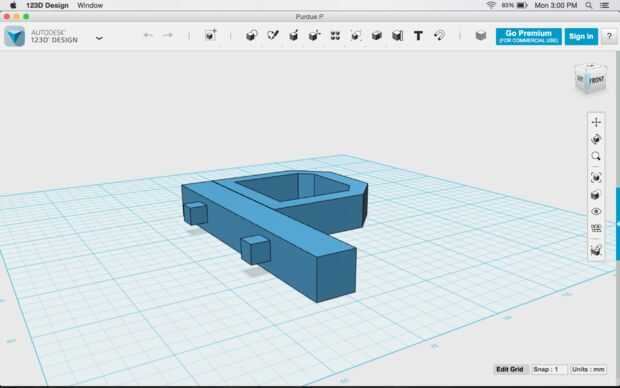

  6. Ahora su Purdue "P" es completa. (Ver imagen #5)
