3D impreso BMW Roundel (4 / 9 paso)

Paso 4: Diseño: piezas individuales

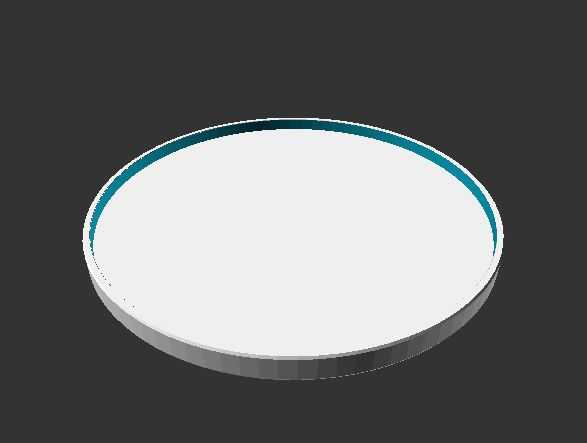

Anillo exterior de la

Ahora que tenía el diseño planeado, era tiempo para empezar a trabajar en el diseño de cada pieza. Empecé primero con el archivo outside_ring.scad (imagen superior).

Esta parte era muy fácil de diseñar. Simplemente tomó la parte entera de roundel_main.scad y mantiene sólo la sección inferior y el anillo alrededor de él. Lo hice creando un cilindro que abarca la sección del anillo y otro cilindro que sumió en la mitad del mismo, creando la forma de plato.

OpenSCAD usuarios: descomentar la última línea de outside_ring.scad y presione F5 para ver o modificar esta parte.

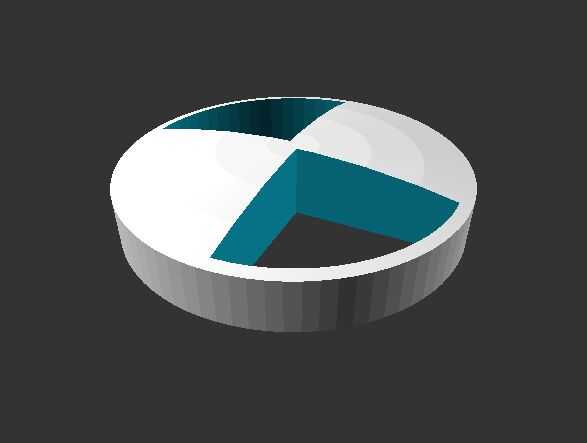

Anillo blanco interior y sectores

Siguiente fue la parte de white_inner.scad (segunda imagen). Esta parte fue hecha desde el archivo roundel_main.scad con el grueso de la outside_ring.scad de la parte inferior. Esta manera, la altura de la parte de white_inner.scad encima de la altura de la parte de white_inner.scad sería igual a la altura total de la pieza.

Luego seguí sólo el área en el centro de la parte (el centro del medallón). Resta entonces dos cuartos de un círculo en cada lado. Esto creó la parte de white_inner.scad .

OpenSCAD usuarios: descomentar la última línea de white_inner.scad y presione F5 para ver o modificar esta parte.

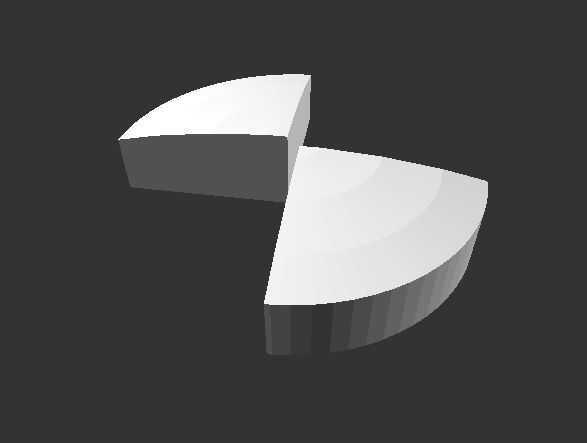

Sectores azul interiores

A continuación, he creado la parte de blue_inner.scad (tercera imagen). Fue hecha de los misma dos cuartos de un círculo en la parte de white_inner.scad , pero seguí a la intersección con la roundel_main.scad pieza original, con la parte inferior (altura outside_ring.scad) cortada.

OpenSCAD usuarios: descomentar la última línea de blue_inner.scad y presione F5 para ver o modificar esta parte.

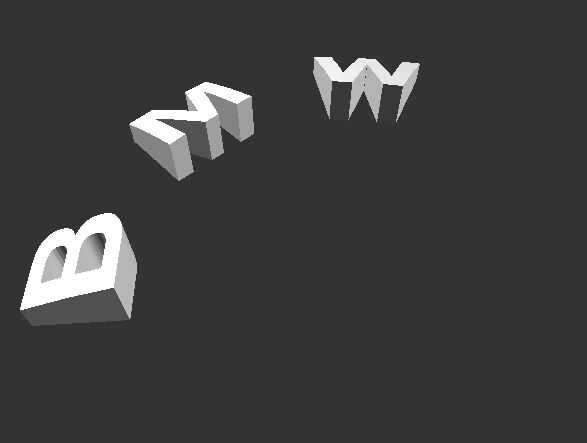

Letras

El siguiente fue letters.scad- B, M y W (Cuarta imagen). Estas piezas eran mucho más complicadas de lo que esperaba.

En primer lugar, tuve que encontrar una fuente que coincidió con las letras en el logotipo BMW sí mismo. BMW tiene sus propia marca versiones de Helvetica que sirven para todos los productos de la empresa y comunicaciones. Aunque podría haber eliminado la fuente de una empresa de prensa PDF (muy bonito), yo por correo electrónico BMW educadamente acerca de mi situación con la esperanza de obtener una copia de la fuente para uso no comercial. Fueron, como era de esperar, no está dispuesto a ayudar

Así que miré a mi alrededor en el internet para encontrar una copia de la Helvetica que parecía similar a la fuente del logo. Encontré uno y las letras en el DST son en un tipo de letra que luce casi exactamente como fuente del logo. Esta fuente es una versión de Helvetica y está disponible gratuitamente desde este sitio web bajo Helvetica Neue - Bold (enlace directo). También el paquete con los archivos de diseño OpenSCAD en la descarga.

OpenSCAD tiene la característica para utilizar un tipo de letra para escribir texto en un formato 2D. Así hizo con el B y luego creado y girado M, creado y rotado el W. Luego aplastado a montar y se tira de ellas hacia arriba para crear una forma 3D de la carta. Luego guardé las piezas donde se cruza con roundel_main.scady cortado a la altura de outside_ring.scad desde la parte inferior.

OpenSCAD usuarios: descomentar la última línea de letters.scad y presione F5 para ver o modificar esta parte.

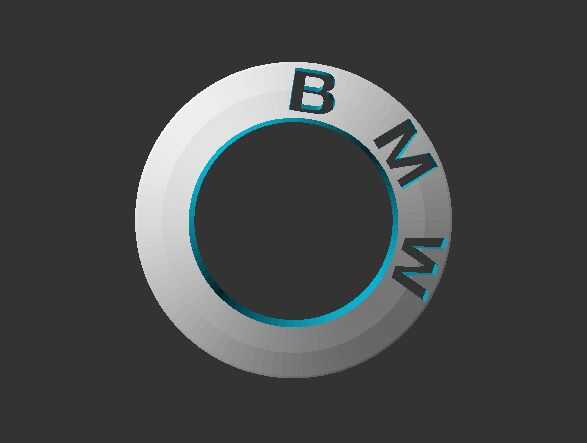

Anillo superior negro

Por último, he creado la parte top.scad (quinta imagen). Porque esta parte es la última pieza del rompecabezas, es clase de un freebie. En pocas palabras, es la parte que se crea en el espacio de roundel_main.scad donde no están las otras partes.

En otras palabras, esta ecuación describe el espacio de la parte:

Top.SCAD + letters.scad + outer_ring.scad + white_inner.scad + blue_inner.scad = roundel_main.scad

Por lo tanto, esto debe ser cierto:

Top.SCAD = roundel_main.scad - letters.scad - outer_ring.scad - white_inner.scad - blue_inner.scad

Es realmente como está diseñada esta parte! Es sólo roundel_main.scad menos todas las otras partes.

OpenSCAD usuarios: descomentar la última línea de top.scad y presione F5 para ver o modificar esta parte.
