Paso 2: Diseño: forma la parte
Quiero este Instructable para ser accesible a cualquier persona, independientemente de su CAD o 3D fondo de la impresión. Debido a esto, proporcionará los archivos nativos de OpenSCAD diseño y consejos para poder visualizarlas. Estos archivos pueden ser modificados y luego exportados en STLs (archivos para imprimir 3D). Yo también proporcionará el DST, para aquellos que no usan OpenSCAD. Que también estar explicando los pasos del diseño en términos más generales, sin entrar en el propio código OpenSCAD. Así, cualquiera debe ser capaz de seguir los pasos del diseño.
Mi idea para el diseño de la parte era modelo después de uno de los discos del metal, o medallones, que van en los coches de BMW (imagen superior). Después de ver varias fotos, me di cuenta que quería ser impreso en tres colores blanco, gris y azul. La parte de plata en el roundel sería difícil para mí para imprimir y luego pintar - así que decidí ir con el blanco.

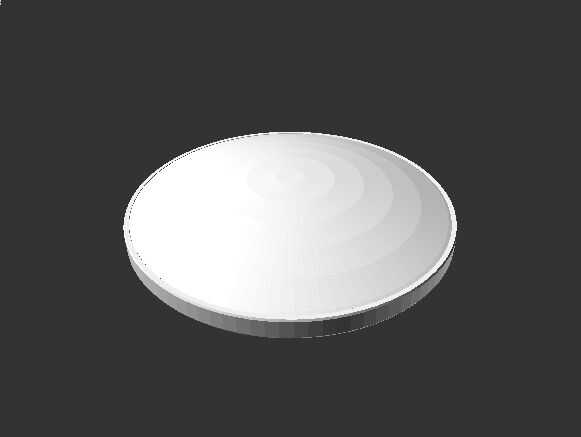

Después de inspeccionar varias imágenes del redondel y determinar que era 82mm de diámetro, decidí que mi parte consistiría en la parte superior de forma esférica con un anillo biselado alrededor del exterior (foto inferior). Quería que la superficie que se curva al igual que el medallón en la vida real.
OpenSCAD usuarios: descomentar la última línea de roundel_main.scad y presione F5 para ver o modificar esta parte.
Foto superior de crédito www.ecstuning.com.
