3D impreso auriculares (7 / 15 paso)

Paso 7: Hacer las almohadillas en Blender

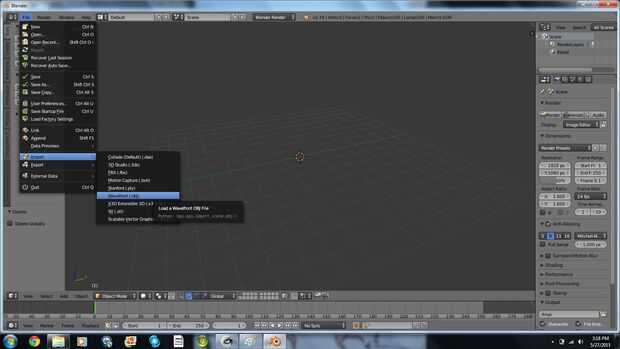

  • Abra el mezclador y vaya a archivo > Importar > Wavefront (.obj) para importar el archivo OBJ exportados de Meshlab.

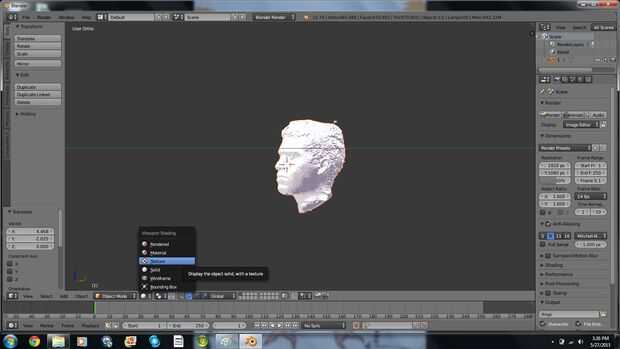

  • Una vez que el archivo se abre, cambia el "Viewport Shading" a "Textura" para que mejor puedan ver todas las características individuales de su malla.

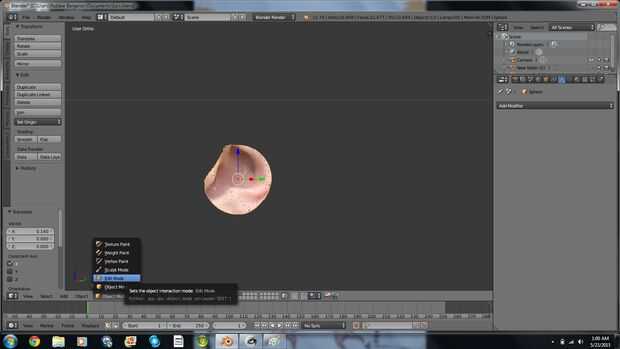

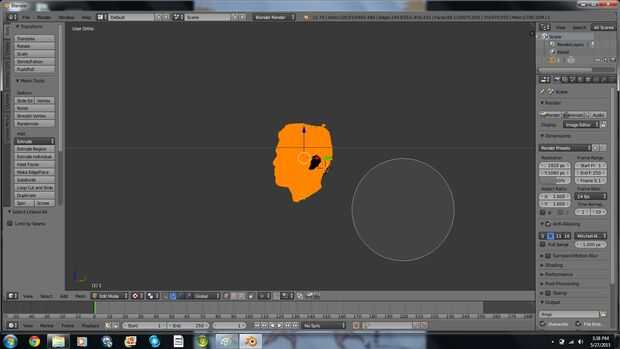

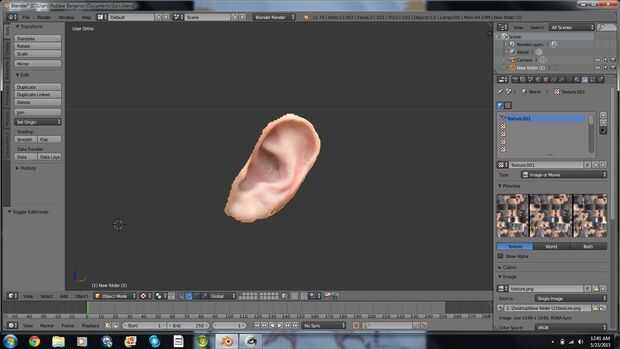

  • Establezca el modo de interacción de objeto en "modo edición", pulse "ctrl C" en su teclado para abrir la herramienta de selección de círculo y seleccionar todos los vértices excepto los de la oreja para que se resaltan en color naranja. Entonces borrar (no va a utilizar estos vértices, y puesto que hay varios 100 mil total y mantener ellos podrían causar Blender al accidente).

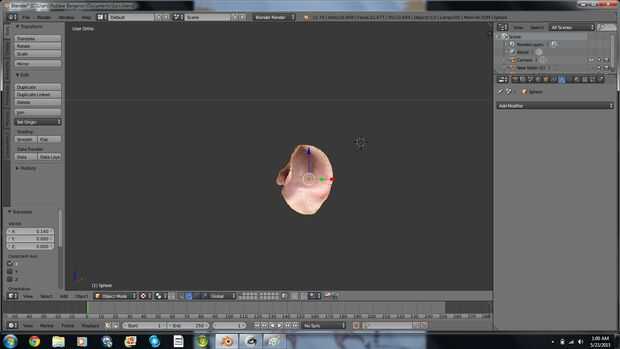

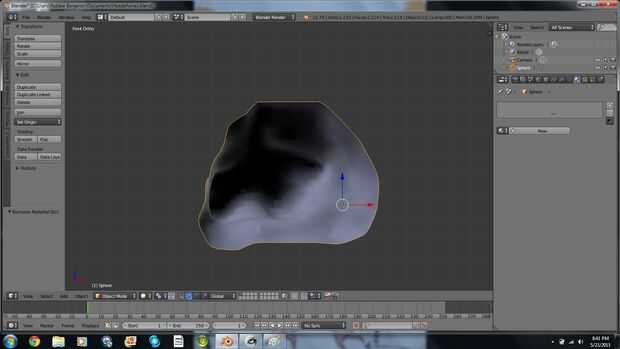

  • Ahora que todo lo que tiene es las mallas de dos oídos que va a trabajar con, tratar de eliminar todos los vértices que no forman parte del oído interno, donde se ajusta los auriculares.

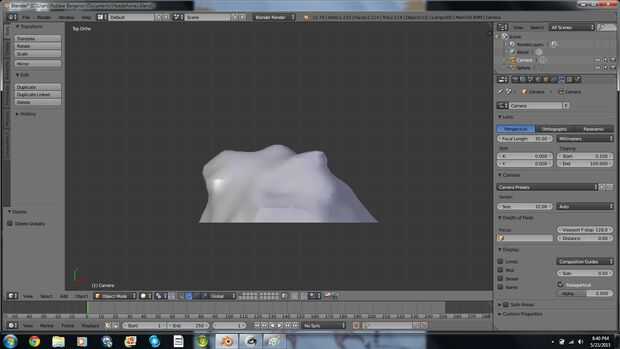

  • Una vez que haya quitado la parte exterior de la malla del oído, utilice "Numb Pad" en el lado derecho del teclado para obtener una vista lateral de la malla. Luego en Editar modo seleccione la tecla "B" en el teclado para utilizar la herramienta de selección rectangular. Seleccionar y eliminar los vértices en la malla para que usted obtenga una superficie plana sobre la apertura que no va en la oreja. (No es necesario el "Viewport Shading" se establece en modo de "Textura" , por lo que cambié a "Solid")

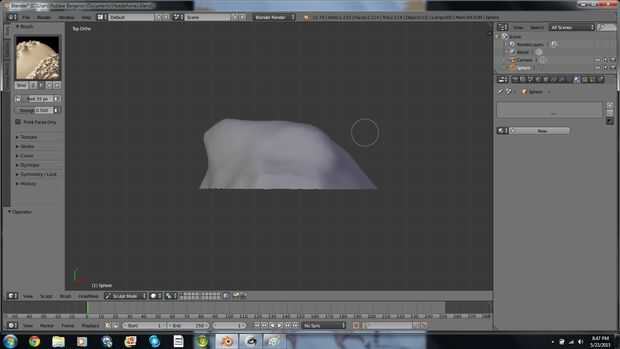

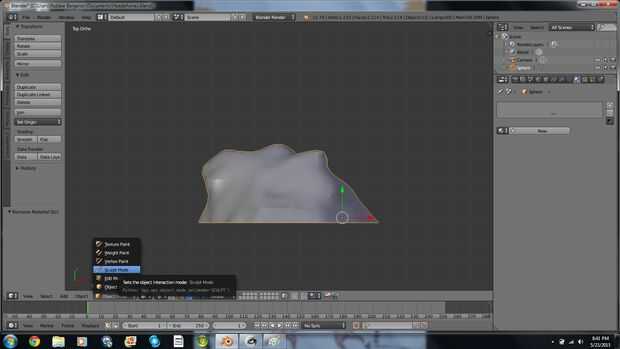

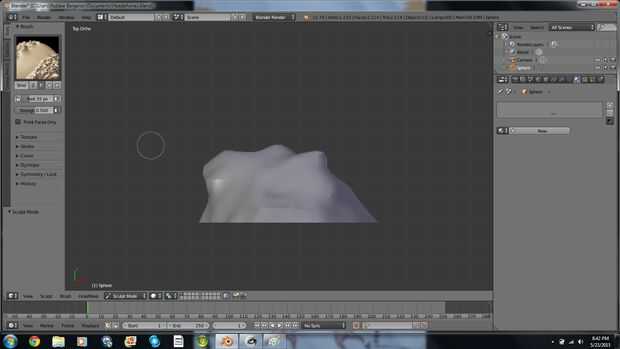

  • Usted puede notar algunas áreas extra extruidas que no debían para estar allí. Para solucionar este problema, establezca el "modo de interacción de objeto" al Modo "esculpir". A continuación en la configuración de "Cepillo" , utilice el cepillo "Suave" para fijar cualquiera de las áreas problemáticas.
  • A la derecha de la pantalla, ajustar el "tipo de datos a mostrar y editar" a la "Escena" y definir las unidades a "Métrica".

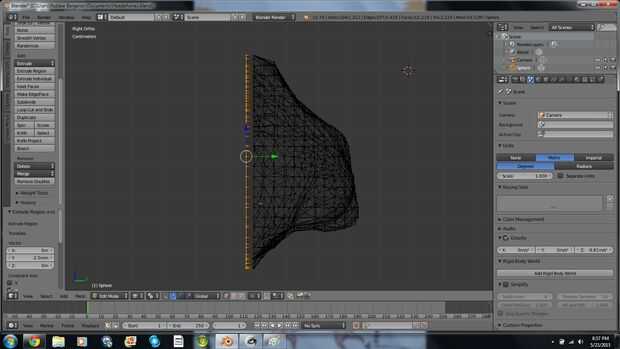

  • A continuación, establece el "modo de interacción de objeto" a "modo edición". La tecla "Z" en su teclado para que la malla se muestra como una estructura metálica. Seleccionar los vértices en el borde plano y luego presione la tecla "E" de su teclado para sacar la malla unos milímetros. En el lado izquierdo de la pantalla verá un panel de "sacar región y moverse" , donde puede sacar la malla a las medidas exactas (mina sacaron 2,5 mm en el eje Y).

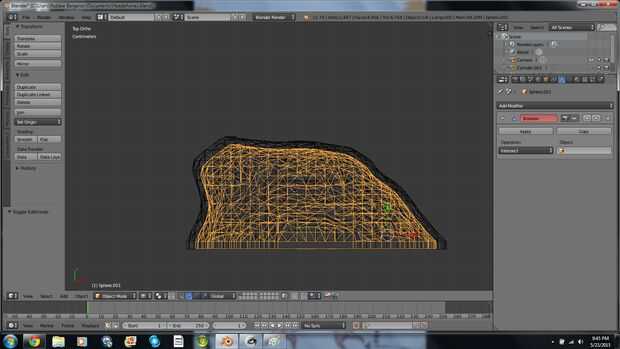

  • Ahora cambiar el "modo de interacción de objeto" a "modo de objeto". Seleccione el auricular, haga clic en "Cambiar" y "D" llaves para duplicar el objeto y entonces golpeó la "tecla esc" clave para un objeto superpone a la otra. Ahora presione la tecla "S" para achicar el segundo objeto. En el lado izquierdo de la pantalla verá un panel de "Resize" donde usted puede ampliar su objeto a medidas exactas (escala mina.885 mm)
. Ahora sólo extender el borde plano del objeto más pequeño para que coincida con el objeto más grande, y usted habrá creado las paredes de su auricular.

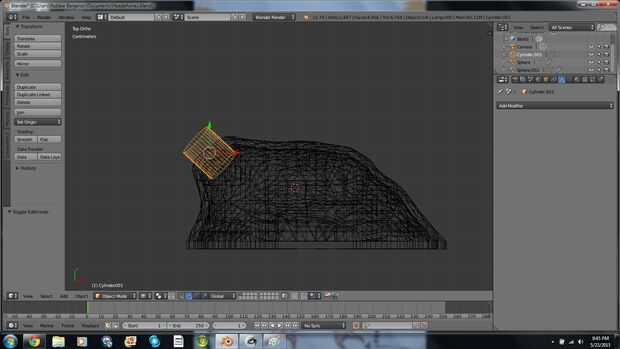

  • Ahora tenemos que hacer un orificio para el altavoz. Para ello, necesitamos hacer un orificio circular a través de la malla donde el auricular coincidirá con la ubicación del conducto auditivo externo. Para ello, primero Pulsa el "shift" y "A" teclas en tu teclado e ir a de malla > cilindro. Ahora puede girar el cilindro haciendo clic en la tecla "R" en el teclado y luego coloque el cilindro de donde desea que el agujero en la malla.

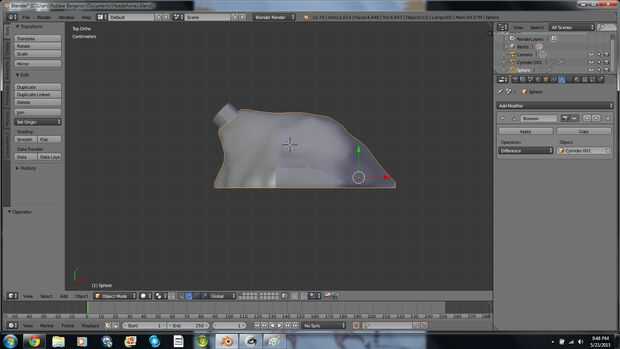

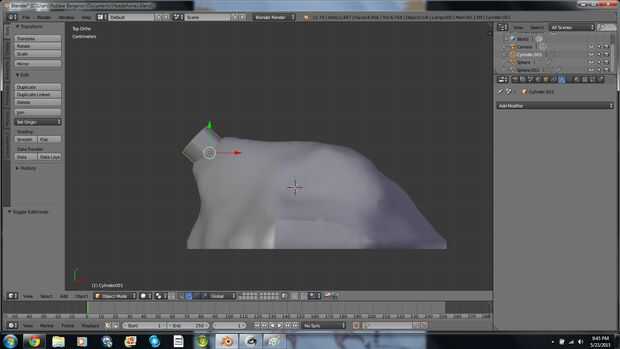

  • A la derecha de la pantalla, establezca el "tipo de datos a mostrar y editar" en "Modificadores de objeto" y en "agregar modificadores" puedes seleccionar "Booleano". Establecer la "Operación" a la "Diferencia", el "Objeto" en el "cilindro"y haga clic en "Aplicar".

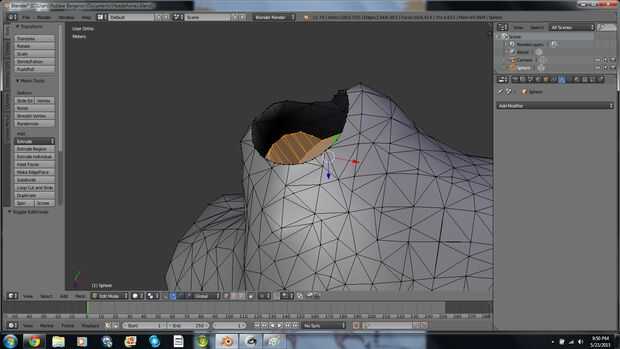

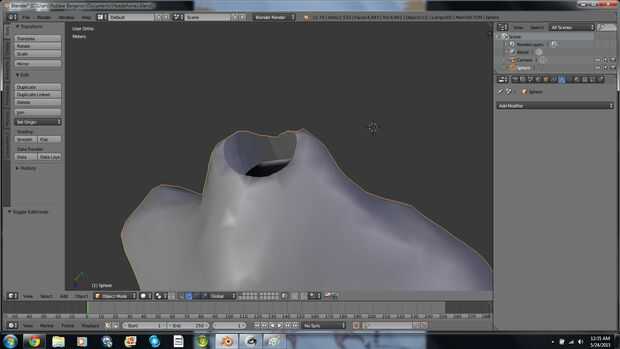

  • Usted puede notar que cuando el agujero fue creado en la red había un boquete entre las paredes interiores y exteriores que se quedaron. Para solucionar este problema, necesitará seleccionar varios vértices entre las dos paredes (un mínimo de 3 vértices) y luego presione la tecla "F" para crear una cara y sellar el espacio entre las dos paredes.

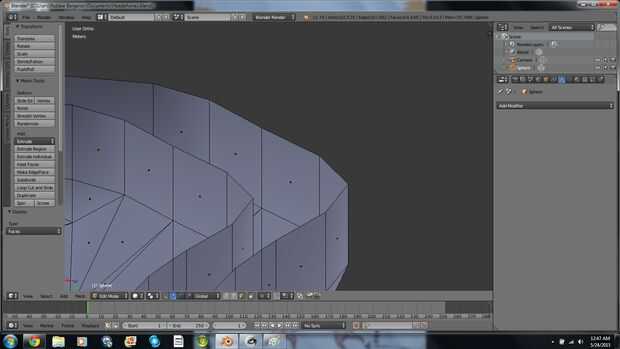

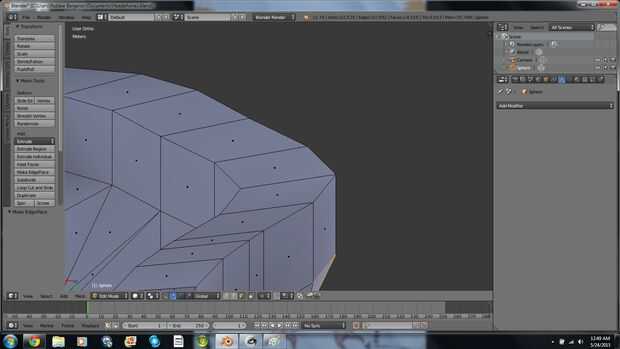

  • A continuación, hacer el mismo proceso para sellar el espacio entre las paredes internas y externas del borde plano de la almohadilla.
