Paso 8: Conexión de los LEDs de fondo
Conexiones:

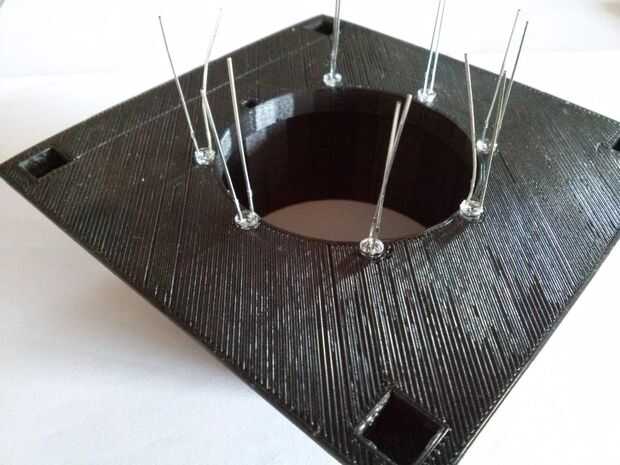

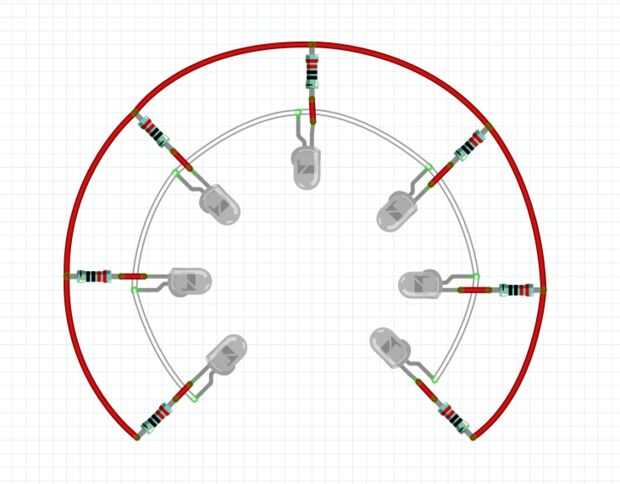

Para la parte "Base tapa" es otra vez el mismo procedimiento que antes, empezar por fijar los 7 LEDs a sus lugares y sus ánodos de soldadura juntos (terminal - más plomo positivo) creación de la principal terminal positiva (cables blancos en el esquema).
Tenga en cuenta que hay 8 agujeros en lugar de 7, esto es porque uno de los orificios se utilizarán para pasar los alambres esmaltados de la "cubierta superior". Opté por un agujero lateral, en lugar de una esquina, porque esto determinará donde los cables de cobre será visibles, de esta manera que podemos mantenerlos en la parte posterior de la lámpara.

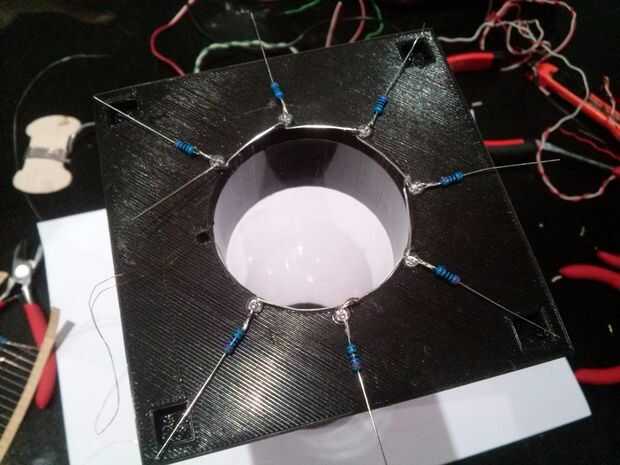

Entonces le Solde un resistor de 270R (o 220R) a cada uno de los cátodos de los LED (polo negativo - cable más corto). El otro extremo de cada resistencia se sueldan juntos, creando el terminal negativo de la principal (cables rojos en el esquema). Utilicé un trozo de cable para esta conexión, creando de esta forma circular. Está buscando agradable!
También mantener todo completamente sobre la superficie de la pieza para evitar tener LEDs, resistencias o alambres tocando algún lugar que no deberían.

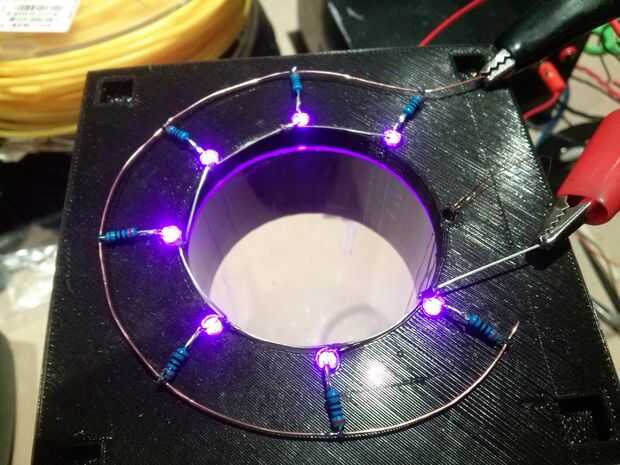

Igual que antes, puede y debe comprobar si todo está trabajando antes de pasar al siguiente paso. Esto puede hacerse con nuestro adaptador conectando el terminal positivo a 5VDC y el terminal negativo a masa.
