Paso 4: Diseño de la lámpara
Esto era probablemente el paso más importante para mí, diseño de la lámpara sí mismo. En tu caso, si desea replicar este proyecto y no diseñar una sola pieza, siempre y cuando utilice los mismos componentes (motor, conectores, interruptores) con las mismas medidas, puede saltarse este paso y descargar los archivos STL aquí.
Lo que uso:

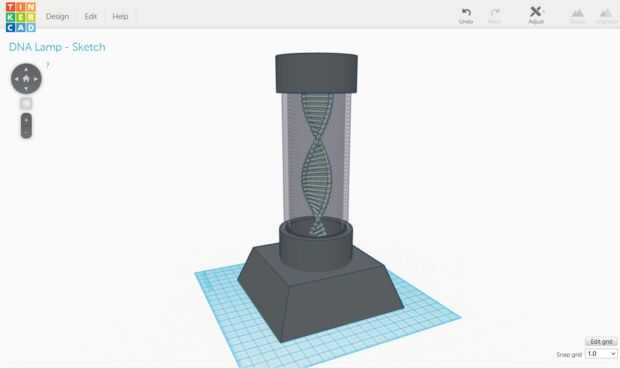

¿En mi mente yo sabía cómo quería que la lámpara se parecen, pero ahora había un problema, cómo convertirlo en algo real? No tengo mucha experiencia con diseño en 3D aún así necesitaba algo simple que podía utilizar y aprender rápido! Además de eso quería ser libre, para que todos pudieran utilizar también si necesita cambiar nada. Así que elegí Tinkercad. Es una aplicación web para que se ejecute en el navegador, no necesitas instalar nada, sus diseños son en la nube, por lo que se puede utilizar en todas partes. Es muy fácil de usar y tiene más que suficientes lecciones tutoriales para poner en funcionamiento rápidamente! Mejor aún, altamente se centra en la impresión 3D, para que puedan descargar sus diseños en el formato que más te guste.
Base:

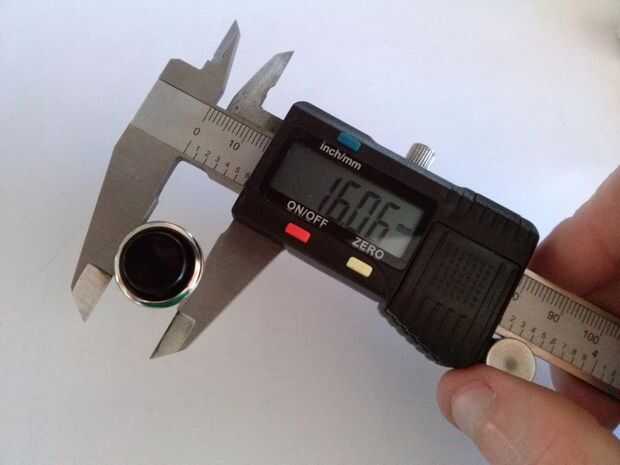

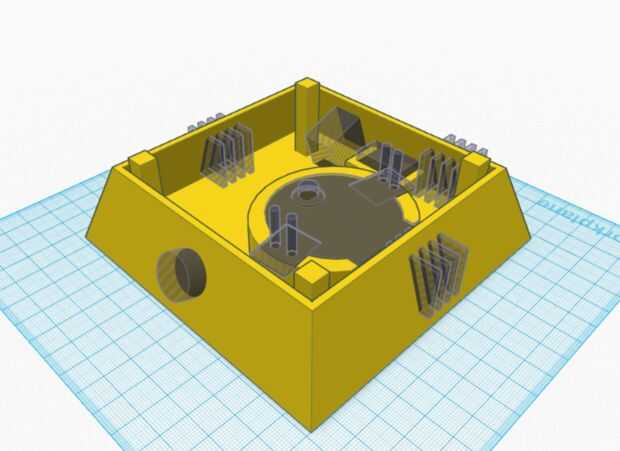

Comencé haciendo unos bocetos generales de cómo quería la lámpara para ver como. Empecé con la base, qué forma debería tener, de qué tamaño debe ser, cómo va a incluir la electrónica en el interior, etc.. Entonces muy importante, que utiliza la pinza para medir todos los conectores, interruptores y el motor, así que me podrías dejar un lugar personalizado para ellos en el diseño. Mi conector de alimentación de CA (IEC320 C8) tiene 22mm de ancho, altura de 12mm y 14mm de profundidad, donde mi interruptor AC tiene 13mm de ancho, 20mm de altura y 25mm de profundidad. El pulsador que estoy usando tiene 16mm de diámetro como se puede ver en la foto de arriba. El motor es simplemente un microondas estándar. Diseñé los agujeros para ellos un poco más grande para compensar por la extrusión del proceso de impresión 3D (alrededor de 0,5 mm a cada lado). El eje del motor necesario ser alineado en el centro de la base, de lo contrario esto no funcionaría. No diseñar un espacio particular para el microcontrolador, el adaptador AC/DC y relé porque en este punto yo no era todavía seguro sobre lo que iba a utilizar. Por cierto, si tu conector o interruptores tienen medidas diferentes deben modificar sus espacios en el modelo 3D:
Cubierta de la base:

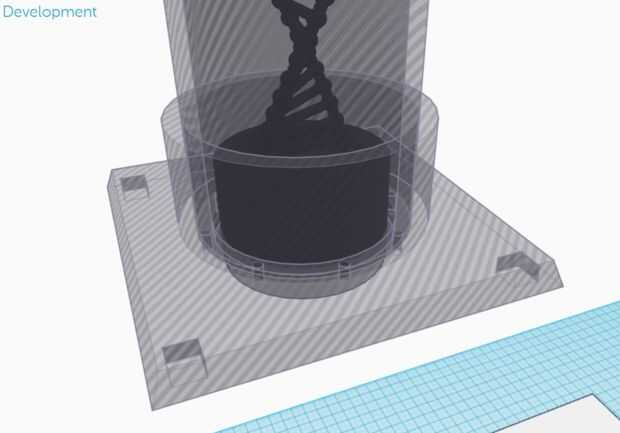

Entonces diseñé una cubierta para la base principal, teniendo en cuenta el hecho de que tenía que haber suficiente espacio en el centro de una plataforma rotatoria que sostendría la hélice del ADN. La cubierta también necesitaría tener pequeños agujeros para el LED de la base:
Base giratoria:

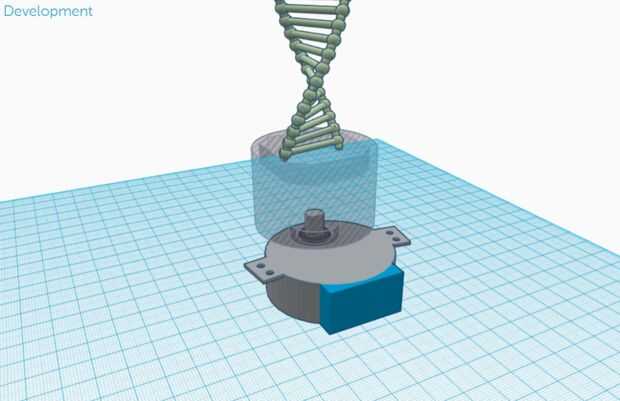

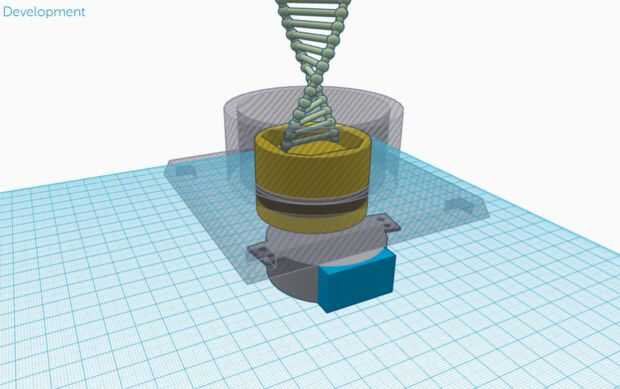

Luego fui por el diseño de la base rotatoria. Tuve que usar la pinza para medir el motor entero, incluyendo el eje, por lo que podría diseñar un ajuste perfecto en la plataforma rotatoria. El otro extremo de esta pieza tiene ranura "cuadrados" para ajustar la base de ADN. También fue importante en esta pieza la altura, que va a determinar de donde la hélice del ADN se hace visible:
Soporte superior de LEDs:

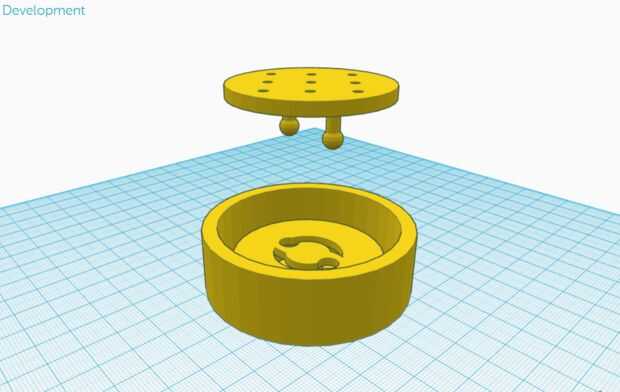

Con estas 3 piezas de hecho, la base era completa, ahora tenía que pasar a la pieza superior. Pude haber acabo de poner una cubierta simple pero luego no tengo LEDs en la parte superior y la luz no se disperse uniformemente. Por lo que necesitaba crear una pieza para el LED que cabría en la cubierta superior. Me decidí a hacer este pequeño disco con agujeros para los LEDs, que tiene suficiente espacio para las resistencias, así como los cables y conexiones. Posteriormente, diseñaron esas 2 columnas pequeñas con esferas en la parte superior, que sería parte del mecanismo de bloqueo para fijar esta pieza en la cubierta superior.
Cubierta superior:

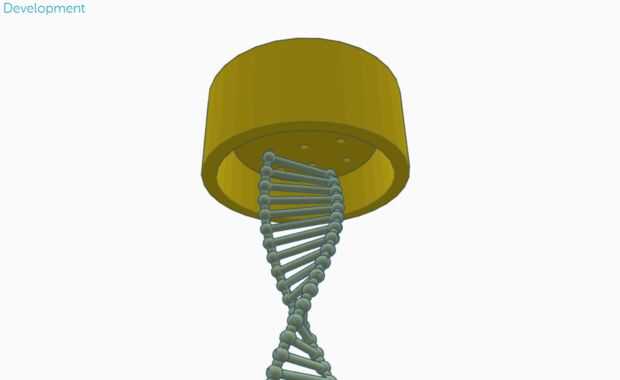

Esta parte es, básicamente, una tapa para la parte superior del tubo acrílico. Lo particular sólo sobre él es que tendrá que sujetar la parte anterior para apoyar los LEDs. Para ello, he creado un mecanismo de bloqueo fueron la parte anterior puede fijar, por prensa las dos piezas juntas y girando el soporte de LED en sentido horario. Puedes ver lo que quiero decir mirando por debajo de esta pieza:
Hélice del ADN:
Finalmente la última pieza, el filamento de la DNA o hélice. Comencé utilizando un modelo de ADN rasguño y básicamente diseñó tubos y esferas de tamaño diferentes, mejorar los puntos débiles y ampliación de la estructura sí mismo. También he añadido las 4 columnas de soporte vertical porque esta pieza es realmente muy frágil para imprimir. Los soportes deben quitarse con cuidado después de la impresión. La base de la DNA tiene un diseño que se ajuste a la ranura de la plataforma giratoria:
Puede hacer su propia copia de estos modelos usando Tinkercad y descargar los formatos que desee o descargar el STLs aquí.
