Paso 2: diseño en 3D: parte 1
Herramientas y materiales
- Computadora
- Google Sketchup
El diseño de la pieza fue en gran parte una forma sigue el problema de la función. Yo sabía que quería la cuerda y trípode para ser fuerte, así que hice mi mejor ser ingeniero de la parte para que el 3D imprimir capas la más fuerza hasta el punto donde se fijan el anillo en D y cuerda de seguridad. También quería el soporte a ser delgado y redondeado en los bordes para que no sean incómodo en bolsillo o difíciles de sacar de un bolsillo debido afiladas esquinas en tela. Una gran superficie plana para el montaje de trípode era también importante para reducir la cantidad de tensión en la parte impresa 3D ya que soporta el peso del dispositivo mientras que conectado a un trípode. por último el VHB, cinta de montaje planeaba usar para sujetar la cuerda y trípode a mi teléfono era aproximadamente una pulgada de ancho por lo que he diseñado el componente impreso 3D para que tuviera una superficie de montaje de 1 "X 1", esto me salvó de tener que cortar la cinta VHB con dimensiones personalizadas.

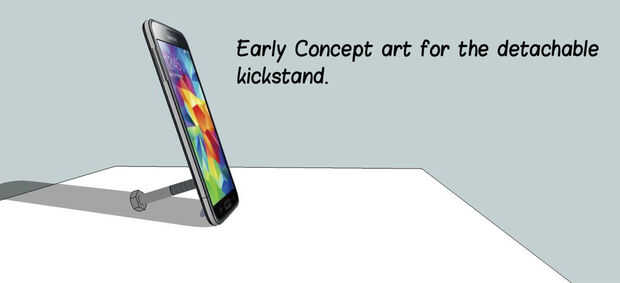

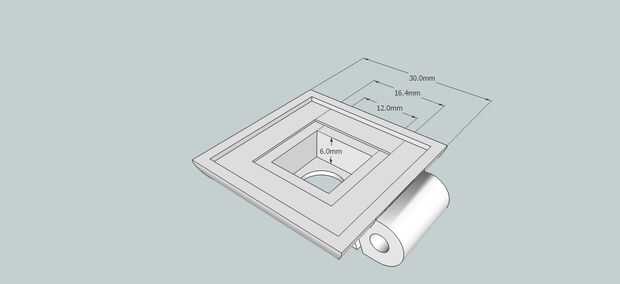

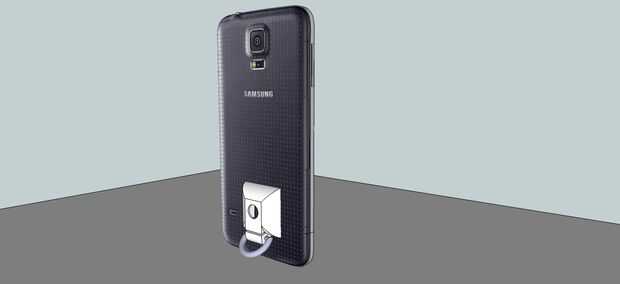

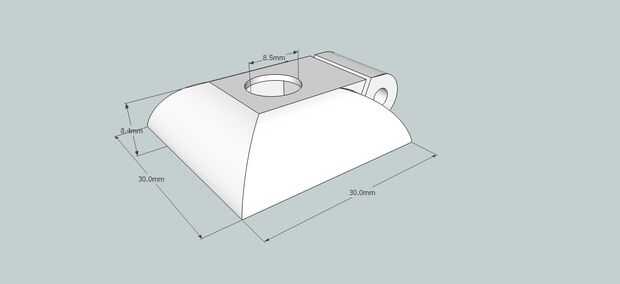

Con estas consideraciones en mente comencé el proceso de diseño mediante el esbozo de posibles diseños en un bloc de dibujo. Cuando vino para arriba con un diseño que reunieron todos mis criterios que pasó a Google Sketchup, un programa de diseño 3D libre, y modela la parte basada en mis bocetos y en las medidas que había tomado de la cinta VHB, tuerca cuadrada 1/4 "X 20 y anillo en D. Un par de calibradores digitales me permitió transferir las dimensiones de estos componentes en mi modelo en 3D para que todo cupiera en lugar perfectamente una vez que la pieza fue impresa.

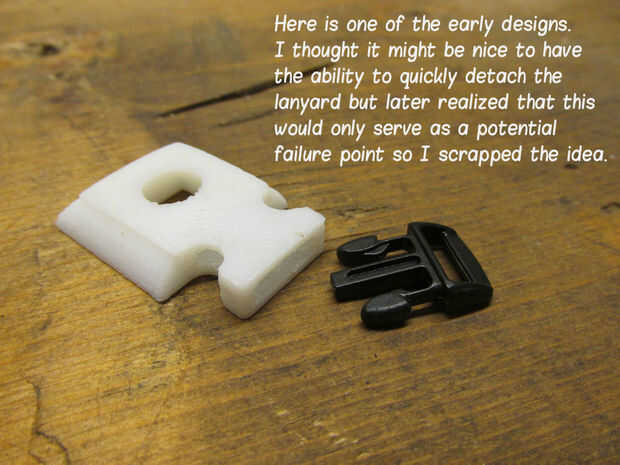

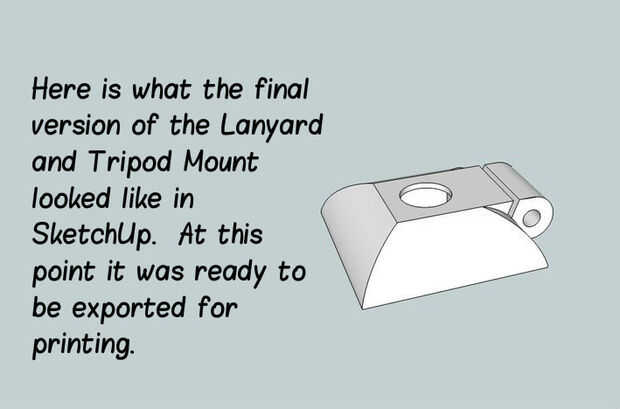

Utilizando herramientas de diseño 3D intuitivo de Google SketchUp pude para rápidamente crear la huella de mi diseño, tire de ella en 3 dimensiones, corte criatura personalizado para la instalación de la 1/4 "X 20 cuadrada tuerca y anillo en D y los cantos del modelo para darle un aspecto más acabado y funcional. Con todo, diseñar la parte tomó cerca de 2 horas durante las versiones diferentes de tiempo 3 del proyecto creadas hasta creé la versión final del componente.
