Paso 2: Hacer un 3d de malla

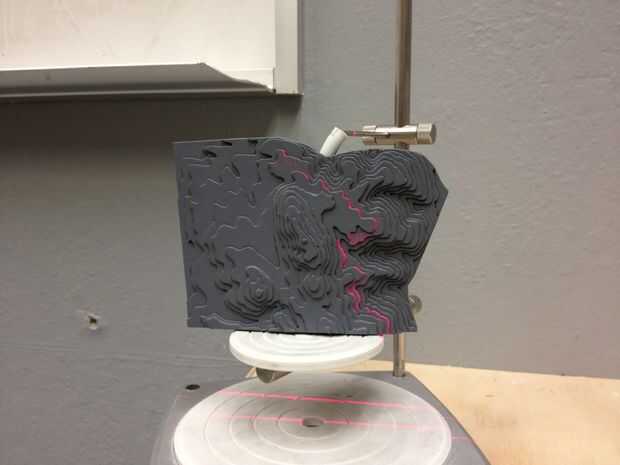

Usé el plato NE modo amplia y una configuración de resolución baja de 80 puntos por pulgada cuadrada. He probado la configuración de resolución más alta pero tomaron más tiempo y se demasiado de las capas del modelo. Esperaba desenfocar los pasos de mi modelo para hacer el nuevo terreno liso.

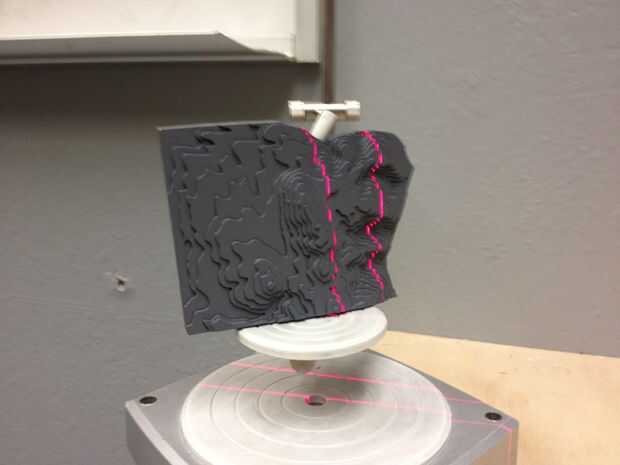

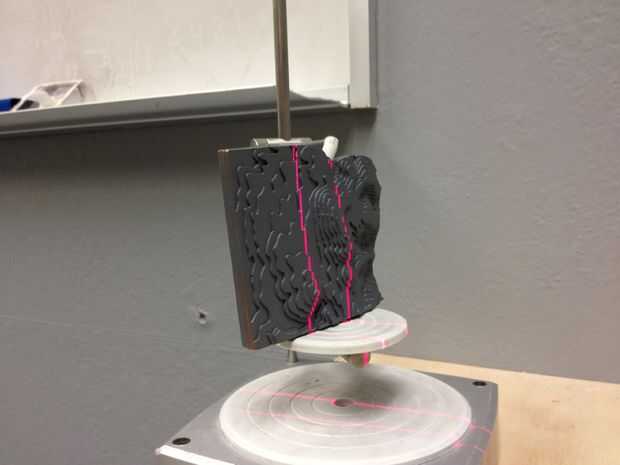

Analizado dos carreras con el Modelo rotado 90 grados por lo que he podido conseguir los cuatro bordes. Esto tenía la ventaja inesperada de captura el terreno en mejor detalle. El software NE automáticamente sutura las exploraciones. Luego usé la herramienta de alineación para obtener las pistas de dos análisis alineadas. Coloqué con cuidado los puntos de alineación, pero NE software fue capaz de hacer la alineación perfecta.
Usé NE Trim para eliminar pequeños artefactos que demostraron para arriba a lo largo de los bordes. Y lo importante es cortado pequeños pedacitos de la malla que pegan para arriba fuera de la parte inferior del modelo. Sé que la parte inferior debe ser perfectamente plana, pero el analizador NE no sabe.
También utilicé el software NE reducir la complejidad de la malla; Esto hace que la malla más escaso para las siguientes operaciones más rápidamente. El software NE fue capaz de cerrar los agujeros y hacer que el agua del modelo ajustado.
Entonces alisó el modelo. Esto ayudó a deshacerse de la mayoría de las capas de elevación integral que el modelo de contenido. Yo jugaba con varios ajustes de suavizado hasta que encontré uno que suavizan bastante, pero no demasiado. Usted tendrá que hacer lo mismo.
Por último el software NE había establecido un origen y orientación del modelo que coloque la parte plana en la parte inferior.

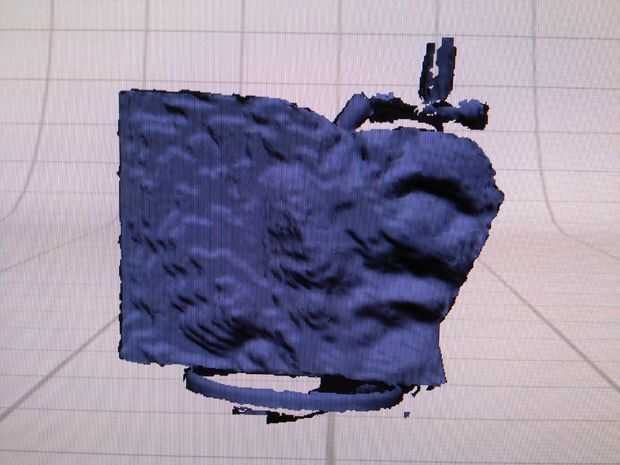

La captura de pantalla es antes de recorte y suavizado. Es realmente emocionante ver el modelo de repente aparecen en el ordenador como una malla.
Como último paso, exportar la malla a una. Archivo de STL en su thumbdrive.
