3D ' centrífuga Puzzle caja impresa ' - resuelto con una vuelta... (5 / 5 paso)

Paso 5: ¿Qué sigue?

El futuro se nos viene encima como habla y con la expansión de la impresión 3D a una velocidad enorme, no tengo tiempo que perder antes de diseñar lo siguiente que tengo las ganas de hacer, ya sea un iPhone caso o adornos navideños como mi anterior instructables (caso del iPhone con el tirón de soportes, ornamento de la Navidad y la mayoría de mi instructables otros) sin embargo a continuación en mi lista que se encuentra en progreso de ser diseñado es ninguna de las anteriores, para este próximo diseño, quiero diseñar algo completamente táctil, algo que no tiene uso real sino que es simplemente impresionante ver y utilizar, y esto es lo que se me ocurrió...

Aquí está mi último proyecto que pasé un día entero sólido modelado de ayer, yo quería hacer algo táctil y sólo diversión a utilizar, resultó para ser un organizador de escritorio con temática Steampunk que puede contener clips etc. en la bandeja y tal vez lápices/bolígrafos en los agujeros alrededor de la tapa o equilibrado en las manijas no moverlo :

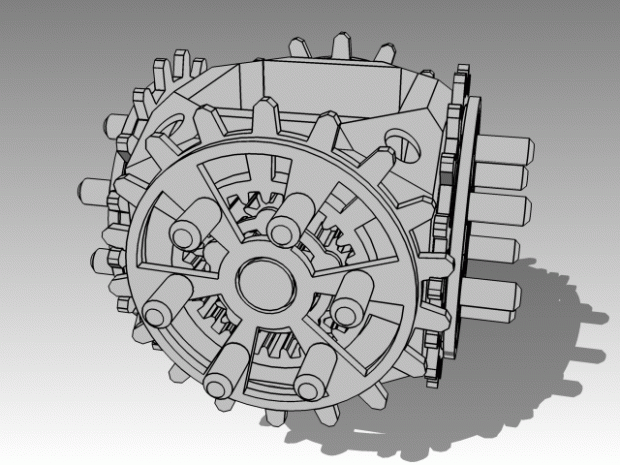

Este diseño consiste en un cubo, en cada uno de los 4 lados del cubo son 7 engranajes: 2 los externos grandes que se mueven en direcciones opuestas, el exterior tiene manijas en él por lo que se puede girar fácilmente, el movimiento entre los piñones grandes 2 se invierte debido a 5 engranajes más pequeños en un diseño similar a una caja de engranajes planetaria para invertir dirección del engranaje en cada uno de estos 4 caras. Cada uno de estos conjuntos de engranajes en las 4 caras son todos gusto a través de la gran marcha en cada una de las 4 caras mallado a 90 grados con el engranaje grande en cada uno de los 2 lados vecinos. Esto significa que teóricamente si se hace girar todo un arte, deben girar todas en forma de memorización. Lo mejor de todo debe ser para imprimir como una sola pieza.

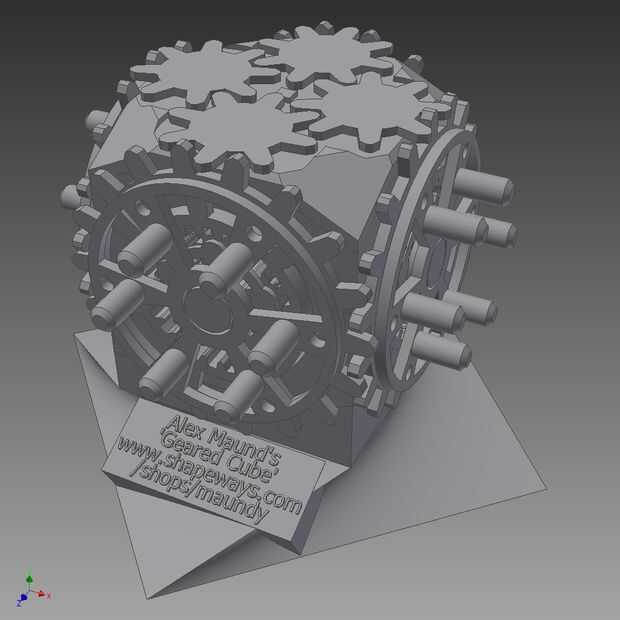

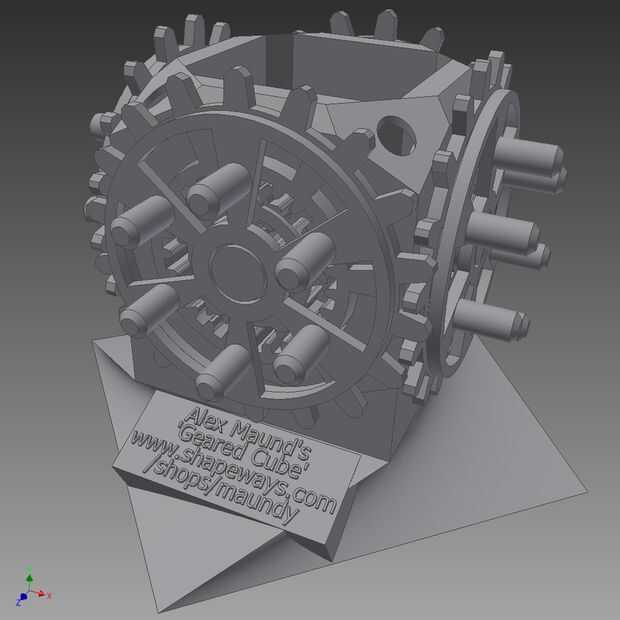

El diseño también viene con una base así que pueden pararse en un escritorio, este soporte también tiene una placa plana con relieve texto que puedo considerar que permite ser modificado para requisitos particulares por el comprador.

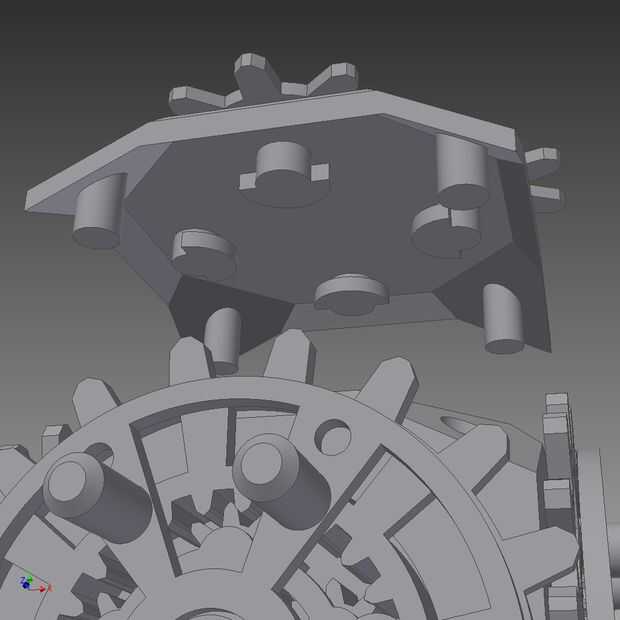

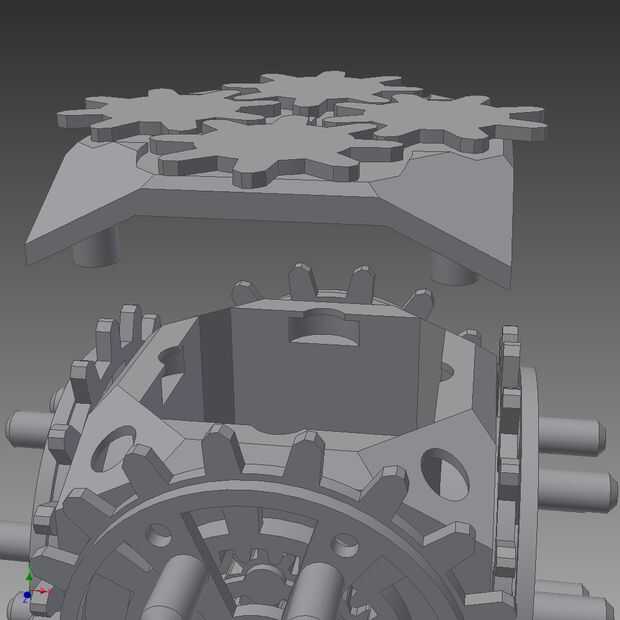

También he modelado una tapa desmontable que puede ser colocada en la parte superior del cubo y es bloqueada y desbloqueada girando los piñones (las cerraduras de la tapa en los centros de los 4 lados por debajo de los engranajes en la tapa) para hacer un poco más interesante y darle un poco más de funcionalidad. Esto trae la posibilidad de diseñar complementos mecánicos intercambiables que pueden poner en lugar de esta tapa y conducidos por el resto de los dientes...

Lamentablemente debido a la naturaleza muy costosa de servicios de impresión 3D Shapeways como después de mis dos órdenes recientes de los dos prototipos de la 'caja de Puzzle centrífugo' voy a hacer una pausa de impresión 3D para que no te quedes sin dinero! Esperemos que un día le tengo mi propia impresora 3D por lo que no se trata de un problema.
