300 + lineal fuente de alimentación vatios

en el tema del lema del sitio, "compartir lo que haces" me gustaría presentar esta fuente de alimentación que hice. Me gustaría señalar primero que este no es mi diseño original. Encontré este esquema junto con muchos otros en Internet. Que el prototipo unos y éste mucho más que otros similar a él. Así que hice una versión permanente para mí tener y utilizar.

Características del circuito:

  • Ajustable voltaje 1.2 - cerca de entrada máxima
  • Corriente ajustable una vez que un umbral determinado voltaje golpe gotas para mantener una corriente constante
  • Piezas de baja cuenta
  • Regulación de precisión
  • Salida de corriente alta

Este es un chico malo de una fuente de alimentación del Banco! Es el que desea construir. Tomar de un hombre que ha construido docenas de fuentes de alimentación sobre los años. Me siento orgulloso de tener esta adornando mi mesa de trabajo electrónica hoy en día. Es mi principal ir a la fuente de alimentación cuando yo estoy noodling alrededor en mi tienda hoy.

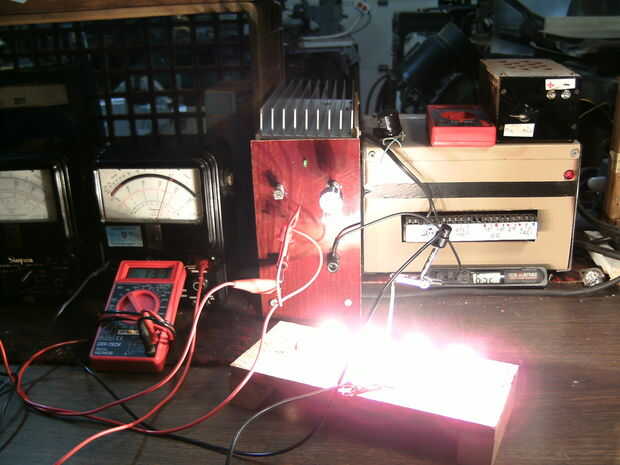

En la imagen estoy carga prueba de la fuente de más de 100 vatios e incluso no es romper a sudar. El disipador térmico no aún caliente. El medidor analógico en la escala de 10 amperios y está leyendo el medidor digital es de tensión y de lectura 13.7 8. 8 x 13.7 = 109,6 Watts!

No me cabe duda que mi fuente puede entregar más allá de 300 vatios con los componentes que he utilizado para construirlo. Más en eso más adelante.
