3-wire HD47780 LCD por menos de 1 dólar (5 / 5 paso)

Paso 5: El resultado + biblioteca

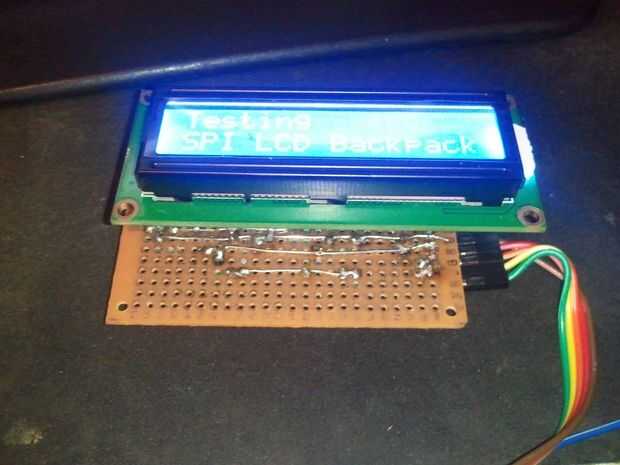

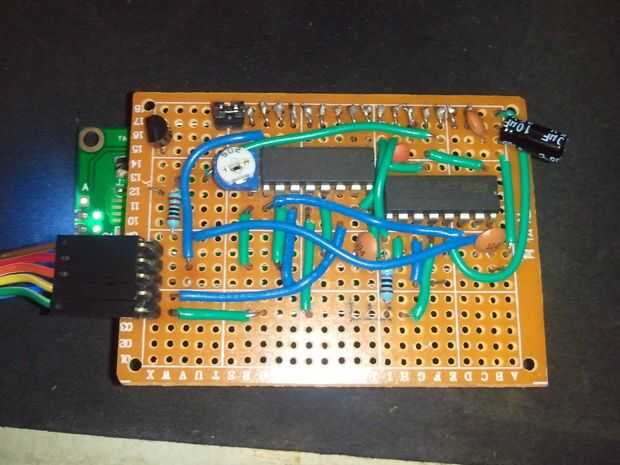

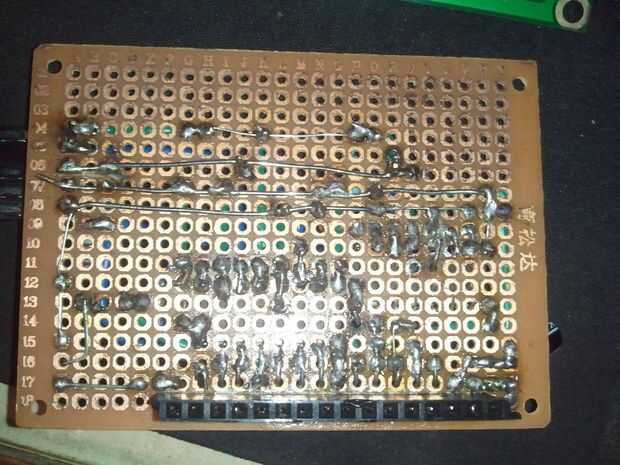

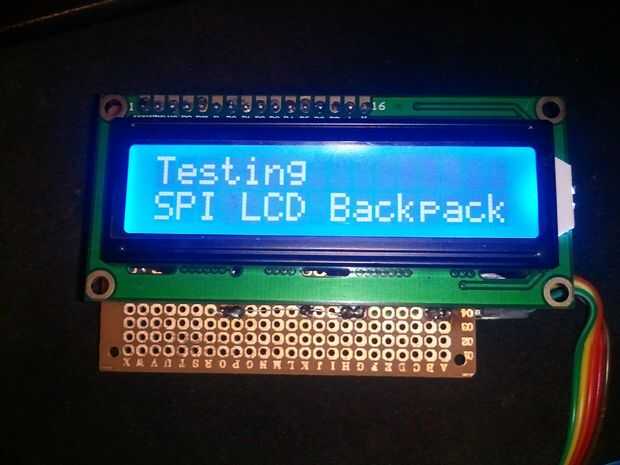

"Una imagen vale más que 1 mil palabras", estoy de acuerdo con esta afirmación, así que aquí están algunas imágenes del resultado final para este proyecto.

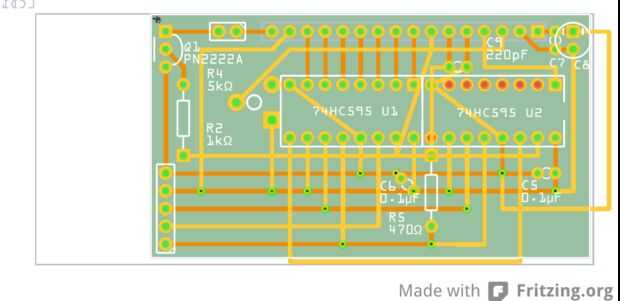

Estas son imágenes del producto terminado, la opinión de la PCB de Fritzing es la disposición de perfboard que solía construir mi mochila. Puede encontrar útil si usted quiere construir su propio.

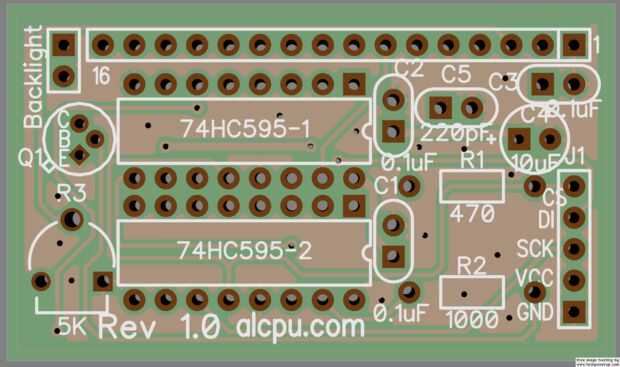

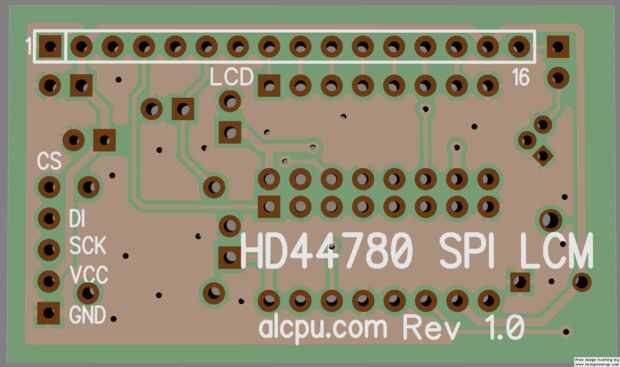

Me gustó tanto que diseñé un PCB con DipTrace y ordenó un lote de 10 bpc. Necesitará 2 o 3 unidades por mí mismo, pero pondrá a disposición del resto por un precio simbólico cuando los recibo. Así que si alguien está interesado por favor me avisan.

* Edición: El PCB están aquí, y funcionan. Aquí está la galería completa de este proyecto, incluidos los PCB reales.
http://imgur.com/a/mUkpw#0

Por supuesto no olvidar lo más importante, una biblioteca para utilizar este circuito con.
Es compatible con la librería LiquidCrystal incluida con el IDE de Arduino, para que pueda sustituir fácilmente las declaraciones en la parte superior de tu bosquejo y no tienes que cambiar nada en su bosquejo. También hay un bosquejo de ejemplo que muestra cómo funciona cada función en la biblioteca, así que echa un vistazo.
