3 vatios LED cubo lámpara (3 / 5 paso)

Paso 3: LED y controlador

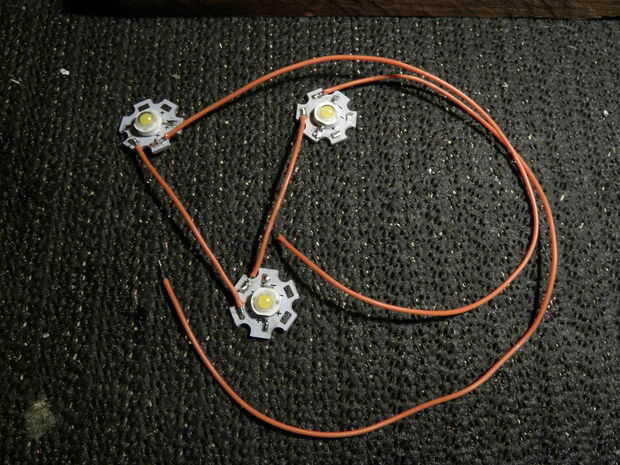

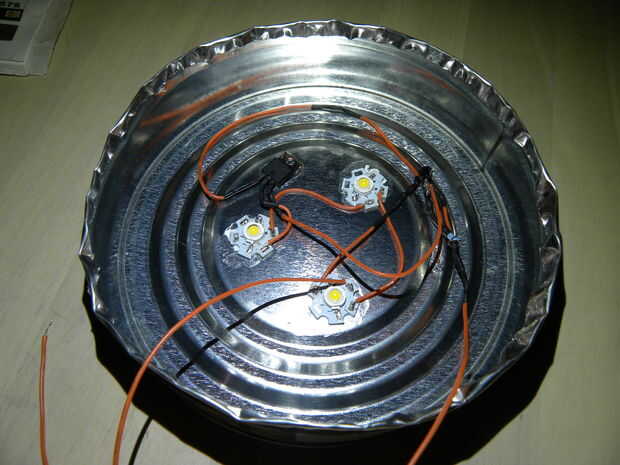

Soldadura tres LEDs blancos en serie

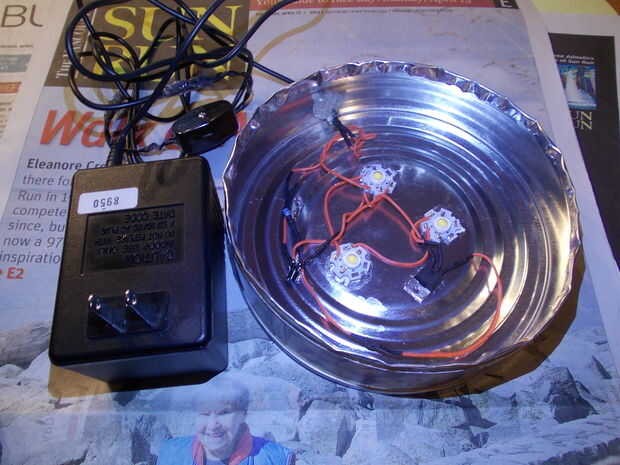

Seleccione una fuente de alimentación
LED blanco tienen una tensión de aproximadamente 3.5V. Tres LEDs, la tensión de paso sería 10.5V y la fuente de alimentación debe ser de 12V. Si utilizas transformadores viejos, un transformador de 9V puede darle 12V cuando la corriente es baja.

Construir un regulador de corriente

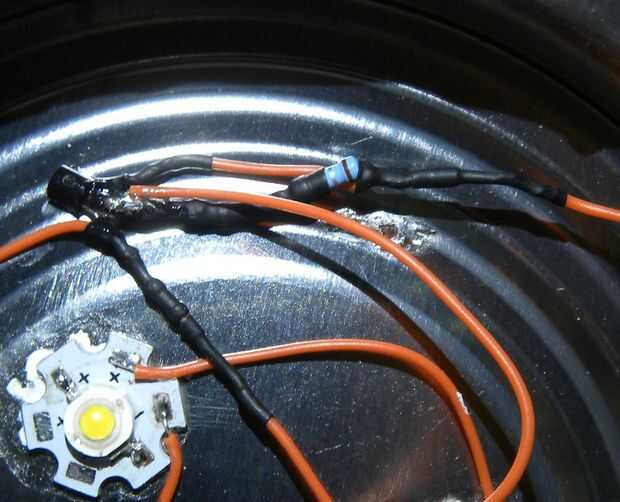

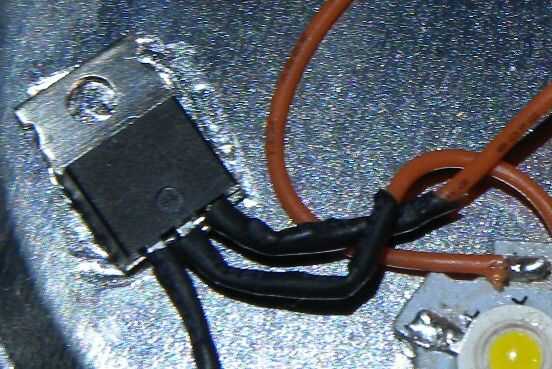

Estaba a punto de usar el regulador LM317 para reducir el número de piezas, pero la tensión de salida era demasiado alta. He utilizado el regulador de corriente del MOSFET en su lugar y fue capaz de construir sin una placa de circuito y utilizar tubo termo retráctil para sostener y aislar las partes. Epoxi se utilizó para pegar en la lata.

Puede usar el LM317 si aumentas la tensión de alimentación, pero hay una muy buena oportunidad que se puede agregar más de 1 LED si está utilizando el controlador MOSFET.

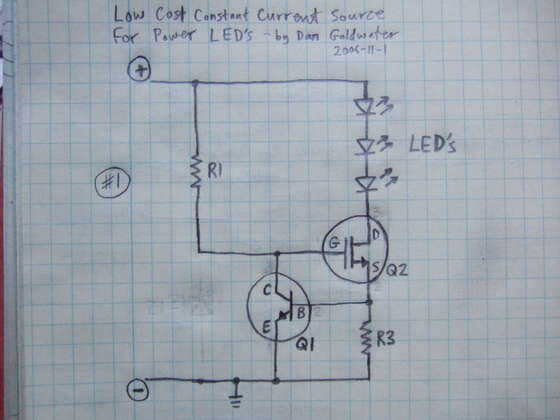

Para el regulador de corriente, seleccioné 1,33 ohmios para R3 y la corriente fue de 0.42 A. siempre comprobar con un amperímetro.

Añadir un interruptor de

Perfore un agujero en la lata

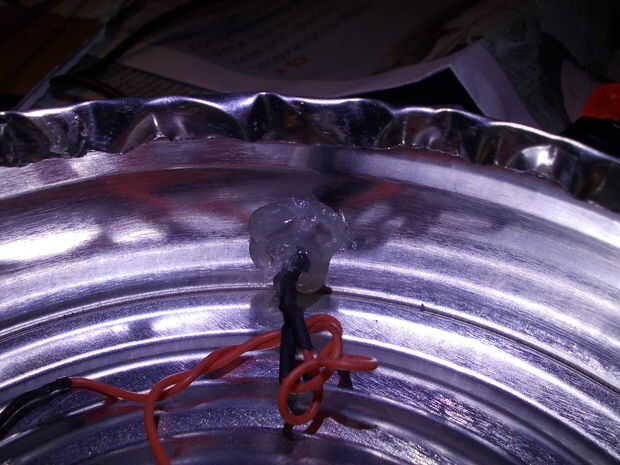

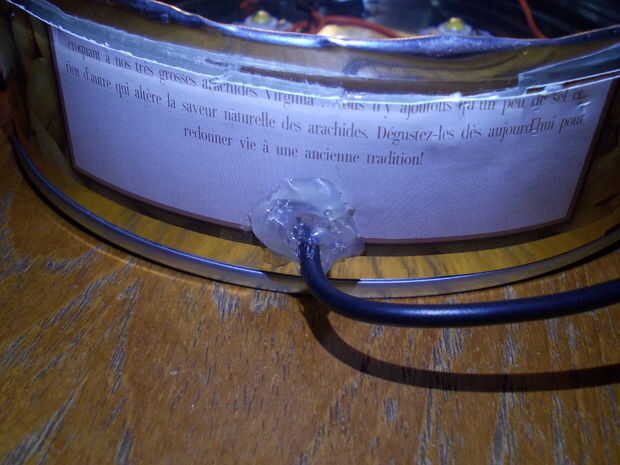

Para mantener el cable en su lugar, perfore un agujero en la lata para el cable. Con el cable a través del orificio, agregar suficiente pegamento caliente alrededor de él.

Trence los cables sueltos
